GX21M15 是一款溫度-數字轉換器，使用片上帶隙溫度傳感器和 Σ-Δ A/D 轉換技術并帶有過熱檢測輸出。GX21M15 包含一系列數據寄存器：儲存諸如器件工作模式、OS 工作模式、OS 極性和 OS 故障隊列等器件設置的配置寄存器(Conf)；具體描述見第 7 節“功能描述”。儲存數字溫度數據的溫度寄存器(Temp)以及儲存可編程過熱關斷門限和滯后極限的設置點寄存器(Tos 和 Thyst)，可通過 2 線串行 I2C 總線接口與控制器進行通信。該器件還提供開漏輸出(OS)，可在溫度超過編程門限限制值時激活。該溫度傳感器共有 3 個邏輯地址引腳，因此可在同一總線上最多連接 8 個器件而不會發生地址沖突。
GX21M15 可配置為不同的工作模式。可將其設為正常模式以定期監視環境溫度，或設為關斷模式以使功耗最小化。OS 輸出可在兩種可選模式中的任意一種模式下工作：OS 比較器模式或 OS 中斷模式。其輸出有效狀態可配置為高電平或低電平。出現連續故障數以激活OS 輸出的故障隊列以及設置點極限閾值均為可編程。
溫度寄存器始終存儲 11 位二進制補碼數據，溫度分辨率為 0.125℃。對于精確測量熱漂移或熱逃逸的應用，這一較高的溫度分辨率尤其有用。當訪問 GX21M15 時，不會中斷當前正在進行的溫度轉換(即，I2C 總線部分完全獨立于 Σ-Δ 轉換器部分)且連續訪問 GX21M15 而無需等待通信時間，即使是一個溫度轉換時間，但這不會妨礙器件使用新的溫度轉換結果去更新溫度寄存器。溫度寄存器更新后，可立即使用新的轉換結果。
GX21M15 上電時處于正常工作模式，即 OS 處于比較器模式、溫度閾值為 80℃且滯后值為75℃，因此可用作帶有那些預定義溫度設置點的獨立恒溫器。

2. 特征
引腳完全兼容行業標準 LM75 和 LM75A 的管腳，并提供 0.125℃的溫度分辨率以及2.8 V 至 5.5 V 的電源供電范圍
I2C 總線接口，同一總線上最多帶 8 個器件
電源電壓范圍：2.8 V 至 5.5 V
溫度范圍為-55℃至+125℃
頻率范圍為 20 Hz 至 400 kHz，具有總線故障超時功能，可防止總線掛起
提供 0.125 ℃溫度分辨率的 11 位 ADC
溫度精度：
◆ 0℃至 +50 ℃：±0.5℃
◆ ?25℃至 +100℃：±1℃
◆ ?55℃至 +125 ℃：±1.5℃
可編程的報警溫度閾值和回滯值
關斷模式下的供電電流為 0.1μA，以實現節能
上電時可單獨作為恒溫器使用
ESD 保護超過 JESD22-A114 4500 V HBM 和 JESD22-C101 1000 V CDM
根據 JEDEC 標準 JESD78 完成超過 100 mA 的閂鎖測試

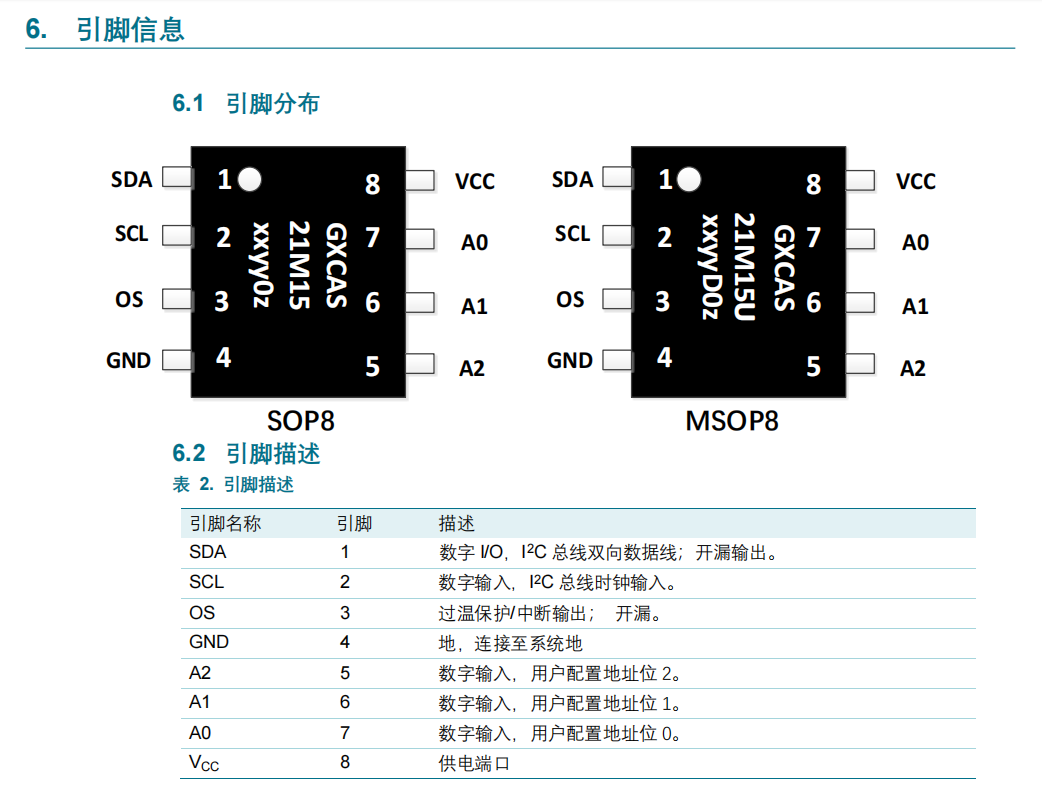

小型 8 引腳封裝類型：SOP8, MSOP8/TSSOP8

3. 應用
系統熱管理
個人計算機
電子設備
工業控制器
