作為 SWIFT? 系列 DC/DC 穩壓器的成員，TPS54310 低輸入電壓、高輸出電流同步降壓 PWM 轉換器集成了所有必需的有源元件。具有所列特性的基板上包括一個真正的高性能電壓誤差放大器，可在瞬態條件下提供高性能;欠壓鎖定電路，用于防止在輸入電壓達到 3 V 之前啟動;內部和外部設置的慢啟動電路，以限制浪涌電流;以及一個電源良好輸出，可用于處理器/邏輯復位、故障信號和電源排序。
*附件：tps54310-ep.pdf

TPS54310 器件采用熱增強型 20 引腳 TSSOP （PWP） PowerPAD? 封裝，無需笨重的散熱器。TI 提供評估模塊和 SWIFT Designer 軟件工具，以幫助快速實現高性能電源設計，以滿足緊迫的設備開發周期。

特性

• 受控基線
  • 一個裝配站點
  • 一個測試站點
  • 一個制造工地
• -55°C 至 xA0125°C 的擴展溫度性能
• 增強的 Diminishing Manufacturing Source （DMS） 支持
• 增強的產品變更通知
• 資格血統書^(1)^
• 60mΩ MOSFET 開關可在 3A 連續輸出拉電流或灌電流下實現高效率
• 可調輸出電壓低至 0.9 V，精度為 1%
• 外部補償，設計靈活性
• 快速瞬態響應
• 寬 PWM 頻率：固定 350 kHz、550 kHz 或可調 280 kHz 至 700 kHz
• 負載受峰值電流限制和熱關斷保護
• 集成解決方案減少了電路板面積和總成本
• 應用
  • 功率分布為 5 V 或 3.3 V 的低壓高密度系統
  • 高性能 DSP、FPGA、ASIC 和微處理器的負載點調節
  • 寬帶、網絡和光通信基礎設施
  • 便攜式計算/筆記本電腦

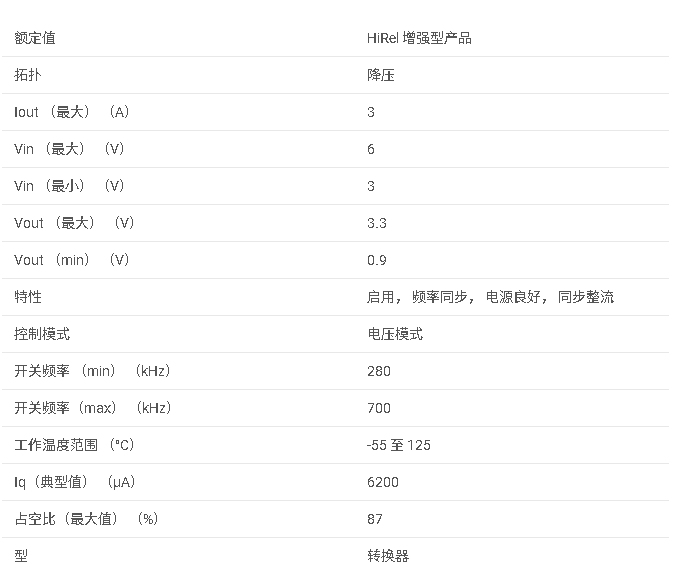

參數

1. 產品概述

• ?產品名稱?：TPS54310-EP
• ?類型?：3V至6V輸入，3A輸出，同步降壓PWM開關轉換器
• ?特點?：
  • 集成FET（SWIFT?技術）
  • 可調輸出電壓低至0.9V，精度1%
  • 寬PWM頻率范圍：固定350kHz、550kHz，或可調280kHz至700kHz
  • 擴展溫度性能：-55°C至125°C
  • 負載保護：峰值電流限制和熱關斷
  • 集成解決方案，減少板載面積和總成本

2. 應用領域

• ?低電壓高密度系統?
• ?高性能DSP、FPGA、ASIC和微處理器?
• ?寬帶、網絡和光通信基礎設施?
• ?便攜式計算/筆記本電腦?

3. 電氣特性

• ?輸入電壓范圍?：3V至6V
• ?輸出電壓范圍?：可調至0.9V至6V
• ?輸出電流?：3A連續
• ?開關頻率?：固定350kHz、550kHz，或可調280kHz至700kHz
• ?效率?：高（具體值隨負載和輸入電壓變化）
• ?MOSFET導通電阻?：約60mΩ（每個）

4. 功能模塊

• ?電壓誤差放大器?：提供高性能瞬態響應
• ? 欠壓鎖定（UVLO） ?：防止輸入電壓不足時啟動
• ?慢啟動電路?：限制啟動時的浪涌電流
• ?電源良好（PWRGD）輸出?：用于處理器/邏輯復位、故障信號和電源排序
• ?同步整流?：提高效率

5. 引腳配置與功能

• ?VIN?：輸入電壓引腳
• ?PH?：相位引腳，連接內部高側和低側功率MOSFET及輸出電感
• ?BOOT?：自舉輸入，用于高側FET驅動
• ?COMP?：誤差放大器輸出，連接補償網絡
• ?VSENSE?：誤差放大器反相輸入
• ?PWRGD?：電源良好輸出
• ?SS/ENA?：慢啟動/使能輸入/輸出
• ?SYNC?：同步輸入，用于外部同步或選擇內部開關頻率
• ?RT?：頻率設置電阻輸入
• ?VBIAS?：內部偏置調節器輸出
• ?AGND?和?PGND?：模擬地和功率地

6. 封裝與尺寸

• ?封裝類型?：20引腳TSSOP(PWP) PowerPAD?封裝
• ?尺寸?：6.3mm x 6.4mm（典型）

7. 熱性能

• ?熱阻?：θJA隨PCB條件變化，例如20-Pin PWP帶焊料時為26°C/W
• ?最大結溫?：150°C

8. 設計指南

• ?輸出電壓設置?：通過R5和R4電阻分壓器設置
• ?開關頻率調整?：通過RT引腳連接電阻至AGND調整
• ?慢啟動時間調整?：通過SS/ENA引腳連接電容至AGND調整
• ?布局考慮?：最小化開關電流環路面積，使用多層PCB和多個熱過孔進行散熱

9. 典型應用電路

• 提供了典型應用電路圖，包括輸入/輸出濾波電容、電感、補償網絡和使能/同步電路

10. 性能圖表

• 提供了多種性能圖表，包括效率vs負載電流、輸出電壓調節vs輸入電壓、環路響應、輸出紋波電壓和負載瞬態響應等

11. 文檔與支持

• 提供了評估模塊和SWIFT設計師軟件工具的鏈接，以支持快速電源設計
• 強調數據表和設計資源的“按原樣”提供，并包含所有缺陷
