工業自動化通信協議轉換與運動控制深度結合的工程實踐

在工業自動化領域，不同通信協議間的數據互通常成為技術難點。某智能倉儲項目中，工程師通過EtherCAT主站轉Profinet網關連接匯川伺服系統，實現了機械臂搬運軌跡的精準控制，其中輪廓加減速度功能使貨物搬運效率提升23%，這一案例揭示了協議轉換與運動控制深度結合的工程價值。

支持Profinet與EtherCAT雙向通信的協議網關（如XD-ECPNM20型號），本質上承擔著工業數據協議翻譯器的角色。該設備通過嵌入式芯片實時解析Profinet IO數據報文，將其轉換為EtherCAT主站可識別的過程數據對象（PDO），傳輸速率可達每周期1ms，如同在兩種通信協議間架設了直連高速公路。實際應用中，網關的Configuration Manager軟件可將西門子PLC的Profinet網絡參數自動映射至EtherCAT從站設備，避免了傳統方案中PLC需額外處理協議棧的算力消耗。

在匯川伺服驅動器的二次開發中，工程師需先刪除原有封裝軸模塊，通過SoftMotionLight CiA402軸重構控制架構。上位機通過Sml_Basic函數庫發送目標位置（8000脈沖）、基準速度（3000rpm）及S型加減速曲線參數，伺服內置的軌跡發生器隨即生成連續的位置指令，其原理類似車輛起步時平緩加速、停車時漸進減速，有效抑制了機械臂運動時的慣性震動。某汽車焊裝線實測數據顯示，采用7段S曲線算法后，機械臂末端抖動幅度由±1.2mm降至±0.3mm。

軟件配置包含三大步驟：

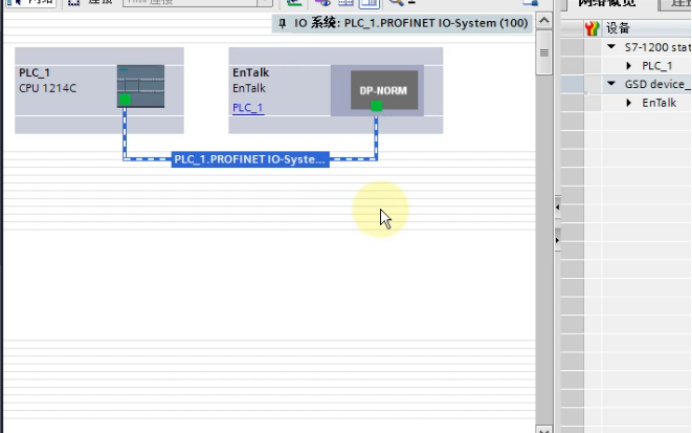

使用TIA Portal建立Profinet網絡拓?fù)?，分配設備名稱

在EtherCAT主站轉Profinet網關配置工具中導入EDS文件，建立輸入輸出數據映射表

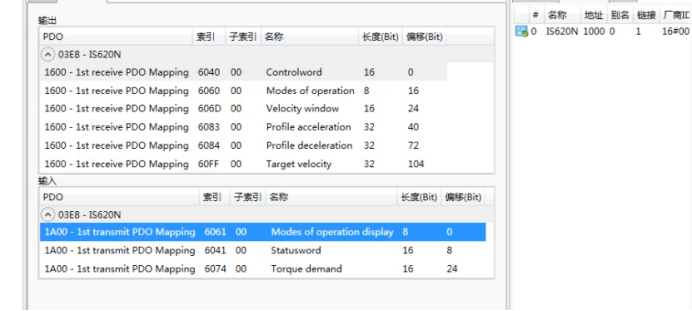

PDO映射如下圖所示，從0開始偏移16個位那么第二條就是從16開始偏移8個位那第三條就是從24開始，就這樣依次類推

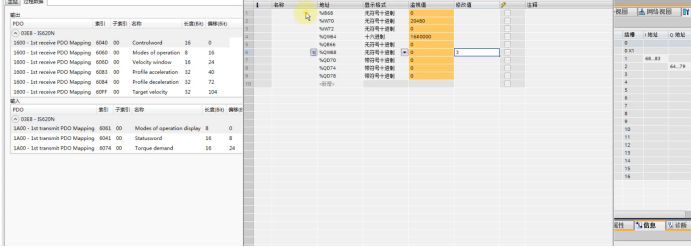

在TIA Portal軟件上面可以看到分配的Q地址是64開始的那就是從64開始2個字節是第一條，66開始一個字節是第二條，67開始2個字節是第三條，69開始4個字節是第四條

項目實施后的維護數據顯示，采用該架構的設備平均無故障時間（MTBF）達到8600小時，較傳統脈沖控制方案提升41%。值得關注的是，在2024年某鋰電設備展會上，采用同類方案的六軸協作機器人實現了0.02mm級重復定位精度，其平滑的加速度曲線控制能力已接近國際一線品牌水平。這預示著國產伺服系統與工業通信技術的融合創新正打開新的應用空間。
