工業自動化中EtherCAT與Profinet協議轉換及匯川伺服速度閾值控制技術解析

在工業自動化領域，實現不同協議設備間的無縫通信是提升生產效率的關鍵。以EtherCAT主站轉Profinett設備集成為例，通過EtherCAT主站轉Profinet協議轉換網關連接匯川伺服驅動器，可精準實現速度閾值控制功能。本文將深入解析這一技術方案，并結合實際應用場景展開說明。

當工廠內同時存在EtherCAT主站和Profinet從站設備時，EtherCAT主站轉Profinet網關如同一位精通多國語言的翻譯官，能夠?qū)崟r(shí)將Profinet設備的數據包轉換為EtherCAT主站可識別的格式。這種雙向協議轉換能力，尤其適合需要高速循環I/O數據交互的場景，例如伺服電機的實時速度監控。

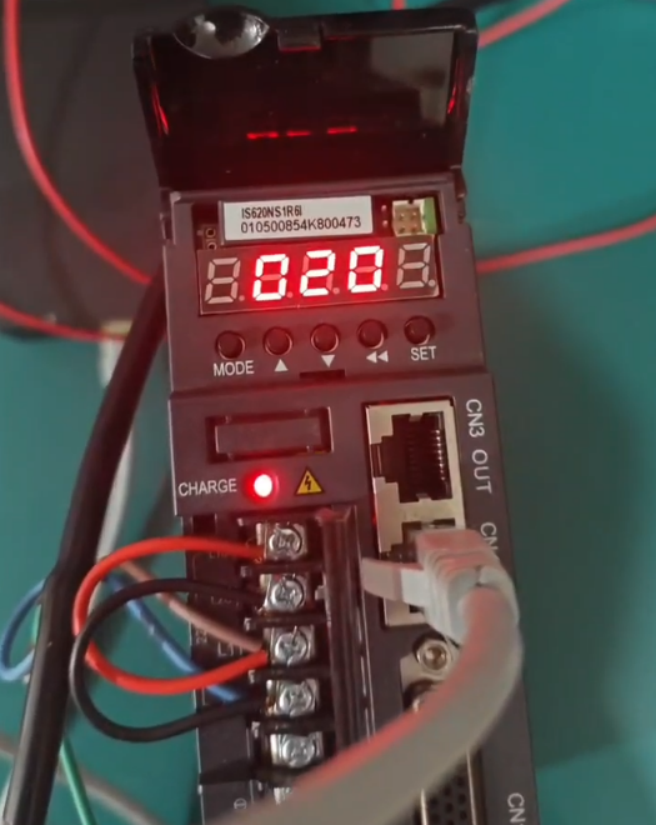

要實現速度到達閾值的精準判斷，需對匯川伺服的速度模式參數進行精細化調整。加速度（Acceleration）和減速度（Deceleration）參數決定了電機響應指令的敏捷性，類似于汽車油門和剎車的靈敏度調節。建議將最大速度（Max Speed）設置為設備機械結構的允許上限，避免過載風險。速度誤差帶（Speed Error Band）作為關鍵閾值參數，相當于設定速度監測的"警戒線"，當實際轉速與目標值偏差超過此范圍時，系統可立即觸發預設動作。配合速度環增益（Speed Loop Gain）的調節，能在響應速度與穩定性之間取得平衡，如同調整自行車的變速器使騎行既省力又平穩。

在某包裝生產線案例中，工程師通過EtherCAT主站轉Profinet網關連接匯川伺服驅動輸送帶，實現了以下功能鏈：當光電傳感器檢測到產品到位后，PLC通過Profinet網絡發送速度指令，經EtherCAT主站轉Profinet網關轉換傳輸至EtherCAT主站，最終驅動伺服電機加速至設定閾值。具體實施包含三個階段：

硬件組態階段：將EtherCAT主站轉Profinet網關的Profinet接口接入PLC網絡，EtherCAT端口連接伺服驅動器，形成物理通信鏈路。

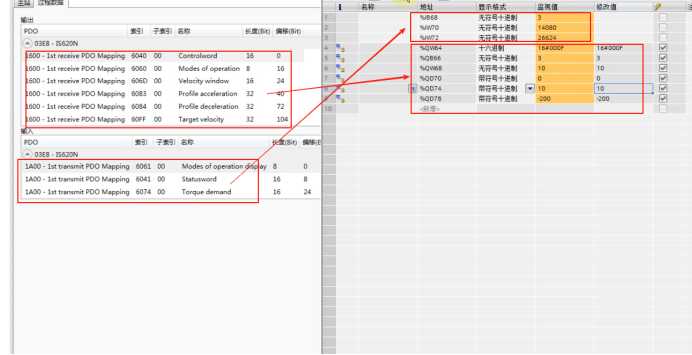

參數映射階段：在配置軟件中將伺服的速度寄存器地址映射為PLC可訪問的IO區，建立數據通道。

隨著工業4.0技術的普及，跨協議通信已成為智能制造的標配能力。選擇經過市場驗證的EtherCAT主站轉Profinet網關設備，配合科學的參數整定方法，即使是傳統產線也能煥發新的控制精度與效率。
