無線充電發射線圈參數設置

諾芯盛科技 ? 2025-07-17 08:17 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

無線充電技術正逐漸成為現代電子設備的標配功能,而發射線圈作為其核心組件,參數設置的合理性直接決定了充電效率、穩定性及適配性。本文將深入解析無線充電發射線圈的關鍵參數及其設置邏輯,幫助讀者理解如何通過科學配置實現最佳性能。

線圈形狀:圓形與方形的選擇

發射線圈的常見形狀包括圓形和方形。圓形線圈因其對稱性,能產生更均勻的磁場分布,適合對充電位置要求不嚴苛的場景,例如智能手機的隨意放置充電。而方形線圈則更適配矩形設備(如平板電腦),因其邊緣磁場強度較高,可提升對齊精度。此外,多層線圈設計通過堆疊繞線結構,進一步增大磁場覆蓋范圍,效率比單層線圈提升約15%-20%,但需平衡體積與成本。

尺寸與功率的匹配邏輯

線圈尺寸需根據目標設備的功率和物理空間綜合選擇。例如,30mm線圈適用于耳機等小型設備(5W以下),40mm適配智能手機(5-10W),而50-60mm線圈則用于平板或車載中高功率場景(15W以上)。尺寸過小會導致能量傳輸不足,過大則可能引發發熱和效率衰減。例如,車載無線充電器常采用50mm線圈,以覆蓋手機橫豎放置的靈活性需求。

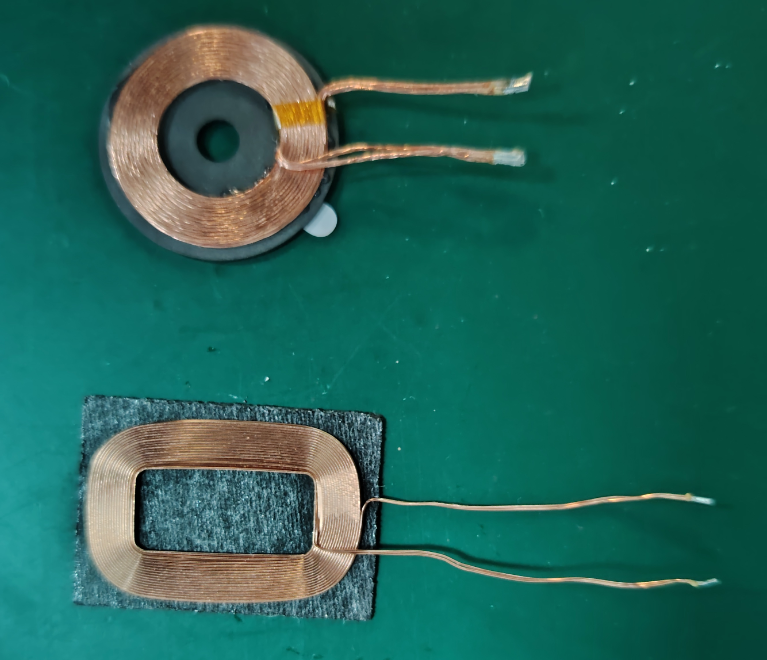

wKgZO2h0guqAX-FhAAtKcPGmCos588.png諾芯盛@無線充電發射線圈參數設置

關鍵參數的計算與優化

電阻(R):反映線圈對電流的阻礙作用,計算公式為R = ρ * L / S,其中ρ為材料電阻率(如銅線ρ≈1.68×10??Ω·m),L為導線長度,S為截面積。降低電阻可減少發熱,例如通過加粗線徑或縮短繞線長度。

電感(L):決定能量傳輸頻率的核心參數,公式L = (μ * N2 * A) / l中,μ為磁導率,N為匝數,A為截面積,l為磁路長度。例如,Qi標準要求發射線圈電感通常為10-20μH,需通過調整匝數或磁芯材質實現精準匹配。

電容與諧振頻率:線圈與電容組成LC諧振電路,工作頻率(如Qi標準的100-205kHz)必須與接收端諧振頻率一致,否則效率驟降。

場景化定制與行業方案

不同應用場景對線圈參數有差異化需求。消費電子領域(如手機)傾向標準化設計,例如Qi協議的13μH±10%電感值;而工業或車載場景則需定制,如嘉匯精密提供的車規級線圈,支持-40℃~85℃寬溫工作,并通過多線圈陣列(如MP-A9三線圈)擴大有效充電區域。

未來趨勢:高效與智能化

隨著氮化鎵(GaN)等新材料應用,線圈電阻和發熱問題將進一步改善。此外,動態參數調整技術(如實時頻率追蹤)可能成為下一代標準,通過AI算法優化傳輸效率。

理解這些參數背后的物理邏輯,便能像“調配咖啡配方”一樣,為不同設備調制出最合適的無線充電方案。
