在新能源汽車飛速發展的浪潮中，充電樁作為新能源汽車的“加油站”，其重要性日益凸顯。然而，隨著充電樁數量的快速增長，傳統直流充電樁電能計量方案的諸多痛點也逐漸暴露出來。安科瑞憑借深厚的技術積累和創新精神，推出了DJSF1352-D系列一體化直流電能表，為直流充電樁準確計量提供了解決方案。

傳統方案的局限性：

計量糾紛頻發：傳統外接分流器方案誤差率高達±2%，容易引發計費糾紛。

運維成本高昂：分體式設計使得安裝過程復雜繁瑣，故障率較高。

極端環境適應性差：普通設備在-30℃以下或高溫環境中容易失效，嚴重影響充電樁的穩定運行。

02

二、產品介紹

DJSF1352-D一體化直流電能表可以解決傳統計量的局限性，包括：

高精度計量：安科瑞一體化直流電能表的誤差率控制在1%，為充電樁的精準計費提供了可靠保障。

高效安裝與運維：一體化設計使得安裝效率提升的同時故障率明顯降低，提高了充電樁的運營效率。

超強環境適應性：產品能夠在-40℃~+70℃的極端環境下穩定運行，確保充電樁在各種惡劣天氣條件下都能正常工作。

產品采用標準 DIN 導軌安裝設計，外形緊湊，尺寸精巧，能夠靈活適配各類充電樁配電柜內部有限的空間布局，極大地簡化了現場安裝流程，提高了施工效率。同時，堅固耐用的外殼材質與良好的密封性能，確保設備在戶外惡劣環境下長期穩定運行。

03

三、產品如何解決用戶痛點

寬電壓電流范圍：可測量電壓范圍為0-1000V，電流支持300A和600A兩種規格，能夠滿足不同場景下的充電需求。

正反向有功電能計量：支持正向與反向有功電能計量（含線損補償），為充電樁的精細化管理提供了數據支持。

豐富的通信協議：支持Modbus-RTU、DL/T 645、DL/T 698等多種通信協議，能夠與不同品牌和型號的充電樁及管理系統無縫對接，實現遠程監控、數據分析和管理等功能。

擴展顯示模塊：可選配擴展顯示模塊，方便管理人員在現場直觀地查看充電樁的實時數據和工作狀態。

從國內到海外：安科瑞DJSF1352-D系列一體化直流電能表不僅在國內市場得到了廣泛應用，還成功走向了國際市場。其國內版300A和海外版MID 600A兩種規格，分別滿足了不同地區和場景的需求。

04

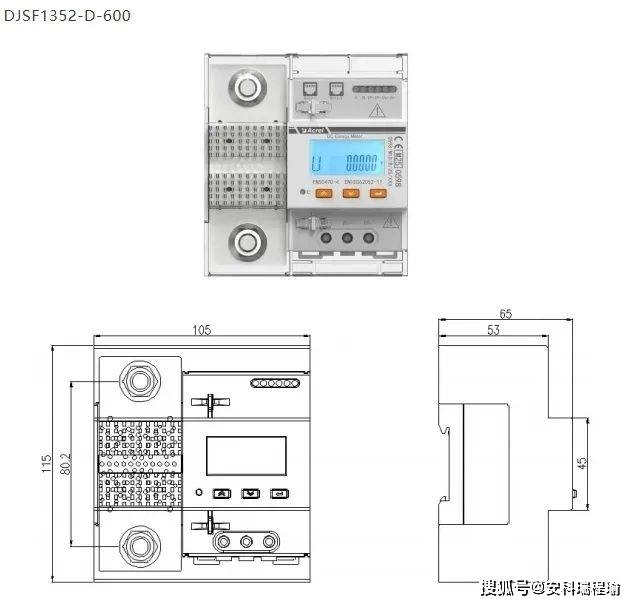

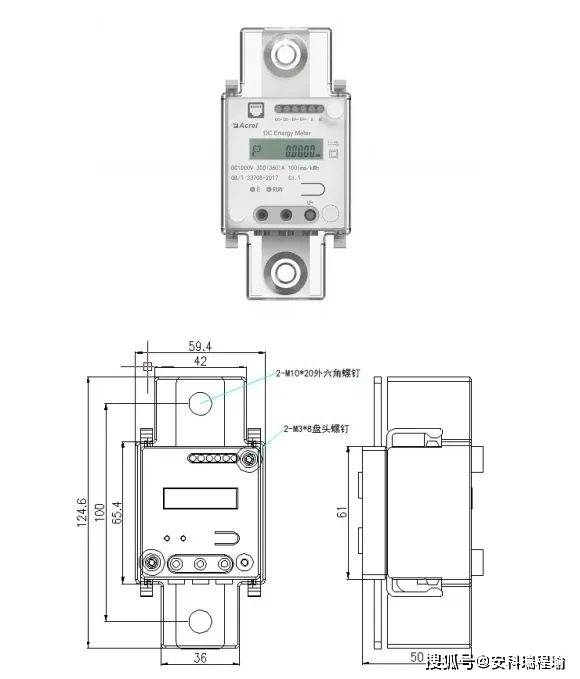

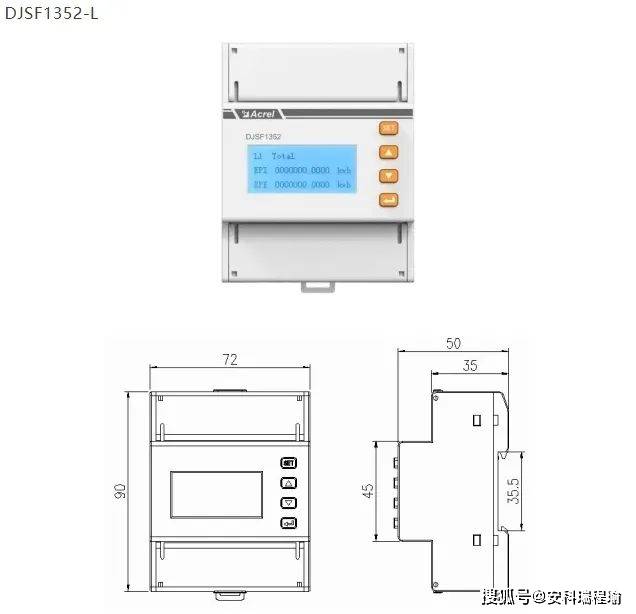

四、產品外形與安裝尺寸

05

五、注意事項

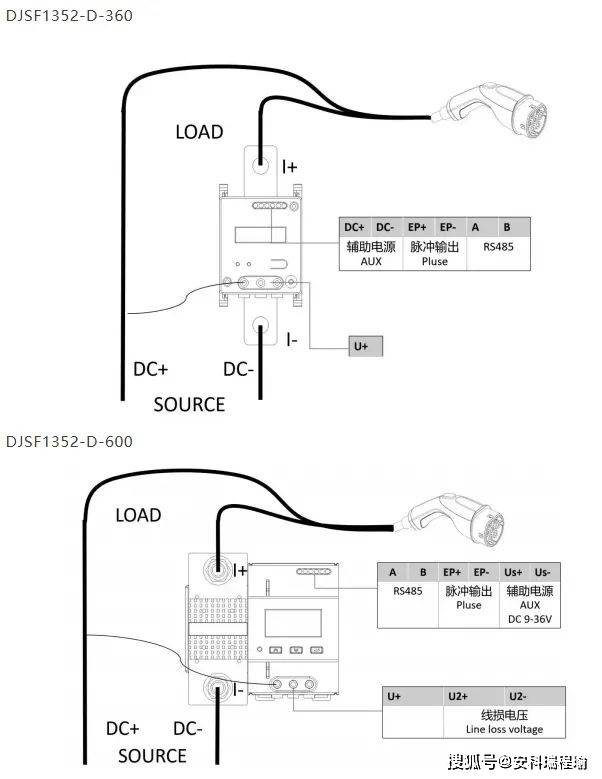

4.5.1 通信接口接線

在進行 RS485 通訊連接時，建議采用屏蔽雙絞線，每芯截面至少為 0.5mm2，分別連接 A、B 端，并確保屏蔽層可靠接地。布線過程中應避免將通訊線與強電電纜或其他強電場環境并行，以減少電磁干擾，保證通信的穩定性。

4.5.2 端子螺絲扭力terminal screw torque

端子螺絲緊固的扭力不得超過0.5Nm（3.5Lb-In）。
