TPS53316 器件提供完全集成的 3.3V 或 5V 輸入、同步降壓 轉換器總共 16 個組件，200 mm^2^的 PCB 面積。由于低 R DS（開） 和 TI 專有的 SmoothPWM 跳躍作模式，可實現 96% 峰值效率，在低至 100 mA 的負載下效率超過 90%。它只需要兩個 22μF 陶瓷輸出電容器，用于高功率密度 5A 解決方案。

TPS53316 具有 750kHz、1.1MHz 和 2MHz 開關頻率選擇、預偏置 啟動、可選內部軟啟動、輸出軟放電、內部 VBST 開關、電源正常、 EN/輸入 UVLO、過流、過壓、欠壓和過熱保護等 陶瓷輸出電容器支持。它支持 2.9 V 至 6 V 的輸入電壓，無需額外的偏置電壓。輸出電壓可在 0.6 V 至 0.8 × V 范圍內調節 在 .
*附件：tps53316.pdf

TPS53316 采用 3 mm × 3 mm、16 引腳 QFN 封裝（符合 Green RoHs 標準和 Pb free），額定溫度范圍為 –40°C 至 85°C。

特性

• 96% 最大效率
• 連續 5A 輸出電流能力
• 支持所有 MLCC 輸出電容器
• SmoothPWM? 自動跳過 Eco 模式?，實現輕負載效率
• 電壓模式控制
• 單軌輸入
• 可選頻率
• 可選 OCP 閾值
• 可選軟啟動時間
• 2.9V 至 6V 輸入電壓范圍
• 可調輸出電壓范圍為 0.6 V 至 0.8 × V在
• 禁用期間的軟停止輸出放電
• 過流、過壓和過熱保護
• 開漏電源良好指示
• 內部自舉開關
• 支持 Prebias 啟動功能
• 小型 3 mm × 3 mm、16 引腳 QFN 封裝
• 低 R DS（開） 、22mΩ（3.3V 輸入）和 18mΩ（5V 輸入）

參數

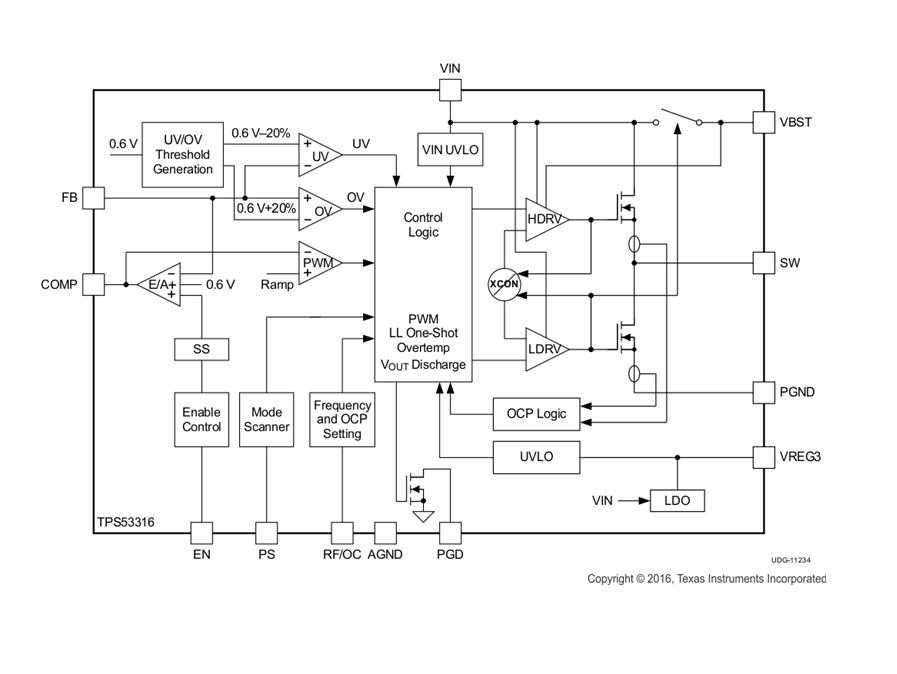

方框圖

一、產品概述

TPS53316是一款高效率、5A步降（Buck）穩壓器，集成了開關元件，適用于低電壓應用。該器件支持全陶瓷輸出電容，提供了高達96%的峰值效率，并且在低至100mA的負載下仍能保持超過90%的效率。TPS53316具有多種功能特性，包括自動跳頻Eco-Mode?、電壓模式控制、可選開關頻率等，適用于需要高效率和空間優化的電源設計。

二、關鍵特性

• ?高效率?：峰值效率可達96%，在100mA負載下仍能保持超過90%的效率。
• ?高輸出電流?：連續5A輸出電流能力。
• ?全陶瓷電容支持?：支持所有MLCC輸出電容，簡化設計并提高可靠性。
• ? SmoothPWM?和Eco-Mode? ?：在輕載時自動跳過不必要的開關周期，提高效率。
• ?電壓模式控制?：提供穩定的電壓輸出和快速的瞬態響應。
• ?可選特性?：包括開關頻率、過流保護閾值和軟啟動時間等。

三、引腳功能

• ?VIN?：電源輸入引腳，支持2.9V至6V的輸入電壓范圍。
• ?SW?：開關節點，連接外部電感。
• ?FB?：反饋引腳，用于電壓調節和過壓/欠壓保護。
• ?COMP?：誤差放大器補償引腳，用于環路穩定性調節。
• ?EN?：使能引腳，控制穩壓器的工作狀態。
• ?PS?：模式配置引腳，用于選擇操作模式和軟啟動時間。
• ?RF/OC?：開關頻率和過流保護配置引腳。
• ?PGD?：電源良好指示輸出，開漏輸出。
• ?VREG3?：3.3V LDO輸出，為內部模擬電路供電。
• ?VBST?：高側MOSFET的自舉供電引腳。
• ?PGND?：功率地引腳。

四、操作模式

• ? FCCM（強制連續導通模式） ?：在輕載和重載條件下均保持連續導通，適合需要固定開關頻率的應用。
• ? DE（二極管仿真模式） ?：在輕載時進入不連續導通模式，提高效率。
• ? HEF（高效率模式） ?：在CCM條件下不同步于內部時鐘，通過PWM調制器確定開關頻率，進一步優化效率。

五、保護特性

• ?過流保護?：集成高側和低側MOSFET過流保護，防止電流過大損壞器件。
• ?過壓/欠壓保護?：監測反饋電壓，防止輸出電壓超出設定范圍。
• ?過熱保護?：當結溫超過安全限制時自動關閉穩壓器。
• ?軟停止輸出放電?：在禁用時通過內部MOSFET開關放電輸出電容。

六、應用領域

• ?低電壓應用?：如5V和3.3V步降電源軌，適用于計算和數字消費類應用。

七、設計與實現

• ?外部組件選擇?：根據設計需求選擇合適的電感、電容和電阻。
• ?布局與布線?：遵循數據手冊中的布局指南，確保良好的熱散和電氣性能。
• ?性能驗證?：通過測試驗證穩壓器的輸出電壓、紋波、效率和保護特性等是否符合設計要求。

八、封裝與訂購信息

TPS53316采用3mm×3mm、16引腳的QFN封裝，具體封裝尺寸、訂購信息和可用性請參考數據手冊中的相關章節。
