零件與工具清單

GAT562 Mesh Trial Tracker

美工刀

十字螺絲刀

漆包線

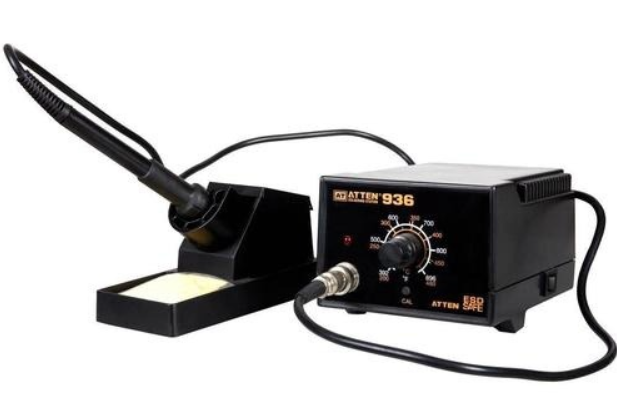

電烙鐵

設備與工具準備齊全，讓我們進入動手環節：

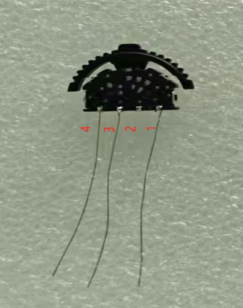

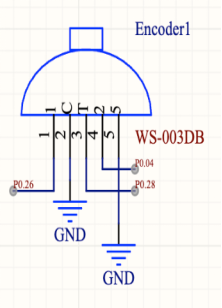

1、使用電烙鐵把漆包線焊接到撥動開關的引腳1-3-4PIN腳上，盡量將焊錫焊平：如下圖

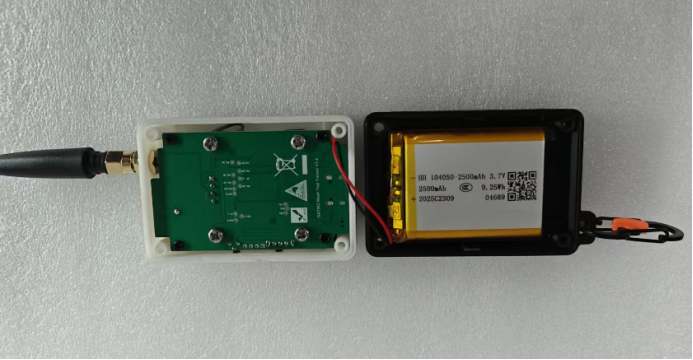

2、使用十字螺絲刀將GAT562后蓋螺絲擰下來，將后蓋與上蓋分離，如下圖

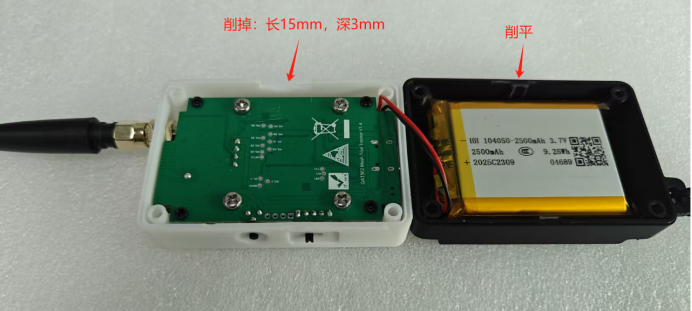

3、使用美工刀將外殼上蓋中間位置削掉，底殼中間位置削平，如下圖：

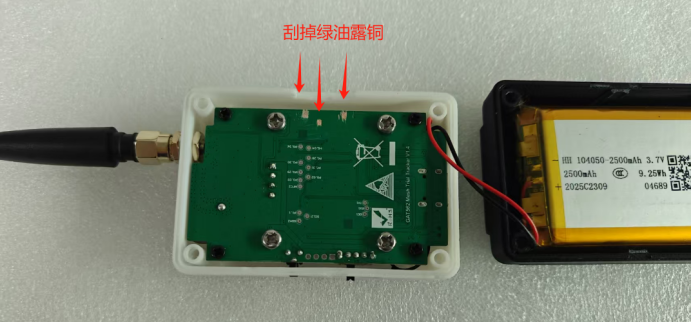

4、使用美工根據波輪開關焊盤將主板對應位置刮出露銅焊盤，如下圖：

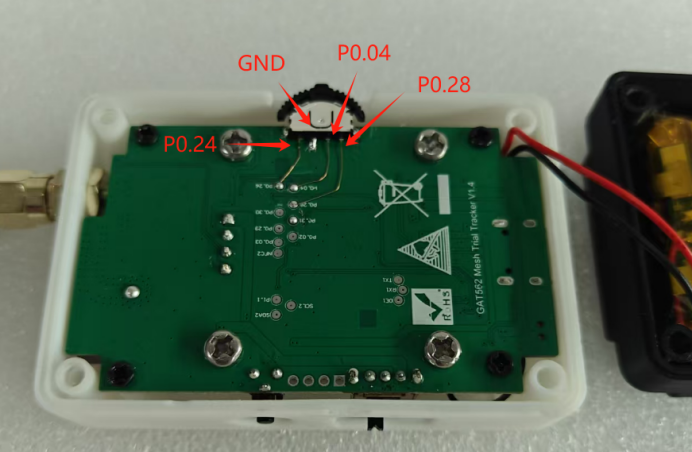

5、使用電烙鐵將撥輪開關焊接到對應的IO焊盤上，如下圖：

以上工作做完后，恭喜你已經完成了改裝焊接步驟，接下來進行APP設置環節，立馬就可以體驗預設消息功能了。

消息預設設置

將GAT562 Mesh Trial Tracker開機后連接APP

1、點擊設備配置——預設消息，如下圖1：

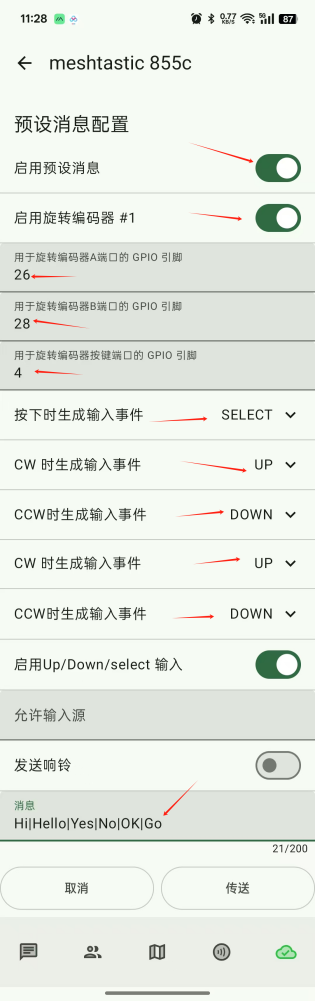

2、根據以下截圖設置IO對應功能，輸入信息內容，發送保存；如下圖2：

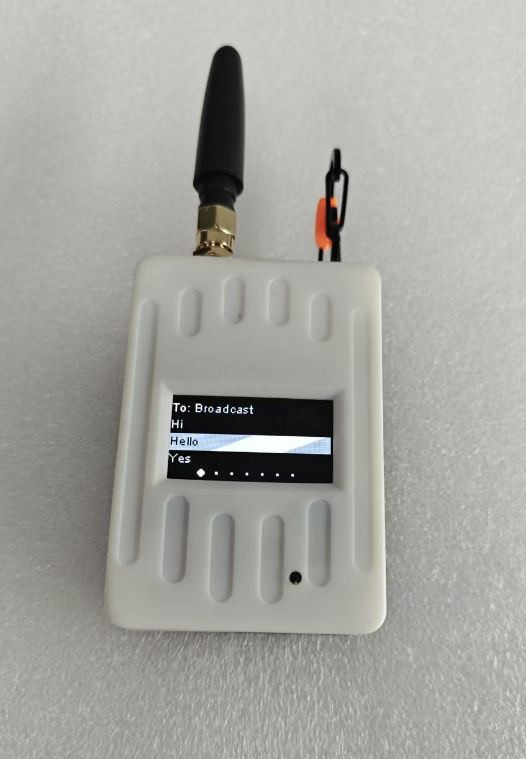

設置完成后將后蓋與上蓋合上鎖緊螺絲，大功告成，趕快與你的小伙一起通聯吧！

最后感謝“武漢 Wilson”，最開始是他改裝成功并分享出來，期待大家基于GAT562系列有更多的玩法。
