在工業自動化范疇內，Profinet與EtherCAT作為兩種重要的通信協議，均具有鮮明的特性，并在諸多應用場景中發揮著舉足輕重的作用。Profinet屬于基于以太網的現場總線體系，其提供了具備實時性、靈活性和高效性的數據通訊解決辦法；而EtherCAT作為高性能的工業以太網通信協議，以其高速的數據循環和精準的控制能力而聞名。采用將Profinet轉換為EtherCAT的網關裝置，能夠達成兩種協議間的無縫銜接，從而拓寬系統的靈活性和應用范疇。

PLC端：構建協議識別與基礎通訊架構

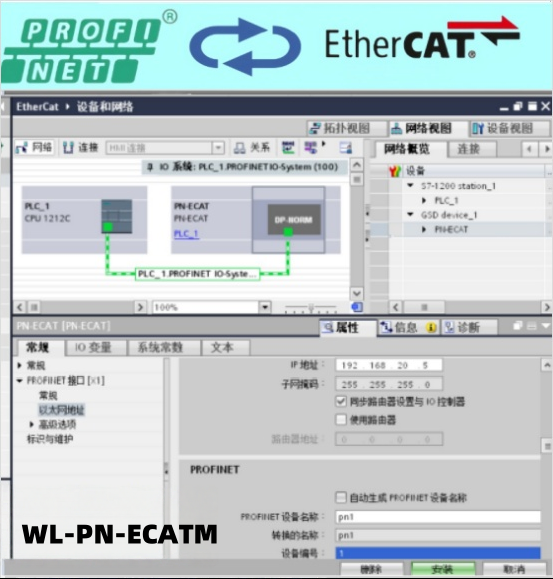

在西門子PLC配置環境，通過“選項”模塊導入Profinet轉EtherCAT網關的XML文件，此文件含設備通訊參數和功能描述，是PLC識別網關的關鍵載體。接著從硬件目錄選網關模塊添加到網絡視圖，構建設備網絡拓?fù)洹?/p>

之后實施通訊參數配置，為網關分配與PLC同網段的IP地址確保網絡可達，定義唯一設備名稱作通訊標識。在設備視圖，根據伺服系統數據交互需求規劃輸入輸出字節長度，建立PLC與網關的數據傳輸通道。組態完成后，將配置下載到PLC，完成底層通訊鏈路初始化。

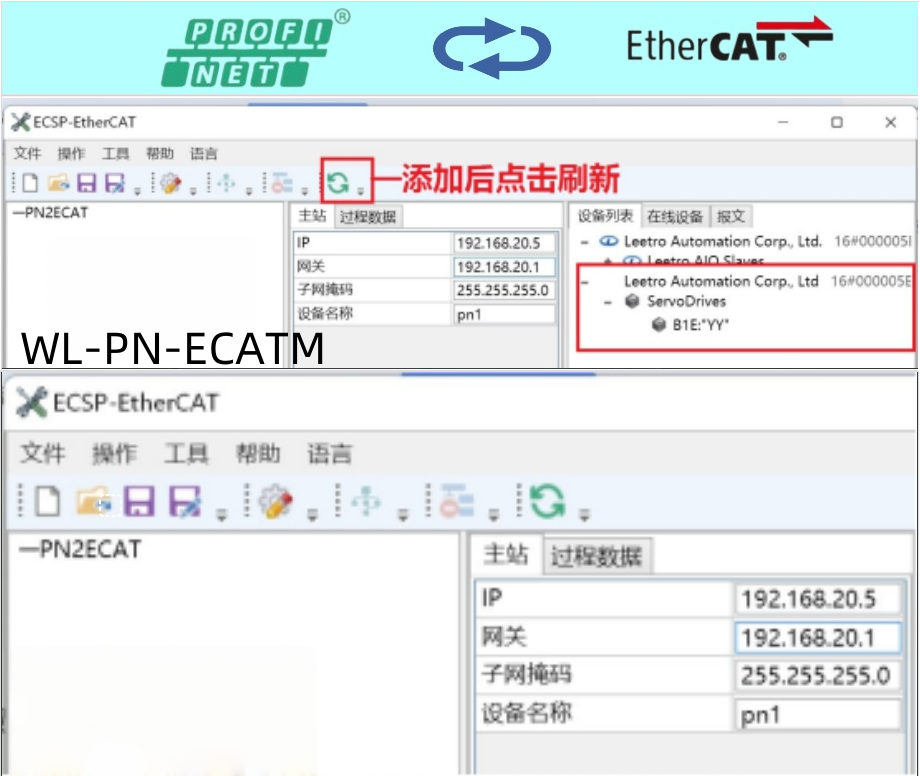

在EtherCAT協議端，依次添加主站和子站設備。子站伺服器的站號通常由系統自動分配，無需手動設置。其主要工作是依據工藝控制需求，對過程數據對象（PDO）進行參數映射配置。利用配置軟件界面，將伺服器的控制字、狀態字、運行參數等關鍵數據，分別映射到RPDO（接收過程數據對象）和TPDO（發送過程數據對象），從而建立標準化的數據交互接口。完成參數配置后，依次開啟“預運行”和“運行”模式，把配置數據下載到網關硬件，這樣就能實現對伺服器的實時控制和狀態監測，搭建起跨協議的高效數據交互通道。

網關設備具備遠程監控與診斷功能，實現工廠能耗的實時監測與調整。工程師通過結合Profinet與EtherCAT技術，設計出高效智能化生產流程。Profinet轉EtherCAT網關使機器人精準同步，避免能源浪費。網關確保機器人按需接收指令，優化能源使用。該網關與節能監測技術結合，為工業自動化系統提供高效節能解決方案。
