芯片燒錄領導者昂科技術在發布新版本燒錄軟件的同時，同步宣布新增了多款兼容的芯片型號，包括康芯威的eMMC KS81AAB0。目前，此芯片已實現與昂科AP8000通用編程器的全面適配，這一進展顯著增強了AP8000系列設備對芯片的兼容能力。
KONSEMI eMMC是一種以BGA封裝形式設計的嵌入式MMC解決方案。eMMC操作與MMC設備相同，因此是一種使用MMC協議v5.1(行業標準)對存儲器進行簡單讀寫的操作。
eMMC由NAND閃存和MMC控制器組成。NAND區域(VDDF)需要3V電源電壓，而MMC控制器支持1.8V電源電壓(VDD或VCCQ)。KONSEMI eMMC支持HS400，以提高順序帶寬，尤其是順序讀取性能。
使用eMMC有幾個優點。它易于使用，因為MMC接口允許與任何帶有MMC主機的微處理器輕松集成。由于嵌入式MMC控制器將NAND技術與主機隔離，因此NAND的任何修訂或修正對主機來說都是不可見的。這導致更快的產品開發和更快的上市時間。
eMMC的嵌入式閃存管理軟件或FTL(閃存轉換層)管理磨損均衡、壞塊管理和ECC。FTL支持不同類型NAND閃存的所有功能，并實現最佳性能。

eMMC KS81AAB0

關鍵特性
? 兼容 eMMC5.1(向下兼容eMMC4.5和eMMC5.0)
? 總線模式
– 數據總線寬度：1位(默認)、4 位、8 位
– 數據傳輸速率：最高400MB/s(HS400模式)
– MMC接口時鐘頻率：0~200MHz
– MMC接口啟動頻率：0~52MHz
? 工作電壓范圍
– Vcc(NAND閃存)：2.7V-3.6V
– Vccq(控制器)：1.7V-1.95V/2.7V-3.6V
? 溫度范圍
– 工作溫度：-25℃~+85℃
– 非工作存儲溫度：-40℃~+85℃
? 其他特性
– 符合RoHS指令標準

支持功能
? HS400、HS200傳輸模式
? HPI(主機保護接口)、BKOPS(壞塊操作)及壞塊操作控制
? 打包命令(Packed CMD)、命令隊列(CMD queuing)
? 緩存(Cache)、緩存屏障(Cache barrier)、緩存刷新報告(Cache flushing report)
? 分區(Partitioning)、RPMB(可靠寫保護存儲)及RPMB吞吐量優化丟棄(Discard)、Trim、擦除(Erase)、安全擦除(Sanitize)
? 寫保護、安全寫保護
? 鎖定/解鎖功能
? 上電啟動(PON)、睡眠/喚醒模式
? 可靠寫(Reliable Write)
? 啟動特性、啟動分區
? 硬件/軟件復位
? 現場固件更新(Field Firmware Update)
? 可配置驅動強度
? 健康狀態(Smart)報告
? 生產狀態感知
? 安全移除類型
? 數據選通引腳(Data Strobe pin)、增強型數據選通(Enhanced data strobe)

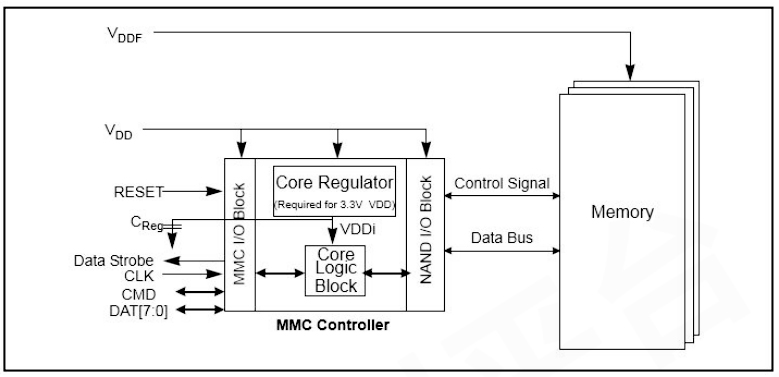

內部框圖

昂科技術自主研發的AP8000萬用燒錄器，已成為行業內具有標桿意義的專業燒錄解決方案。該設備支持靈活可調的一拖一及一拖八配置模式，并提供在線、離線雙工作模式，尤其針對eMMC、UFS等存儲芯片開發了專屬燒錄方案，可全面覆蓋康芯威全系列芯片的裸片離線燒錄與在板燒錄需求。AP8000采用主機、底板、適配座三大核心模塊的創新模塊化設計，賦予設備出色的兼容性與擴展能力。作為通用型燒錄平臺，其不僅能適配市場上各類可編程芯片，更以穩定高效的性能表現，成為昂科自動化批量燒錄設備IPS5800S的核心組件，可高效處理大規模芯片燒錄任務，滿足量產需求。

AP8000_通用燒錄器_芯片燒錄器

AP8000主機具備靈活的連接方式，同時配備USB和NET接口，可實現多臺編程器的便捷組網。通過組網功能，用戶能夠輕松實現多臺編程器的同步控制，高效開展并行燒錄作業。在安全性方面，主機內置智能安全保護電路，可實時監測芯片放置狀態與電路連接情況，一旦檢測到芯片反插、短路等異常，將立即觸發斷電保護機制，全方位守護芯片和編程器的安全運行。主機內部搭載高速FPGA芯片，大幅提升數據傳輸與處理效率，確保燒錄過程流暢高效。為增強使用便捷性，主機背部設置SD卡槽，用戶只需將PC端生成的工程文件存儲至SD卡，并插入卡槽，即可通過編程器實體按鍵完成文件選擇、加載與燒錄操作，實現脫離PC的獨立運行。這一設計不僅降低了對計算機硬件配置的依賴，還簡化了工作環境搭建流程，顯著提升操作靈活性。
在擴展性與兼容性上，AP8000采用底板與適配板模塊化組合設計，有效拓展主機功能邊界。目前，該設備已實現對全主流半導體廠商產品的支持，覆蓋長江存儲, ASR, XTX, ambiq, LATTICE等知名品牌。其支持器件類型廣泛，涵蓋NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多種行業標準文件格式，為用戶提供一站式、全場景的芯片燒錄解決方案。
