一、標準簡介

1、標準實施狀態

GB/T 45086.1-2024《車載定位系統技術要求及試驗方法 第1部分：衛星定位》由中華人民共和國工業和信息化部提出，由全國汽車標準化技術委員會(SAC/TC114)歸口，由國家市場監督管理總局、國家標準化管理委員會發布的推薦性國家標準。

• 發布時間：2024年11月28日
• 實施時間：2025年6月1日

2、標準背景

GB/T 45086.1-2024《車載定位系統技術要求及試驗方法 第1部分：衛星定位》的目的在于規定車載衛星定位系統的技術要求和試驗方法，且確保更符合當下的技術體系、行業應用與測試手段。該標準的起草與發布，主要基于以下重要背景：

• 北斗技術發展迅猛，現有標準缺乏對北斗新技術的測試規范或規范覆蓋不足。現有標準與方法對北斗的測試基本還是基于對GPS系統測試方法的延伸與補充，忽略了北斗三代技術體系的獨特性，對單北斗，即獨立使用北斗衛星導航系統進行定位、導航和授時時的性能和可靠性測試與驗證不足，以及對北斗B3I、B2b等新頻點新信號的支持與覆蓋不足，對復雜場景與多樣化環境下的測試覆蓋不足等，且存在著測試項不全，測試方法描述不清晰等問題。

汽車行業與自動駕駛技術在我國發展迅速，現有標準缺乏對新行業、新應用的有效覆蓋，部分細分行業與應用缺少合規性的參考標準與體系，尤其是針對自動駕駛、汽車行業而言，GNSS技術格外重要，缺乏車規級的標準語要求大大影響了車載定位系統在這些行業落地的穩定性與可靠性。

• 自動駕駛等技術發展對安全性、魯棒性提出了更高的要求，但現有標準缺乏對安全性、干擾/欺騙抵抗性、健壯性的有效覆蓋。此外，之前通用類測試標準強調對接收機定位性能、精度、捕獲時間、靈敏度等參數的測試，但對授時能力、健壯性、射頻信號協調性、整車驗證等卻著墨不多。隨著自動駕駛等行業發展，這些測試項目的添加是必要且緊急的。

3、標準意義

GB/T 45086.1-2024《車載定位系統技術要求及試驗方法 第1部分：衛星定位》的起草與發布，對我國自動駕駛行業的發展具有關鍵指導意義，對車規級安全性測試與保障具有重要參考價值：

• 該標準將有效提升車輛安全性，對我國AECS車載事故緊急呼叫系統的建設與落地有重大參考意義。該標準較完善與系統的提出了對車載定位系統的測試要求與方案，有效覆蓋了對定位精度、捕獲時間、靈敏度、安全性與健壯性、授時能力等的全面測試。據中國汽研相關訊息（中汽研訊息），我國對標歐洲 eCall、俄羅斯 ERA-GLONASS 等的中國AECS車載事故緊急呼叫系統所采用的強制國標 GB《車載事故緊急呼叫系統》，也已將 GB/T 45086.1-2024《車載定位系統技術要求及試驗方法 第 1 部分：衛星定位》作為關鍵引用標準之一。

• 該標準將成為自動駕駛行業發展的全新助力，在標準性與安全性方面注入強大力量，為L(zhǎng)evel3自動駕駛的商用落地與普及提供堅實的測試依據和準入?yún)⒖肌Ｍ瑫r(shí)，對行業測試具有重大指導意義與科學方法，能夠有效推進汽車安全性提升與行業穩健發展。

4、標準適用范圍

適用于車載衛星定位系統（on-board satellite positioning system），即安裝在車輛上,利用人造地球衛星發射的無線電信號進行定位、測速和授時的系統。

主要面向汽車零部件的GNSS性能測試，包括：基礎車載定位終端、RT高精定位模組、組合導航（IMU）模組、集成車載定位終端（俗稱P-box）、集成GNSS定位功能的高精定位域控制器（俗稱域控）等可按照此標準進行GNSS相關的測試。

二、標準技術要求與試驗方法

GB/T 45086.1-2024《車載定位系統技術要求及試驗方法 第1部分：衛星定位》針對車載定位系統的衛星定位測試部分，提出了較為豐富、全面的測試技術要求與試驗方法，對汽車行業、GNSS行業、測試測量行業從業者有重大應用價值。

1. 技術要求

1.1內容與特點

標準提出了4項重要技術要求：

1.1.1功能要求

該部分規定了對輸出的要求外，較為重要的提出了對模式的特殊要求，提出了對北斗單模與切換的單獨測試要求，重點驗證車載定位模塊是否具備北斗獨立、北斗優先、北斗切換等能力。

1.1.2性能要求

該部分規定了對：精度、首次定位時間、重捕獲時間、靈敏度以及授時性的測試與驗證方法。主要?jiǎng)?chuàng)新點在于：

• 增加了對授時性這一性能的測試方法。
• 擴充了測試模式與場景，每項參數均需要在不同模式（斗多模(北斗獨立模式、北斗優先模式）、北斗單模）下的測試方法，部分重要參數需要在此基礎上，增加對不同場景（開闊天空?qǐng)鼍啊⒊鞘袓{谷場景）的復合測試。

1.1.3健壯性要求

該部分規定了對待測設備在系統事件發生時的判斷能力的測試方法，驗證接收機是否具備對異常事件的應對與判斷能力，確保工作狀態不受影響，定位授時準確。

1.1.4射頻信號協調要求

該部分規定了對待測設備在添加AWGN噪聲信號時的應對能力的測試方法，驗證在各中心頻點添加噪聲后信號噪聲比C/N0平均變化量，綜合評估車載衛星定位系統的射頻抗干擾能力、硬件設計合理性及多星座兼容性，即射頻信號協調能力。

此外，還規定了其他的一些測試技術要求：車載衛星定位系統整車級試驗要求、環境要求（包含電磁兼容性測試要求）。

1.2明細與用例

標準規范與提供了針對上述要求的全部測試項，合計：87項，其中涉及以上4項重要技術要求的測試標準合計：46項。

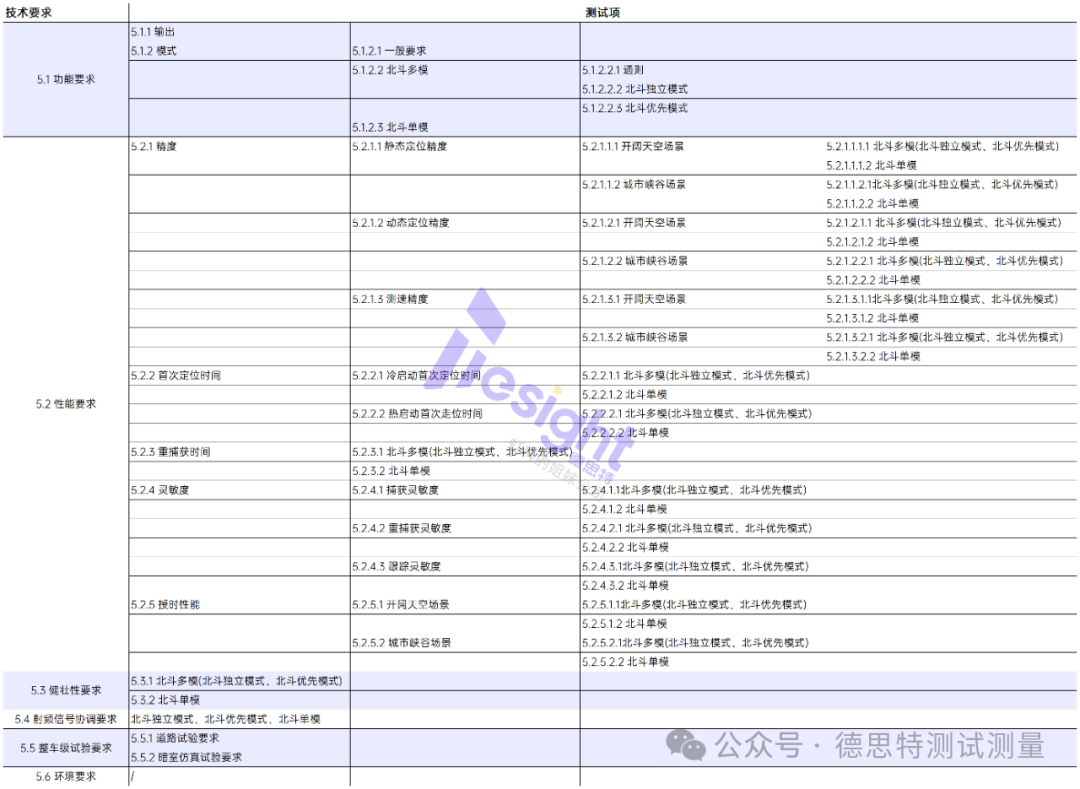

技術要求明細表如下：

2.實驗方法

試驗方法部分，規定了試驗環境、連接、設備以及具體的操作與計算方法等。標準規范與提供了針對上述要求的全部試驗方法，合計：87項，其中涉及以上4項重要技術要求的測試標準合計：46項。具體如下：

• 6.3 功能試驗（5.1 功能要求）：測試用例6個；
• 6.4 性能試驗（5.2 性能要求）：測試用例28個；
• 6.5健壯性試驗（5.3 健壯性要求）：測試用例11個；
• 6.6射頻信號協調試驗（5.4 射頻信號協調要求（北斗獨立模式、北斗優先模式、北斗單模））：測試用例1個
• 6.7車載衛星定位系統整車級試驗（5.5 車載衛星定位系統整車級試驗要求）：測試用例2個
• 6.8環境評價試驗（5.6 環境要求）：測試用例39個

2.1試驗設備說明

試驗方法 6.2 試驗設備部分特別規定了需要使用GNSS信號模擬器與干擾信號模擬器進行測試，以保證能提供測試所需的豐富場景與準確的環境配置。

• GNSS模擬器應支持以下信號制式，應能完成單衛星星座及混合衛星星座的仿真：

• 其次特別要求GNSS模擬器還應該具備以下能力：

a）大氣傳播仿真:應能針對載體完成電離層延遲仿真和對流層延遲仿真;

b）用戶軌跡仿真:應能模擬靜態、動態載體的運動特性,仿真生成用戶運動軌跡;

c）特殊事件仿真:應包括閏秒調整、衛星故障、衛星偽距跳變異常仿真。

2.2試驗方法詳述

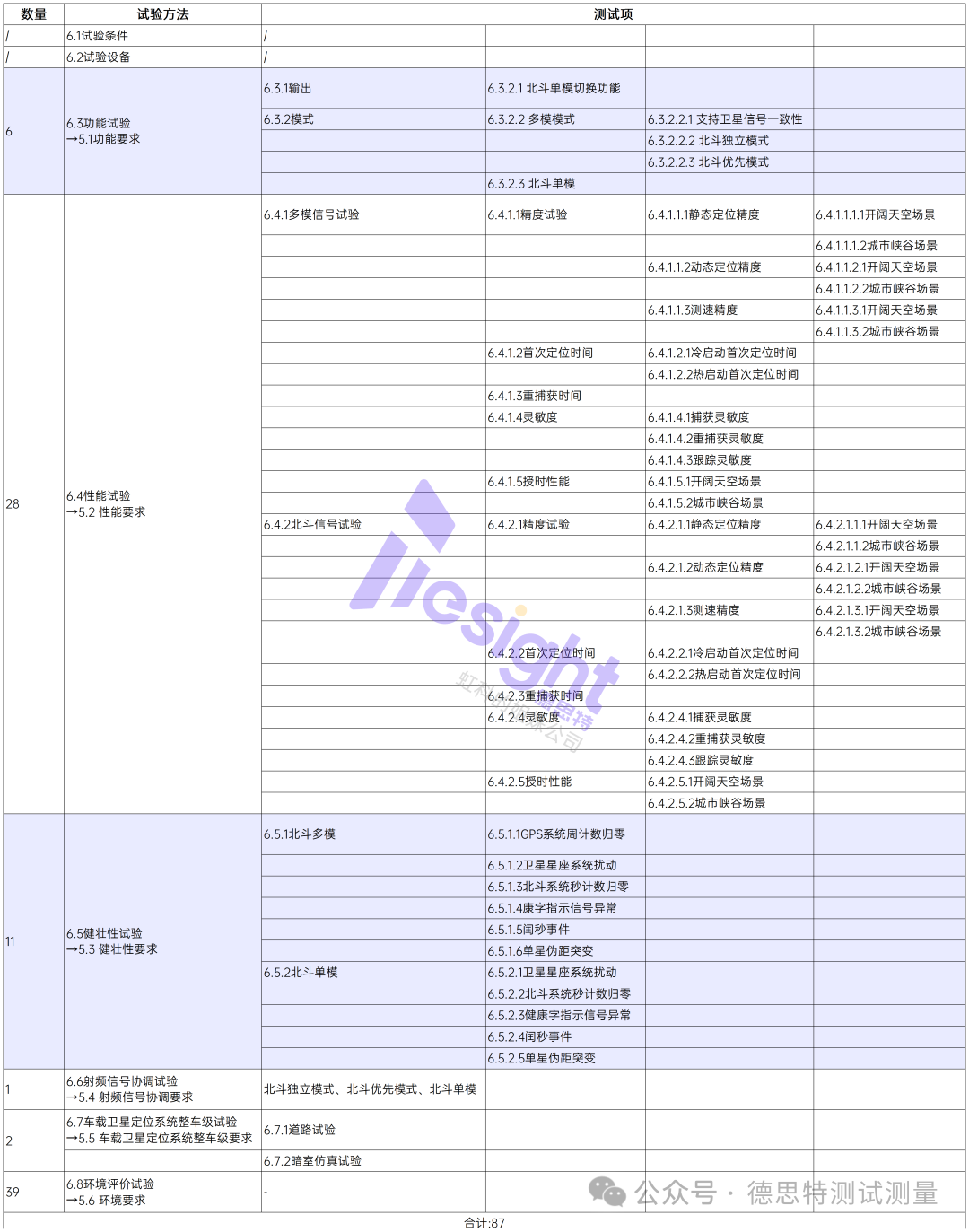

6.3~6.8部分與5 技術要求測試項目一一對應，詳細規定、說明了針對技術要求的測試方法，試驗方法明細表如下：

三、德思特標準解讀

6.1、6.2、6.7、6.8部分不涉及到復雜的場景配置與測試，我們重點解讀6.3-6.6部分，我們對在這些測試項中的測試方法進行整理：

1.技術要求

可以看到測試試用的環境場景主要分為兩類：

• 開闊天空試驗場景【D.1.1】
• 城市峽谷試驗場景【D.1.2】

這兩個場景均在附錄D中有明確說明，通過GNSS模擬器對接收天線角度或空中遮罩即可完成，這里不再贅述。

2.試驗配置場景

可以看到測試試用的配置場景眾多，如果想較直觀高效的對場景進行熟悉與建立，我們可以通過對內部涉及到的衛星狀況、軌跡與位置、功率等進行進行快速建立：

因此，我們可以對這多個場景實現快速定義，簡單的定義邏輯如下，全部?jī)?nèi)容受篇幅限制不在此列出：

基于此，通過提前對衛星狀況、軌跡等模塊的設計，后續添加功率、水平一致性等固定設置以及相關特殊設置，快速構建自動化測試流程進行測試。

四、德思特GB/T 45086.1-2024測試方案

1、軟件定義GNSS模擬器

• 支持單獨/全部仿真GB/T 45086.1-2024指定的星座與信號（北斗、GPS、GALILEO、GLONASS）
• 內置電離層延遲與對流層延遲仿真模型，且允許用戶自定義參數
• 支持模擬標準規定的全部軌跡，且允許用戶自定義或地圖規劃軌跡
• 支持衛星-接收機全鏈路故障與錯誤仿真，包括偽距突變、衛星故障、潤秒事件、周翻轉等
• 支持符合標準的自動化測試

2、測試方案構成

依托德思特提供的Safran軟件定義GNSS模擬器可按照標準相關要求與配置進行儀表連接、場景搭建以及自動化測試。

2.1 符合6.1.3.1 定位部分的測試方案

德思特提供的Safran GNSS模擬器可大幅簡化標準所需測試條件：

• GNSS模擬器內置操作系統，一體化控制，無需復雜連線與數據控制調度GNSS信號生成
• GNSS模擬器具有NMEA處理能力，在GNSS模擬器內完成DUT結果解析與誤差對比
• 信號覆蓋-130~-30dBm，鏈路無需LNA
• 隨附衰減器與相關連接配件，開箱即用
• 程控電源可接入控制系統，人為實現冷啟動

此外，德思特提供根據GB/T 45086.1-2024構建的自動化測試工具，可輕松接入測試方案，可選擇集成至GNSS模擬器本地系統或遠程控制GNSS模擬器：

2.2 符合6.1.3.2 授時部分的PPS測試方案

當DUT需要測試授時性能時按照標準，可通過對GGA語句中的UTC時間直接測試，但對于具有秒脈沖輸出的設備，應按照下圖基于GNSS模擬器完成對該部分的測試，測試方案如下：

德思特提供的Safran GNSS模擬器提供豐富的時間端口，包含10MHz in/out、PPS in/out、觸發等，可便捷的實現PPS信號的引入與導出。

2.3 符合6.1.3.3 射頻信號協調部分的測試方案

在進行射頻信號協調部分的測試時，德思特可按照標準要求，提供外部的干擾信號發生器產生AWGN信號并在外部進行合理發送給待測件，在該配置中：

• GNSS模擬器內置系統可對信號發生器進行控制
• 信號發生器可采用德思特任意波形發生器AWG-5000系列或用戶現有的設備

此外，德思特提供的Safran GNSS模擬器GSG-8Gen2提供獨特的多端口分別控制能力，因此可以在兩個端口分別仿真GNSS信號與AWGN信號，在外部處理濾波合路后發送給待測件。（*此方案硬件需使用GSG-8Gen2）

3、測試方案價值

GNSS模擬測試解決方案可以支撐用戶進行滿足GB/T 45086.1-2024的一系列測試，為GNSS仿真與測試帶來高效、全面的測試手段：

• 提供自動化測試工具，實現對GB/T 45086.1-2024的自動化測試
• 支持全球范圍內所有星座頻點的仿真，且可任意搭配，提供最大的靈活性
• 高達1000Hz的仿真迭代率，滿足高精度測試需求
• 內置操作系統，搭載高性能配置，可在測試方案中同步控制其余設備與待測件，并對待測件數據進行分析與對比，人為實現冷啟動等
• 高時間性能（PPS偏差<50ps），在定位導航外，更是強大的授時測試工具，名副其實的PNT解決方案

德思特提供的GNSS模擬器是面向下一代的GNSS模擬器，基于軟件定義技術，為未來測試發展提供充分的開放性：

• 通過軟件更新即可支持新興技術（RTK測試、HIL測試、LEO測試等），無需硬件迭代
• 可硬件擴展適應未來更多頻段（如L6）和信號類型需求，降低當前成本投入
• 終身軟件授權與免費升級服務，降低長期使用成本
• 開放的自動化編輯能力，允許用戶自定義適配更多的測試標準

總結

GB/T 45086.1-2024《車載定位系統技術要求及試驗方法 第1部分：衛星定位》的發布對自動駕駛行業與應用有非常大的促進作用，但同時也對測試帶來了新的要求。本文對標準中的技術要求、試驗方法進行深度解讀，并結合德思特提供的Safran GNSS模擬器構建了一套全面支持GB/T 45086.1-2024的測試方案。

一方面，我們極為期待該方案能夠迅速支撐用戶進行符合 GB/T 45086.1-2024 的一系列測試。為GNSS仿真與測試提供高效、全面的測試手段。另一方面，該方案也為未來預留了廣闊的擴展空間和無限的可能性，讓用戶的投入具有更高的價值和長期的意義。

?
