隨著數碼產品如手機、筆記本電腦等產品的廣泛使用，鋰離子電池以優異的性能在這類產品中得到廣泛應用，并在近年逐步向其他產品應用領域發展。1998年，天津電源研究所開始商業化生產鋰離子電池。習慣上，人們把鋰離子電池也稱為鋰電池，現在鋰離子電池已經成為了主流。

鋰電池是一類由鋰金屬或鋰合金為負極材料、使用非水電解質溶液的電池。最早出現的鋰電池來自于偉大的發明家愛迪生，使用以下反應：Li+MnO2=LiMnO2該反應為氧化還原反應，放電。由于鋰金屬的化學特性非常活潑，使得鋰金屬的加工、保存、使用，對環境要求非常高。所以，鋰電池長期沒有得到應用。現在鋰電池已經成為了主流。由于鋰金屬的化學特性非常活潑，使得鋰金屬的加工、保存、使用，對環境要求非常高，所以鋰電池生產要在特殊的環境條件下進行。但是由于鋰電池的很多優點，鋰電池被廣泛的應用在電子儀表、數碼和家電產品上。但是，鋰電池多數是二次電池，也有一次性電池。少數的二次電池的壽命和安全性比較差。

圖1 充電控制芯片的主要功能

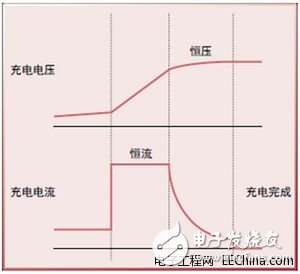

圖2 充電特性實例

筆記本電腦的電池驅動時間取決于充滿電時的電池電壓，若電池電壓較高則驅動時間較長，因此盡可能以較高的電壓完成充電為好。但為了安全地對鋰離子電池充電，需要控制充電電壓，使其不超過鋰離子電池的容許電壓值。設定充電電壓時，既要考慮到電壓精度，又要保持一定的余量，使其不超越安全的上限值。通常，充電設定電壓±100mV的變動將引起電池容量±10％的變化。

由于Nch/Nch同步整流型的同步部分采用了FET，因此，在輸出電壓比輸入電壓低的低Duty狀態下工作時，效率也較高。恒定電流充電時，大電流容易使電腦機箱發熱。異步整流方式與同步整流方式相比由于沒有升壓電路，也無需CB電容和升壓二極管，可由簡單的外置電路構成，因此元器件的布局布線較為容易。

富士通半導體的鋰離子電池充電控制芯片電壓精度可達±0.5％，在充分考慮安全余裕的基礎上，以額定最大電壓安全充電。此外，充電電壓和充電電流的初始設置無須外接電阻，從而削減了元器件的使用數量（BOM）。另外，富士通為其產品陣容增添了Nch/Nch同步整流型和Pch/Di異步整流型兩種不同功能的產品供用戶選擇。

富士通微電子的MB39A132/MB39A134具有1個恒壓控制環路和2個恒流控制環路，可根據電池的殘壓自動切換充電模式，對充電進行控制。該系列產品還具備芯片待機時可獨立工作的ACOK功能，以及無需外接電阻對充電電流和電壓進行設定的初始設置功能。

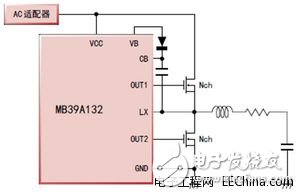

圖3 MB39A132的簡單框圖（Nch/Nch）

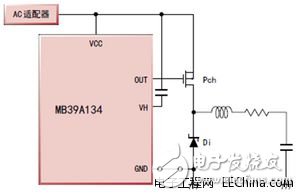

圖4 MB39A134的簡單框圖（Pch/Di）
