Analog Devices Inc. LT8356-1直流-直流LED控制器設計用于驅動大電流LED。在寬電源和輸出電壓下，其固定頻率、電流模式架構實現了穩定工作狀態。電壓反饋引腳用作多個LED保護功能的輸入，使轉換器可以作為恒壓源運行。 LT8356-1可實現升壓、升壓至電池、降壓模式、SEPIC和反激式LED驅動器。

數據手冊：*附件：Analog Devices Inc. LT8356-1 DC-DC LED控制器數據手冊.pdf

Analog Devices LT8356-1檢測負載高側或低側的輸出電流。CTRL和IADJ輸入的乘積提供輸出電流的模擬編程。PWM輸入和PWMTG高側PMOS驅動器提供精確的基于時間的LED調光功能。當由外部數字信號驅動時，PWM輸入在100Hz下提供高達20,000:1的LED調光比。由恒定電壓驅動時，PWM輸入從128個內部生成的精密、指數間隔的調光比中選擇一個，調光比范圍為0.78%
至100%。

特性

• 128:1內部指數PWM調光
• 雙針腳乘法型模擬調光
• 內部擴頻調頻
• 100Hz下20,000:1外部PWM調光
• 0V至120V軌至軌LED電流檢測范圍
• ±2% LED電流調節
• 輸出電壓調節：±2%
• LED短路/開路保護和指示
• 寬輸入電壓范圍：5 V至100 V
• PMOS開關驅動器，用于PWM和輸出斷開
• 恒定電壓和恒定電流調節
• 可調開關頻率高達2MHz
• 帶遲滯的可編程VIN UVLO
• 工作溫度范圍：-40 °C至+125 °C
• 側面可焊接的20引腳3mm x 4mm QFN封裝
• 符合汽車應用類AEC-Q100標準

應用

• 高壓LED應用
• 汽車前照燈/行車燈
• 精確的限流穩壓器

典型應用

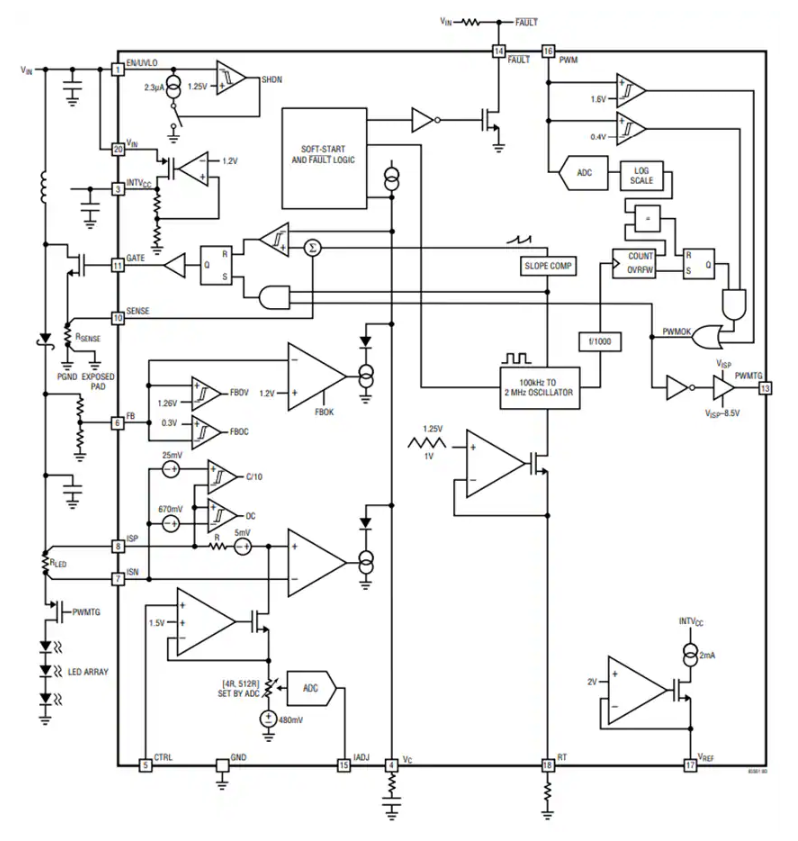

方框圖
