TPS543x21 是一款高效率、高電壓輸入、易于使用的同步降壓轉換器，具有很高的設計靈活性。TPS543x21 具有 3.8V 至 18V 的寬工作輸入電壓范圍，專為由 5V、12V 電源總線軌供電的系統而設計。該器件支持高達 5A、4A、3A 的連續輸出電流和 98% 的最大占空比。
*附件：tps543521.pdf

TPS543x21 使用具有內部補償功能的固定頻率峰值電流控制，可實現快速瞬態響應以及良好的線路和負載調節。通過優化的內部環路補償，該器件無需在較寬的輸出電壓范圍和開關頻率內進行外部補償。集成自舉電容器有助于實現單層 PCB 并減少外部元件數量。

TPS543x21 可通過 RT/SYNC 引腳設置 200kHz 至 2.2MHz 的寬開關頻率，實現高度的設計靈活性。該器件具有輕負載條件下的脈沖頻率調制 （PFM）、強制連續導通調制 （FCCM） 選項，以及具有不同 MODE 引腳配置的可調軟啟動 （SS） 時間/電源正常 （PG） 指示器。

TPS543x21 提供保護功能，包括熱關斷、輸入欠壓鎖定、逐周期電流限制和打嗝短路保護。TPS543x21 采用 9 引腳、1.5mm × 2.0mm QFN 封裝，引腳布局可用于單層 PCB 布局，結溫的額定溫度范圍為 –40°C 至 150°C。

特性

• 針對廣泛的應用進行配置
  • 3.8V 至 18V 輸入電壓范圍
  • 高達 5A （TPS543521）、4A （TPS543421）、3A （TPS543321） 連續輸出電流
  • 0.6V ±1% 參考電壓（–40°C 至 150°C）
  • 70ns 和 114ns 最小接通和關斷時間
  • 8us 最大開關導通時間
  • 98% 最大占空比
• 高效率
  • 集成 47mΩ 和 21mΩ MOSFET
  • 28uA 的低靜態電流（典型值）
• 易于使用且設計尺寸小
  • 具有內部補償?shù)姆逯惦娏骺刂颇Ｊ?/li>
  • 200kHz 至 2.2MHz 可選頻率
  • 可與外部時鐘同步（支持相移）：200kHz 至 2.2MHz
  • 輕負載條件下的可選 PFM / FCCM
  • 可選擇可調軟啟動時間，電源良好指示功能
  • 良好的 EMI 性能，具有擴頻和優化的引腳排列
  • 高側和低側 MOSFET 的打嗝過流 （OC） 限制
  • 非閉鎖保護，用于過溫保護 （OTP）、過流保護 （OCP）、過壓保護 （OVP）、欠壓保護 （UVP） 和欠壓鎖定 （UVLO）
  • 集成自舉電容器，支持單層 PCB 布局
  • –40°C 至 150°C 工作結溫
  • 1.5mm × 2.0mm QFN 封裝

參數

方框圖

1. 產品概述

• ?設備名稱?：TPS543521
• ?類型?：3.8V至18V輸入，5A同步降壓轉換器
• ?特點?：高效、高電壓輸入、易于使用、設計靈活
• ?應用領域?：醫療、健康、建筑自動化、測試測量、多功能打印機、企業投影儀、便攜式電子設備、有線網絡、無線基礎設施、分布式電源系統

2. 主要特性

• ?輸入電壓范圍?：3.8V至18V
• ?輸出電壓范圍?：0.6V至可調
• ?連續輸出電流?：5A
• ?效率?：高效設計，支持高達98%的占空比
• ?開關頻率?：200kHz至2.2MHz可調
• ?保護功能?：過溫保護（OTP）、過流保護（OCP）、過壓保護（OVP）、欠壓保護（UVP）、欠壓鎖定（UVLO）
• ?封裝?：1.5mm × 2.0mm QFN包裝
• ?工作溫度范圍?：-40°C至150°C

3. 功能描述

• ?固定頻率峰值電流控制?：具有內部補償，實現快速瞬態響應和良好的線路及負載調節
• ?模式選擇?：輕載條件下可選脈沖頻率調制（PFM）或強制連續導通模式（FCCM），可調軟啟動時間，電源良好（PG）指示功能
• ?同步整流?：集成47mΩ和21mΩ MOSFETs，提高效率
• ?EMI性能?：具有頻率擴展頻譜功能，優化引腳布局，減少電磁干擾
• ?熱保護?：內置熱關斷功能，防止過熱損壞

4. 封裝與尺寸

• ?封裝類型?：1.5mm × 2.0mm QFN
• ?引腳數?：9引腳

5. 應用與支持

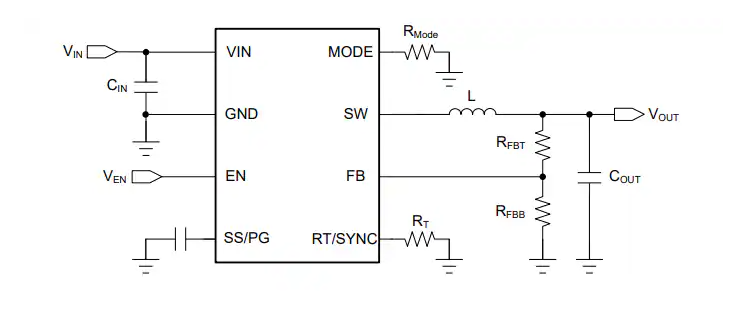

• ?典型應用?：提供醫療、便攜式電子設備等領域的典型應用電路
• ?設計工具?：可使用WEBENCH? Power Designer進行定制設計，優化效率、尺寸和成本
• ?文檔支持?：提供相關應用筆記和技術文檔，如EMI設計指南和瞬態響應優化指南
• ?社區支持?：TI E2E?支持論壇提供設計幫助和解答
