CSW01-單通道液位檢測傳感器應用方案
CSW01 是一款先進的高科技信號處理技術用于一段液位檢測的專用集成電路。基于電容感應的檢測傳感器原理，集成我們公司花費多年研究的獨特算法，能夠做到智能識別。CSW01傳感器及模塊無論容器中有液體通電，還是無液體通電，都能實現正確指示液位狀態。本產品既可適用于直接接觸液體的檢測裝置，也可適用于非接觸液體的檢測裝置，尤其是非接觸式的檢測更安全更方便、更有優勢，也可防腐蝕、防污染。
1.產品特征
1.1差分靈敏度校準的單通道電容式檢測傳感器。
1.2低功耗，外圍元器件簡單，成本低。
1.3開漏數字輸出，單通道輸出（TTL電平）。
1.4內部電源復位，高穩定性，高靈敏度。
1.5感應靈敏度可調，通過外圍元件調試簡單方便。
1.6嵌入式通用和正常噪聲消除電路，抗干擾能力強。
1.7傳感器芯片封裝SOT23-6，體積小方便精細設計。
1.8模塊方案可按照客戶的需求定制。
2.產品應用
2.1飲水機、凈水器、咖啡機、水蒸鍋、空調扇、負離子發生器等智能家用電器產品。
2.2醫療藥水檢測儀器。
2.3流體液體傳感器。
2.4薄膜開關替換。
2.5坐浴盆、馬桶座傳感器。
2.6人機交互界面與互動游戲設備。
2.7空氣凈化器、加濕器、霧化器等壞境凈化設備。
2.8魚缸設備、花園、假山、花盆、噴水池等景觀設備。

3.產品參數
3.1傳感器芯片
腳位說明

最大額定值

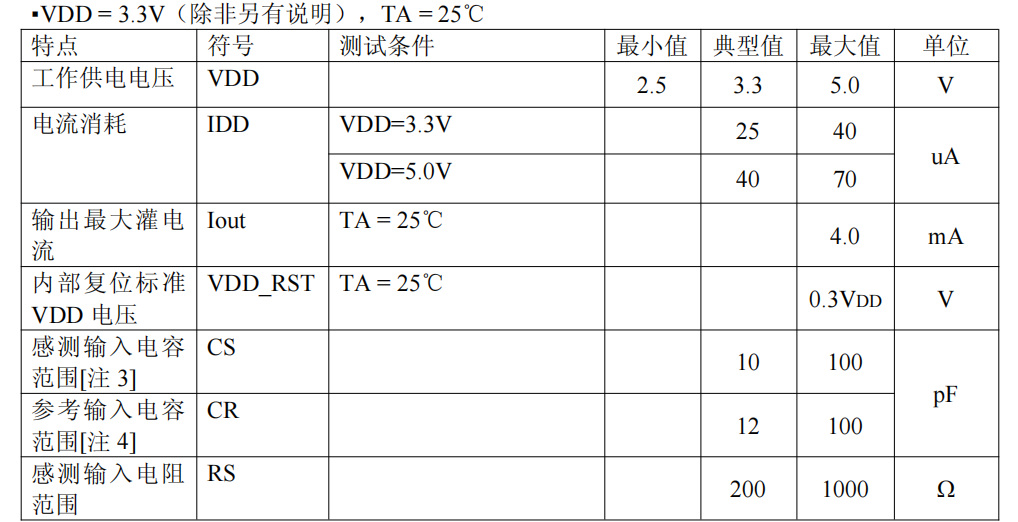

電氣特性

3.2傳感器模塊

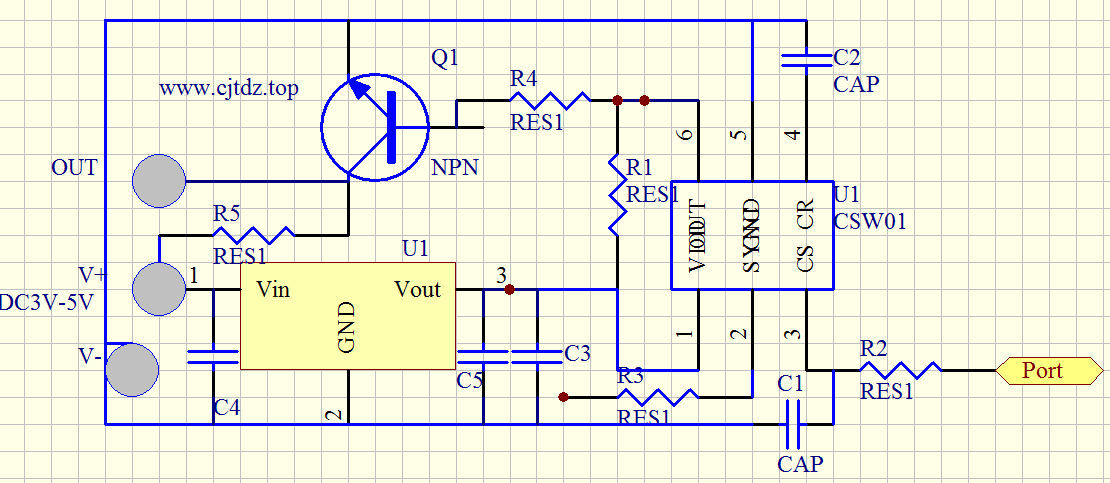

4.1 NPN輸出直接驅動負載

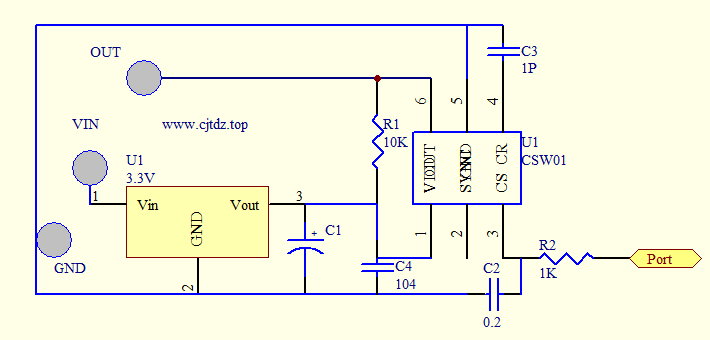

4.2 漏極開路輸出高電平（連接MCU控制器）

備注：
*芯片3腳CS電容C4（C2)是靈敏度調節電容，CS值越低，靈敏度越高。
*芯片4腳CR電容C5（C3)是差分靈敏度校準電容，CR值與總CS電容幾乎相同。
*芯片3腳TP電阻R5（R2)是TP限流電阻(推薦200Ω到1KΩ
)，電阻應盡量靠近芯片3腳，以減小布線造成的感應誤差。
*4.2原理圖OUT輸出高電平信號（默認），檢測到有水時輸出低電平信號。

5.PCB規格圖

6.模塊實物圖

審核編輯 黃宇
