一、國家能源局近日發布《關于做好新能源消納工作保障新能源高質量發展的通知》，《通知》針對網源協調發展、調節能力提升、電網資源配置、新能源利用率目標優化等各方關注、亟待完善的重點領域，提出了具體要求，對規劃建設新型能源體系、達成“雙碳”目標具有重要意義。

針對分布式光伏政策提倡就地消納，不允許并網，對于新上的分布式光伏需要設置防逆流管理，那我們應當在哪里監視呢？
分布式光伏發電系統的并網點，是指分布式光伏發電系統與電網的連接點，而該電網可能是公共電網，也可能是用戶電網。
如圖所示，虛框為用戶電網，該用戶電網通過公共連接點C與電網相連。在用戶電網內部，有兩個分布式光伏發電系統，分別通過A點和B點與用戶電網相連，A點和B點均為并網點，但不是公共連接點。在D點有分布式光伏發電系統直接與公共電網相連，D點是并網點，也是公共連接點。

因此分布式光伏的防逆流應當監視公共連接點處的上網功率

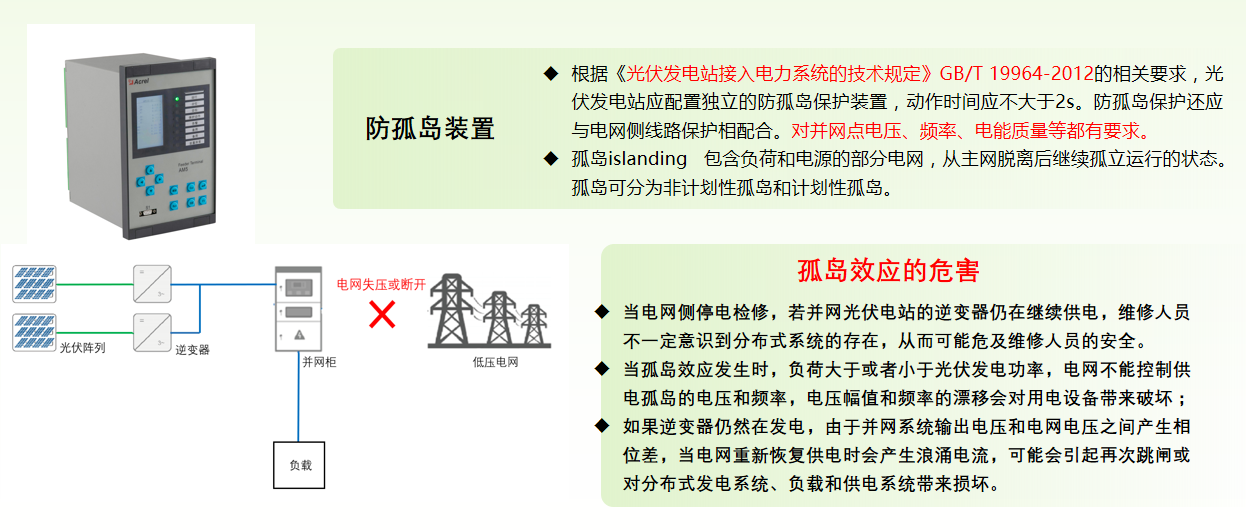

孤島效應的危害

當電網側停電檢修，若并網光伏電站的逆變器仍在繼續供電，維修人員不一定意識到分布式系統的存在，從而可能危及維修人員的安全。 當孤島效應發生時，負荷大于或者小于光伏發電功率，電網不能控制供電孤島的電壓和頻率，電壓幅值和頻率的漂移會對用電設備帶來破壞； 如果逆變器仍然在發電，由于并網系統輸出電壓和電網電壓之間產生相位差，當電網重新恢復供電時會產生浪涌電流，可能會引起再次跳閘或對分布式發電系統、負載和供電系統帶來損壞。

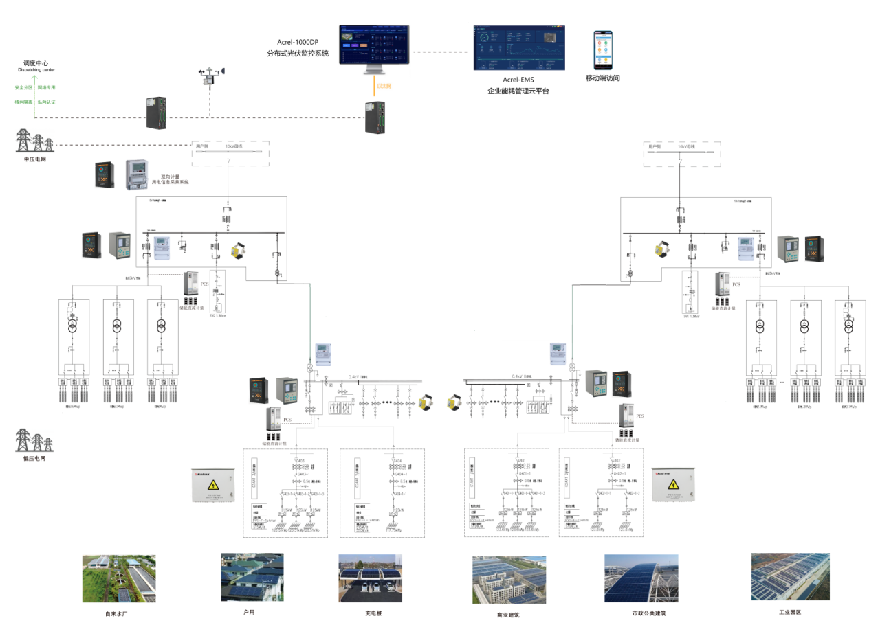

二、通過Acrel-1000DP分布式光伏監控系統平臺即可對用戶光伏發電、用電進行集中監控、統一調度、統一運維，滿足用戶可靠、安全、節約、高效、有序用電的要求。對用戶提供運維服務，實現能源互聯，信息互通，打破信息孤島；根據用電設備負荷重要性分級管理，錯峰有序用電。

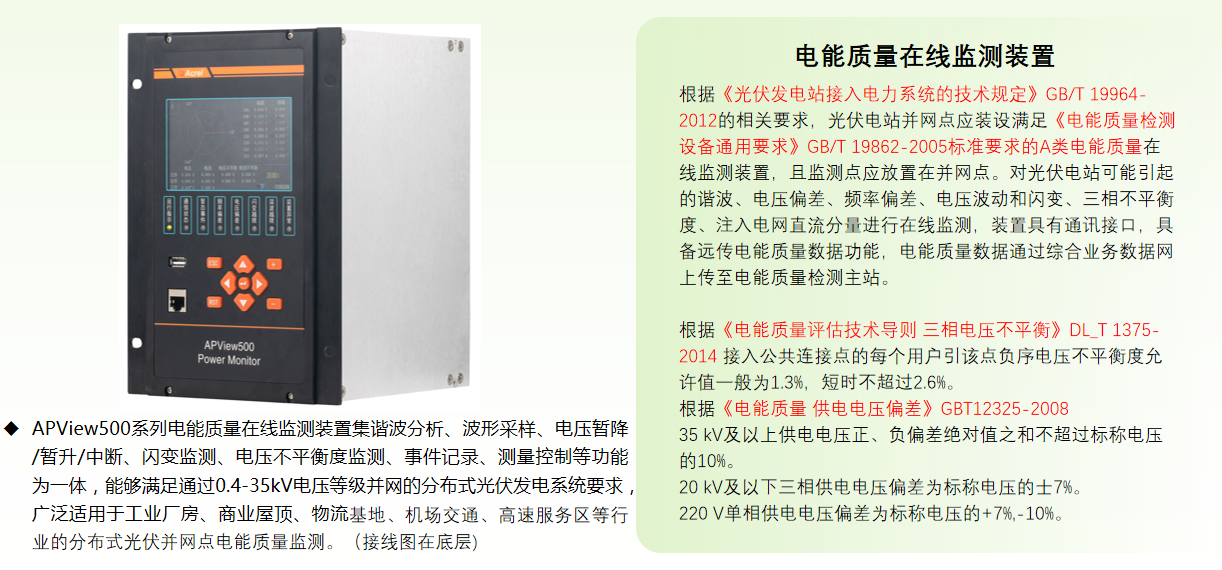

分布式光伏電能質量監測

防逆流裝置

三，分布式光伏系統功能

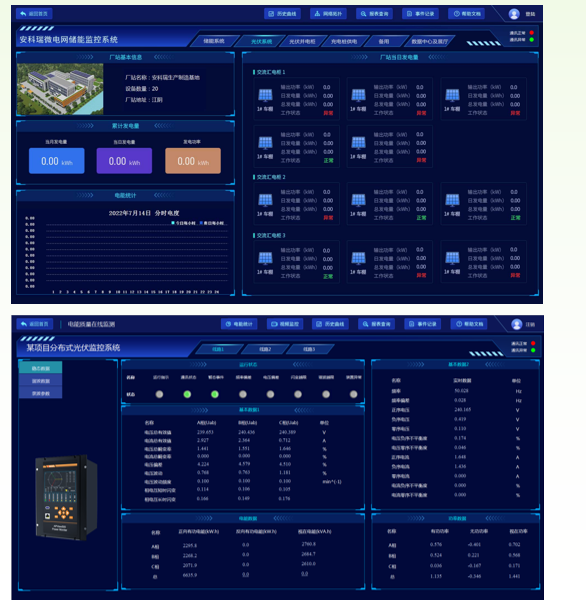

綜合監測界面

展示光伏電站名稱、位置、逆變器數量等基本信息；

統計當前光伏電站日、月、年發電量；

按匯流數據分散分析每組光伏組件發電功率以及工作狀態。

電能質量監測界面

監測站內電能質量檢測儀所采集數據，如電壓有效值，偏差率，諧波畸變率，電流有效值，分相功率，總功率等； 通過柱狀圖展示電能質量檢測儀諧波和間諧波各頻譜； 通過曲線圖展示三相電流/電壓諧波數據、實時負荷曲線、有效值/波動/偏差/閃變等參數； 展示所選站點下全部電能質量檢測儀所有暫態事件。

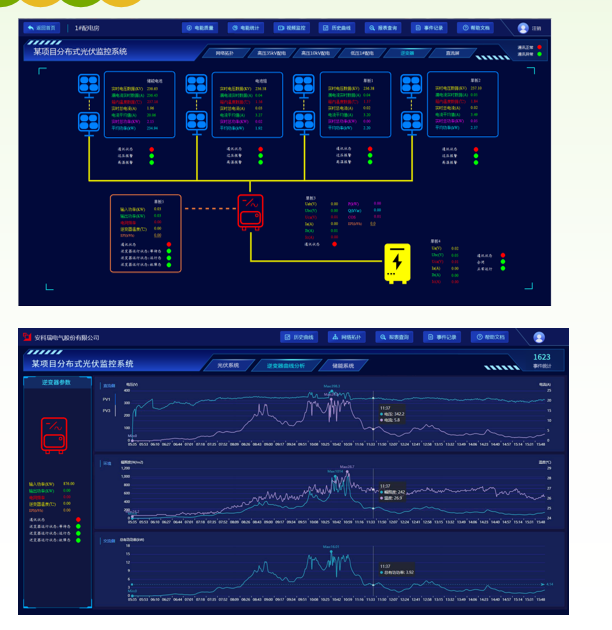

分布式光伏組件監控界面

監測整個光伏陣列各個組件的電壓、電流、功率等電參量信息； 監測逆變器當前輸入功率、輸出功率、溫度及當前狀態等信息； 監測逆變器交直流側電參量信息。

逆變器曲線分析界面 （陽光電源，錦浪，固德威，華為）展示逆變器交流側總有功功率曲線； 展示逆變器直流側電壓曲線； 展示當前光伏發電站所處環境溫度曲線； 綜合分析環境對光伏發電的影響。

四，案例分項

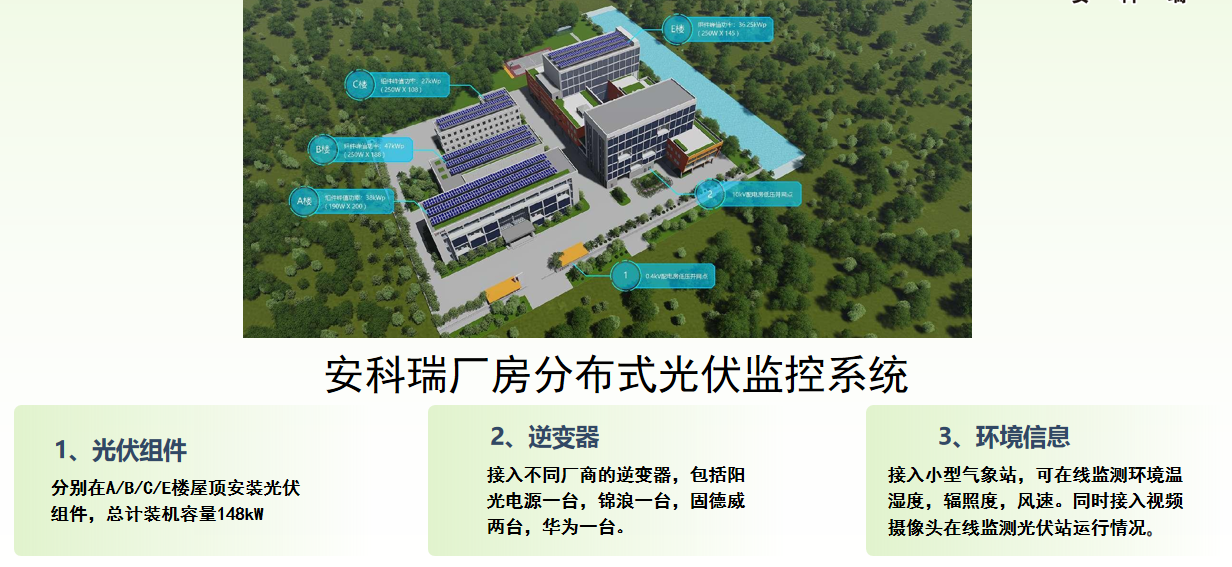

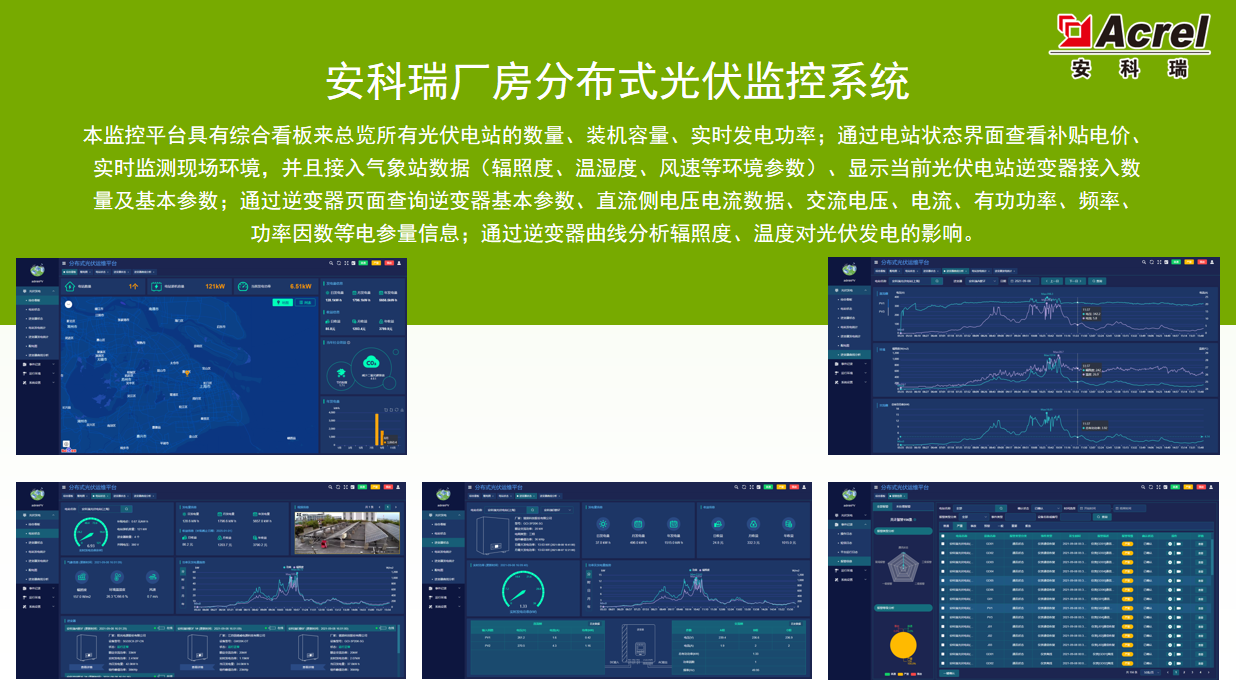

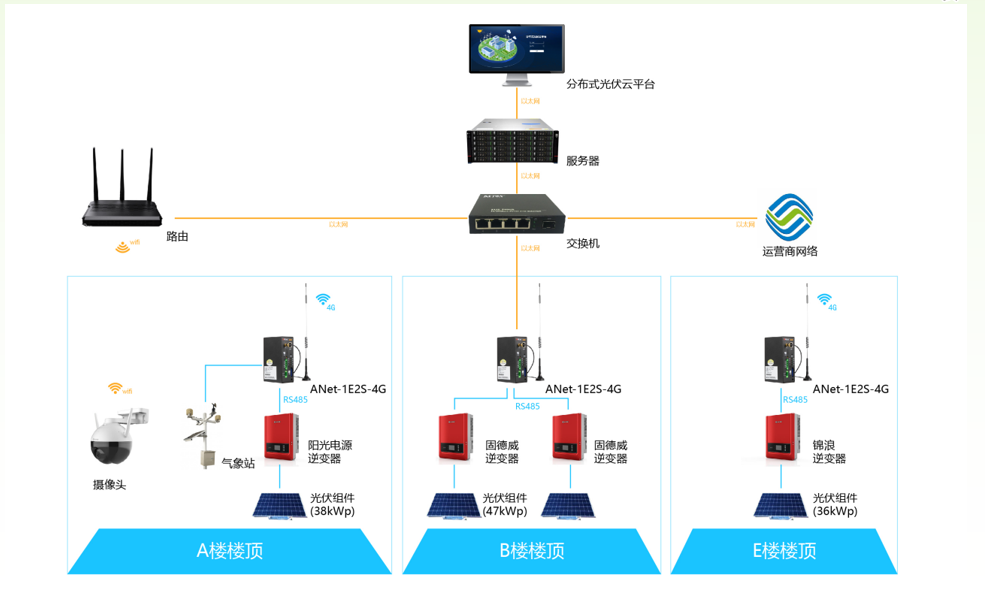

廠房分布式光伏監控系統
