基于TSI721的 PCIe轉RapidIO高速數據傳輸卡

一、板卡概述
本卡是基于IDTTSI721橋芯片，用于實現SerialRapidIO(S-RIO)Gen2.1到PCIExpress(PCIE)Gen2.1協議轉換，將基于RapidIO的對等網絡多重處理器集群拓展至x86處理器環境，能夠?qū)崿F(xiàn)基于RapidIO的對等網絡多重處理器集群和基于x86處理器環境之間的高速數據互傳。

本卡可提1路高速Q(mào)SFP+連接器光纖S-RIO收發接口。

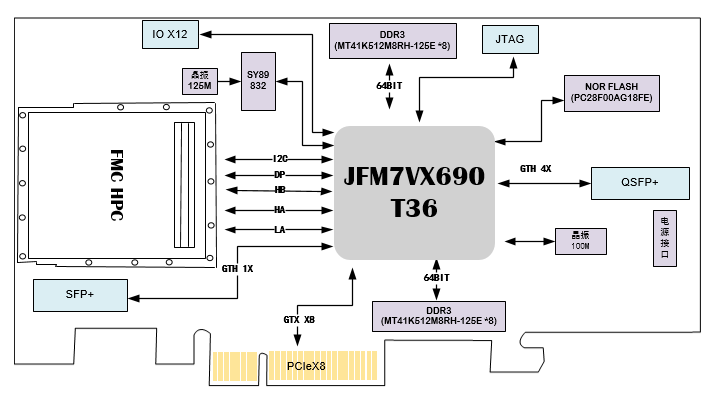

系統框圖

二、功能和技術指標

PCIe端的特征：

支持PCIe2.1協議標準
通道的速率可配置，通道的速率：5/2.5GbaudLinkspeed
傳輸通道數：4xLanes
S-RIO端的特征：

支持協議S-RIO2.1標準
通道的速度率可配置，通道的速率：5/3.125/2.5/1.25GbaudLinkspeed
靈活的物理傳輸接口：1通道4xLinkWidth的QFSP+的光纖收發器接口
支持LanesReversal功能
板卡的特征：

支持IEEE1149.1/1149.6標準的JTAG調試接口
支持I2C標準的調試接口
靈活的配置：DIP開關配置TSI721工作模式
電源供電：PCIE供電或標準ATX12V電源接口供電
1個復位按鈕，可用于系統復位
提供Window驅動程序
提供Window下的Demo程序
所有的器件件支持商業級、工業級
三、應用領域

聲納信號處理平臺
軟件無線電處理平臺
圖像信號處理平臺
