一、為什么要用Serdes

傳統的源同步傳輸，時鐘和數據分離。在速率比較低時（《1000M），沒有問題。

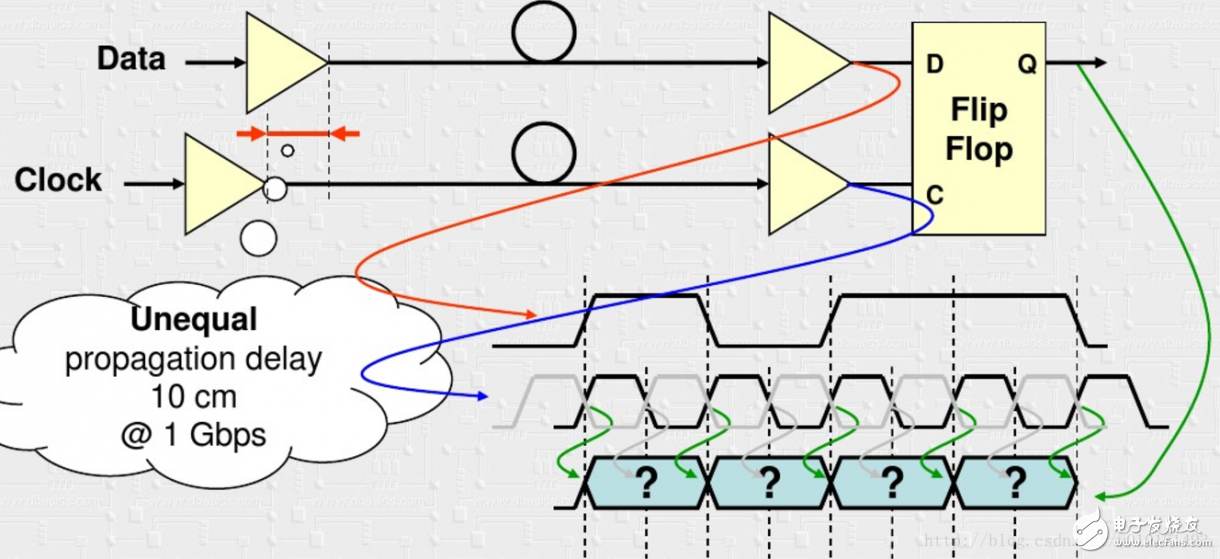

在速率越來越高時，這樣會有問題

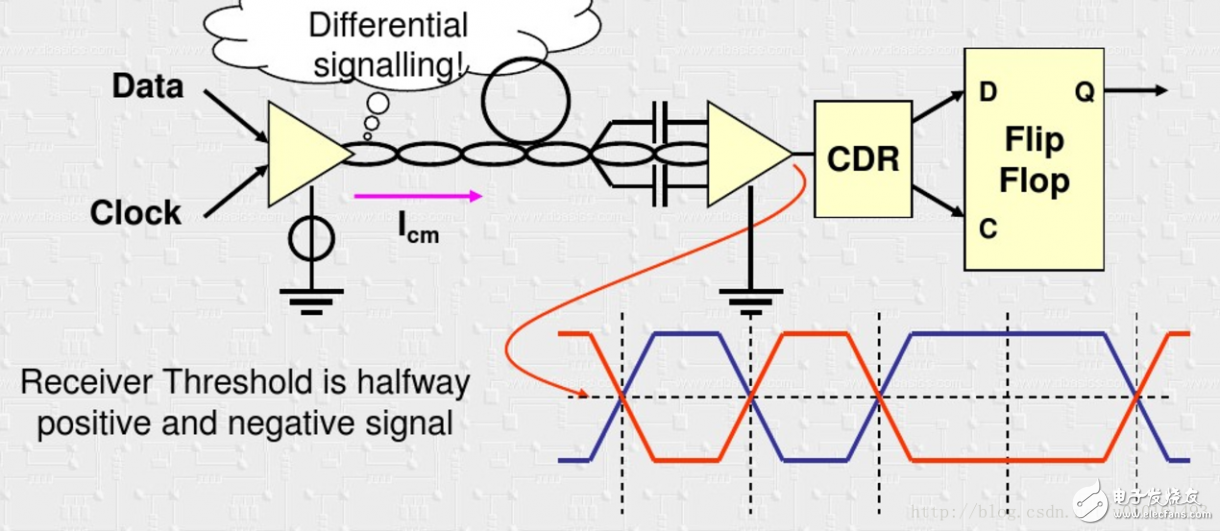

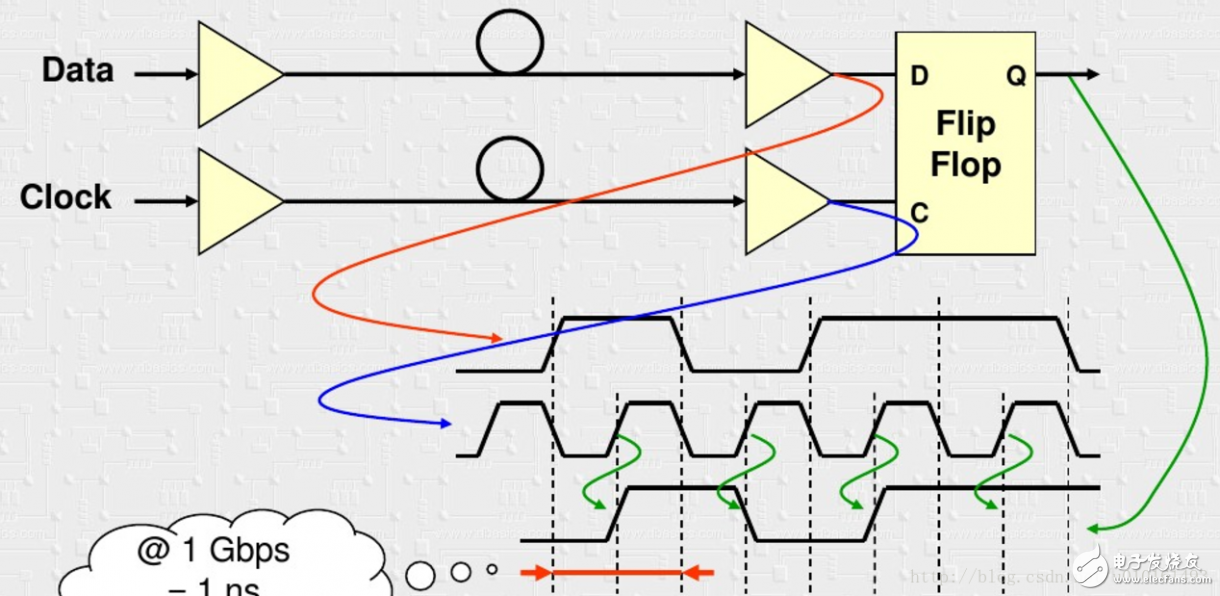

由于傳輸線的時延不一致和抖動存在，接收端不能正確的采樣數據，對不準眼圖中點。然后就想到了從數據里面恢復出時鐘去采樣數據，即CDR

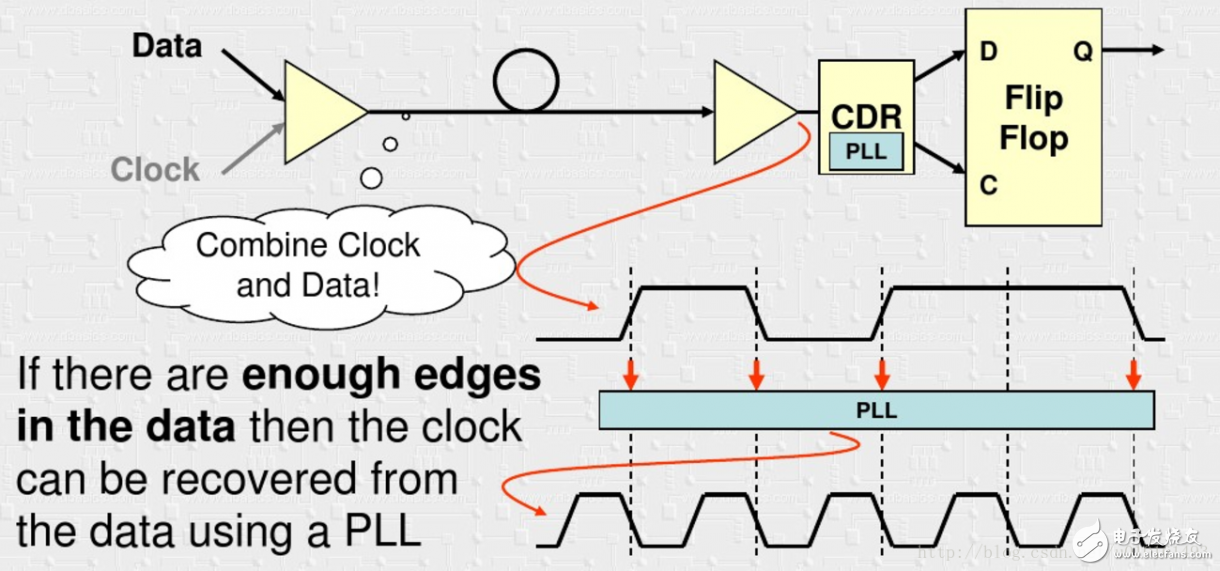

這樣就不存在延遲不一致的情況，有輕微的抖動也不會影響采樣（恢復的時鐘會隨著數據一起抖動）。

二 、為什么要用8b10b，64b66b？

1 提供足夠的跳變來恢復時鐘

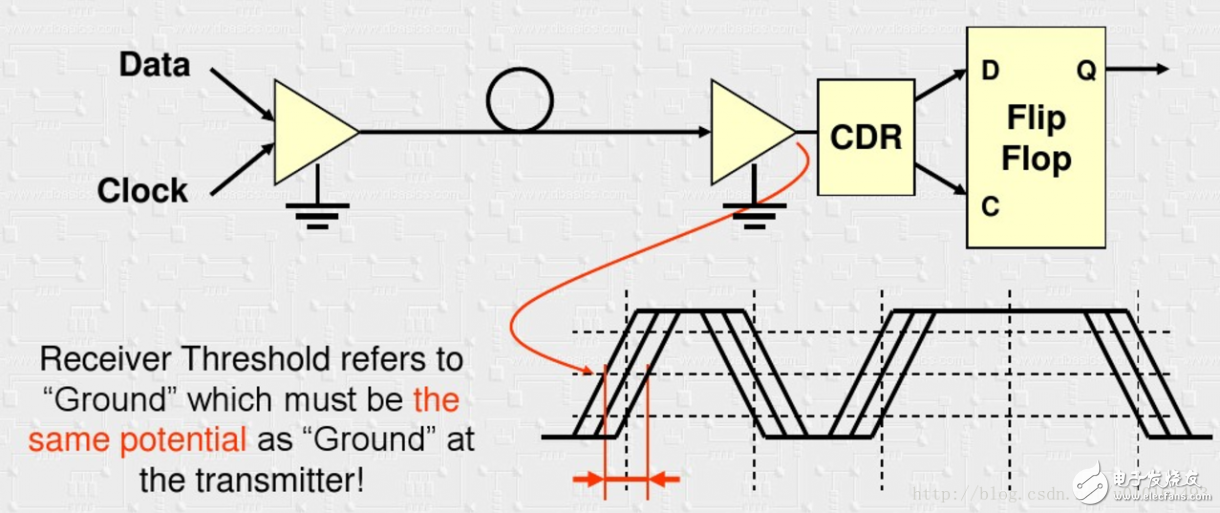

這樣還有問題，收發兩端必須共地，但往往很難實現。

于是采樣差分信號傳輸，為了防止共模電壓在接收端導致電流過大，使用電流驅動模式。看到接收端有電容進行交流耦合，隔直流。這樣又帶來一個問題，需要DC平衡。所以有了下面另一個原因。

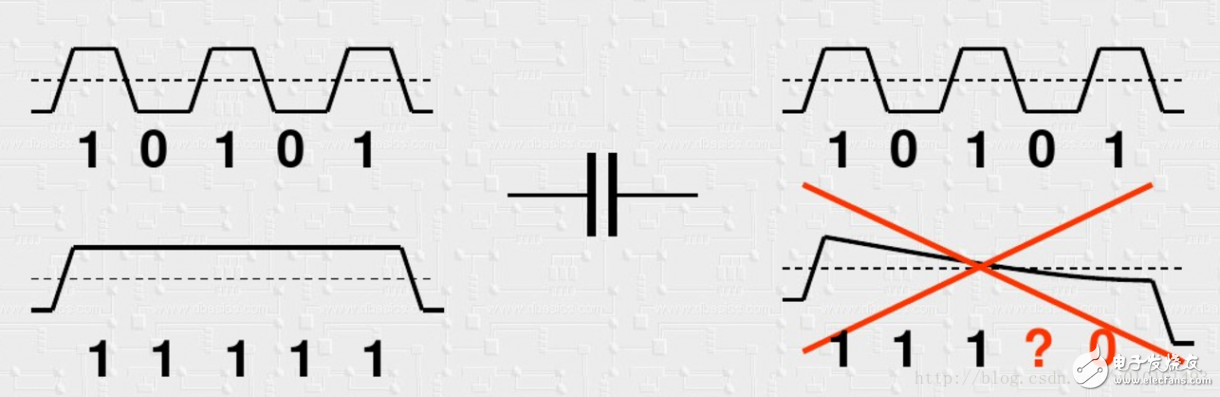

2 DC平衡，即0和1的數量要相等。

3 run length，0和1連續出現的最大長度

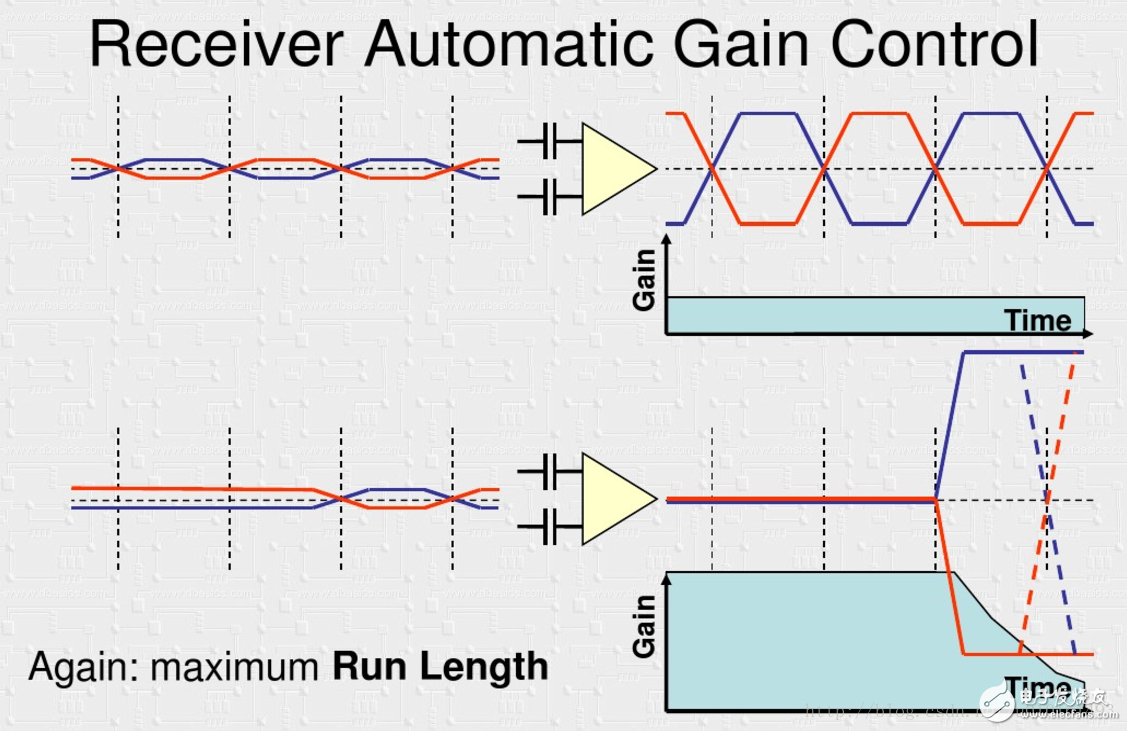

AGC自動增益控制需要交流分量才能實現放大

4 comma碼，K碼

在serdes上面的高速串行流在接收端需要重新串并轉化成多字并行，怎么找到字的邊界進行對齊呢？

這就需要一個特殊的序列，這就是comma碼。

傳輸過程中需要的一些控制，最好不要和數據沖突了，這就是K碼。

基于以上四個原因，就有了8b10b，64b66b的出現。

三 、8b10b編碼

8b10b編碼一句話概括起來就是把8bit的數據變成10bit的數據，其中所有1或0的個數不會超過6個，并且連續的1或0的個數不會超過4個。這樣原本1024的漢明空間編碼后就大大減小了。其中有256個data碼和12K碼控制碼。這樣數據和控制碼不會重合。

其中K28.1，K28.5，K28.7可以作為分隔碼，也叫comma碼，用于接收端在串行的數據流中找到字節邊界。常用的K28.5即0xBC。因為正常傳輸?shù)臄?shù)據也可能有0xBC，怎么區分呢？是有一根單獨的控制線，tx_is_K在傳輸K碼時拉高，在傳數據時拉低，去控制8b10b的編碼模塊到底是編碼成數據還是控制K碼。

四、Xilinx Serdes的幾個細節

1.COMMA碼使用

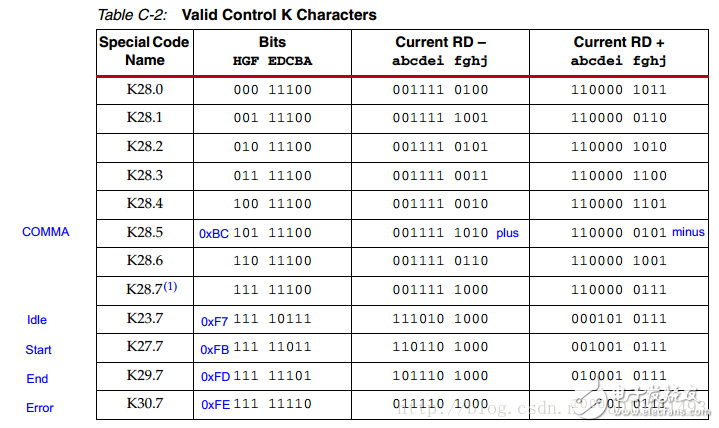

K28.5，0xBC，+0101_111100，-1010_000011; 為檢測字節分割。

使用其它K碼，作為幀開始，幀結束，時鐘修正和數據對齊。

2.多字節處理

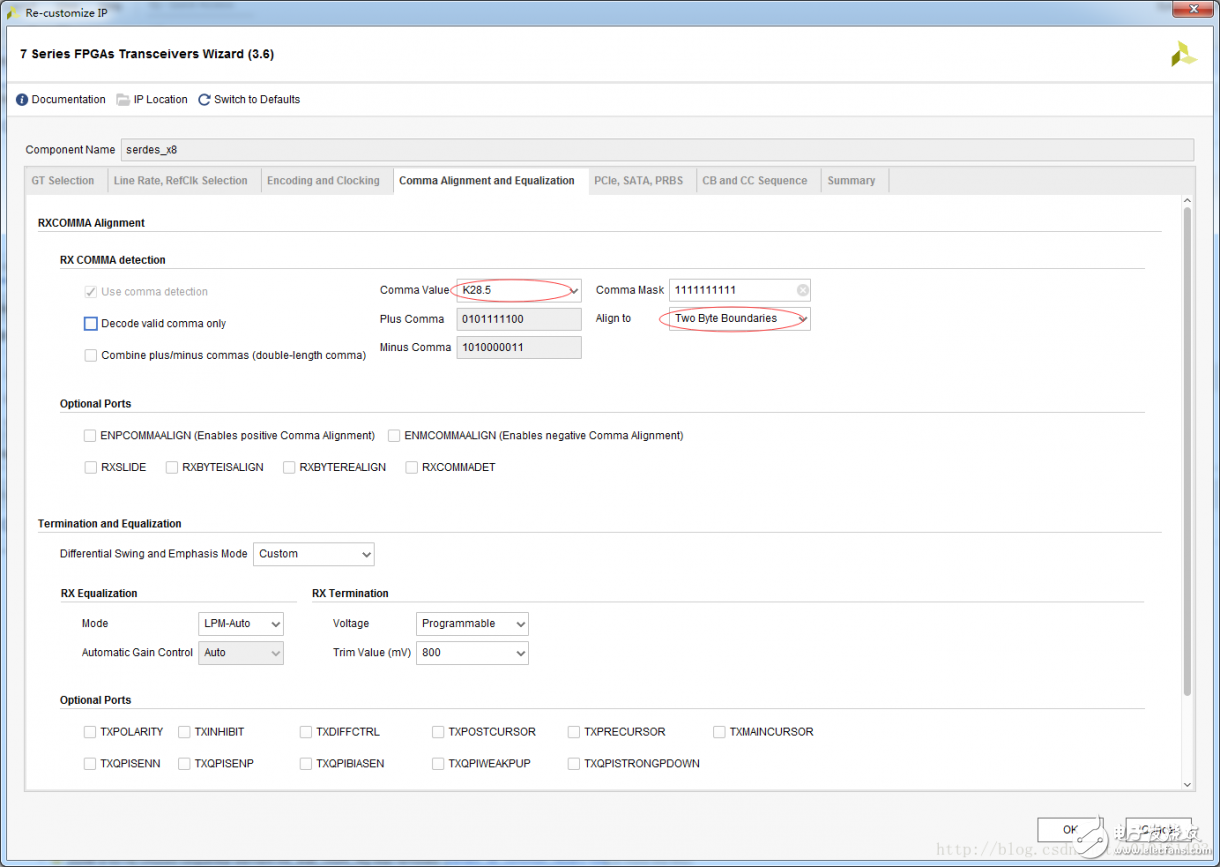

在數據率比較高的時候，外部位寬可能是2字（16位）或者4字（32位）。這是如果收發雙方不約定好在高低哪個字發送comma碼，這時是可以檢測字邊界，但接收端就會出現高低字節翻轉的情況。在任意對于單COMMA的數據對齊，選擇偶數字節對齊。發送的時候 0x5ABC-》2’b01。

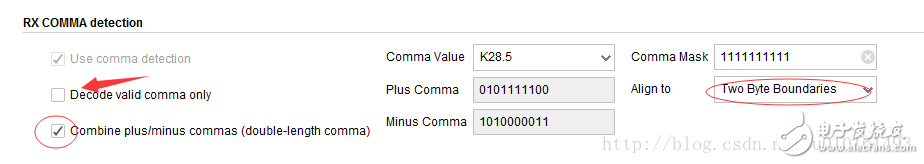

也可以選擇發送組合的comma碼，就是把NP的comma拼接起來發送，這樣接收端就檢測16bit的雙字邊界。也可以避免上面的情況出現。發送的時候0xBCBC-》2’b11

注意：decode valid comma only不要選，因為還可能發送其他的K碼用于控制。反正8b10b是用的收發器硬核的資源，不用白不用。

3、環回設置：

1.“000”：正常模式

2.“001”：近端PCS環回

3.“010”：近端PMA環回

4.“100”：遠端PMA環回

5.“110”：遠端PCS環回

注意Xilinx例化的example的文件中配置的環回是預留環回接口的意思，仍然需要另外手動配置。

4、fsm_down狀態機

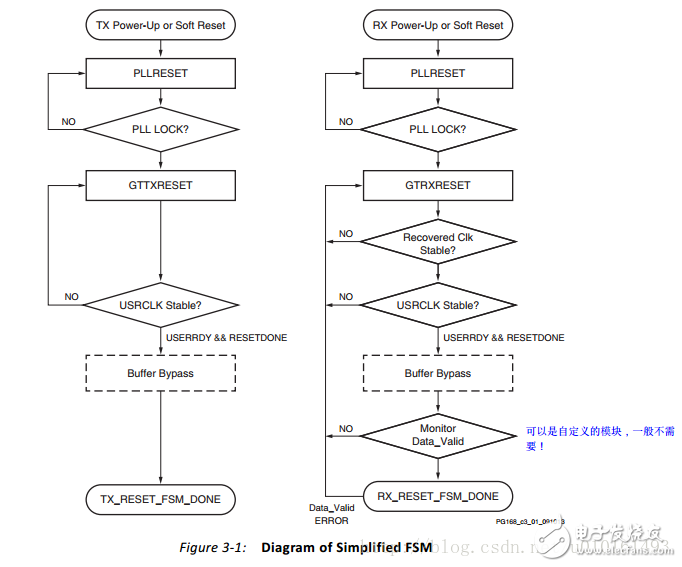

在Monitor Data_Valid模塊，是用的frame_check的正確的信號，校驗失敗會導致復位GTrxreset?？梢圆挥眠@個反饋，直接置1。需要手動改一下。
