10.5英寸iPad Pro拆解:4GB內存 維修成本增高

454398 ? 來源:網絡整理 ? 作者:佚名 ? 2018-02-12 11:22 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

本周早些時候,蘋果的10.5英寸iPad Pro正式開售。不管是買了新產品的朋友還是仍在觀望的朋友,應該都很想知道這個新產品里面到底是什么樣。今天就讓我們跟著iFixit的拆解來了解吧

-全層壓10.5英寸氧化物TFT True Tone LED背光顯示屏,分辨率2224 × 1668(264ppi),整合ProMotion技術

-第四代64位A10X處理器,M10協處理器

-1200萬像素OIS后置攝像頭,支持30fps 4K視頻錄制,前置700萬像素FaceTime攝像頭,支持1080p視頻錄制

-自動平衡、四個揚聲器音頻輸出

-Touch ID、2個麥克風、環境光傳感器、加速計、氣壓計、3軸陀螺儀

-雙頻802.11a/b/g/n/ac MIMO Wi-Fi和Bluetooth 4.2

-容量版本有64GB、256GB和512GB

-顏色版本包括金色、銀色、深空灰色以及玫瑰色

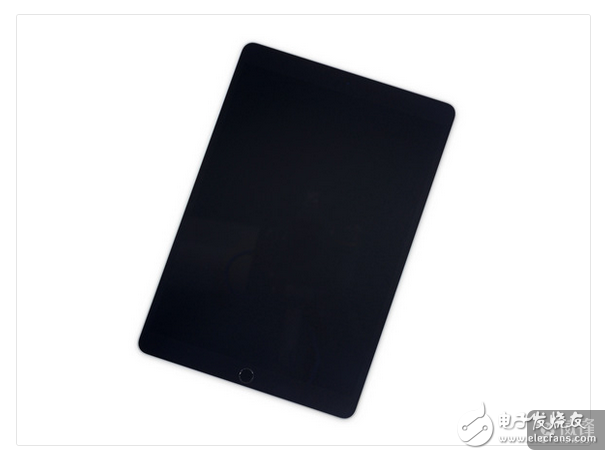

全新的硬件規格、全新的屏幕尺寸,10.5英寸iPad Pro也迎來了全新的型號A1701。都說10.5英寸iPad Pro比9.7英寸iPad Pro稍微大一點。那“大一點”到底是大多少呢?

去年9.7英寸iPad的機身尺寸是9.4" x 6.6",新的10.5英寸iPad Pro則是9.8" x 6.8",兩者機身厚度都是0.24"??偟膩碚f就是,并沒有大出多少。

這也就意味著機身邊框大大地縮減了。所以用慣iPad的用戶可能會發現,新iPad Pro握在手中真不會覺得它變得更大了,只是看起來更大而已。

其他方面的變化還包括:麥克風小圓洞位置變化,從后置攝像頭旁邊換到了前置攝像頭旁邊。

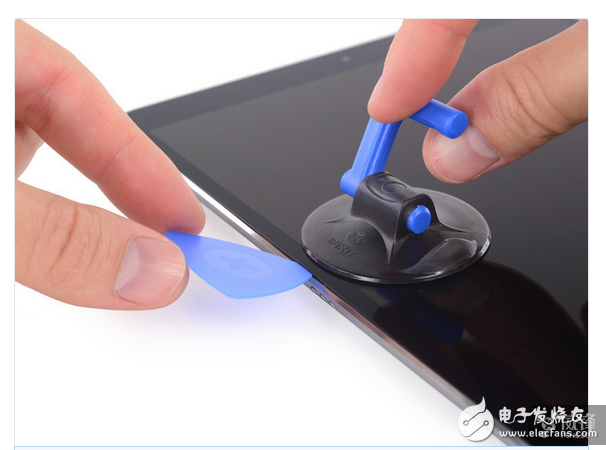

和以前的iPad一樣,還是使用了大量強力粘合膠,只是因?yàn)闄C(jī)身邊框變得更窄了,所以在顯示屏和層壓玻璃之間塞入東西變得更容易了。如果你是一個拆解設備的老手,各種工具都備齊了的話,那么要打開這臺iPad Pro還是不難的。

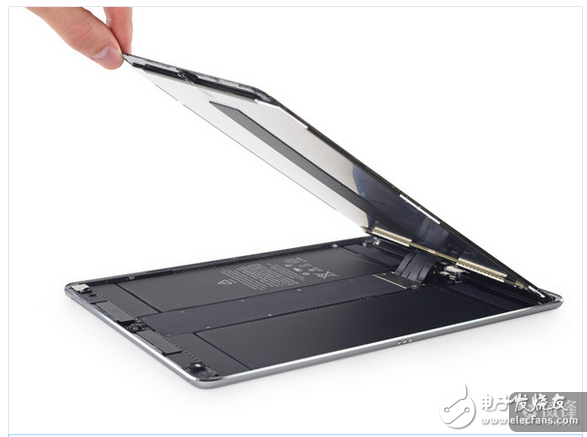

以前的拆解經驗讓iFxit在分離屏幕和機身時顯的比較小心翼翼,因?yàn)橐粋€(gè)不小心就很有可能會切斷顯示屏的纜線。不過出乎意料的是,這款iPad Pro的顯示屏纜線這回走線不那么隨意了,蘋果把線放到了中間,被割斷的可能性很小。

iFixit表示以前只見到過一次iPad內部是這樣部署的,或許蘋果終于決定都采用這種更為對稱的設計,讓Pro產品線的內部設計變得更加統一。

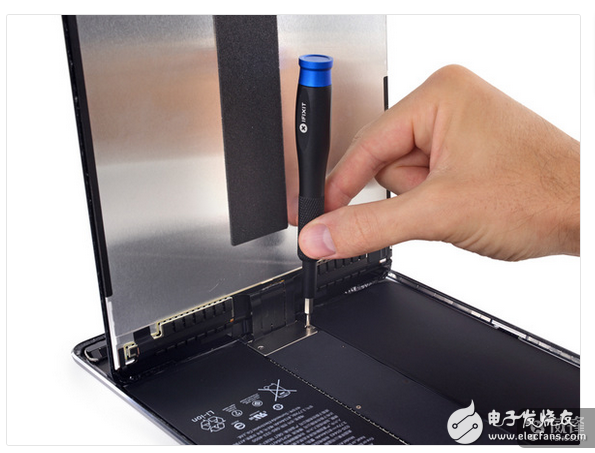

現在蘋果更習慣用飛利浦螺絲釘來固定屏幕纜線,不像在iPhone 7和7 Plus中使用三點螺絲釘。

蘋果把屏幕纜線連接到Lightning接口附近,而不是放在正中間,在種位置上修理時還是會比較簡便一點。

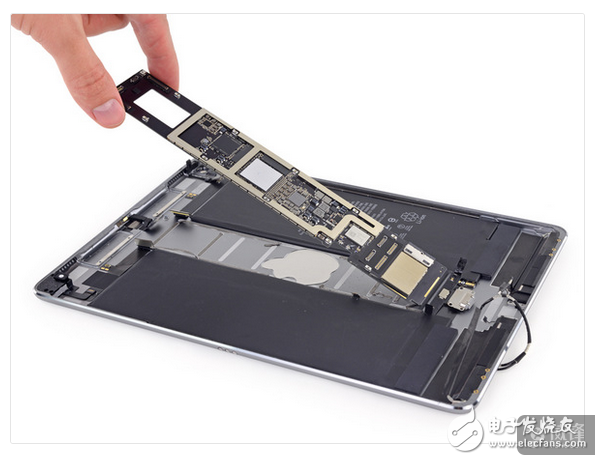

接下來還是得把被強力膠水黏住的邏輯板拿出來。希望有電池拉帶,這樣比較方便取出電池。

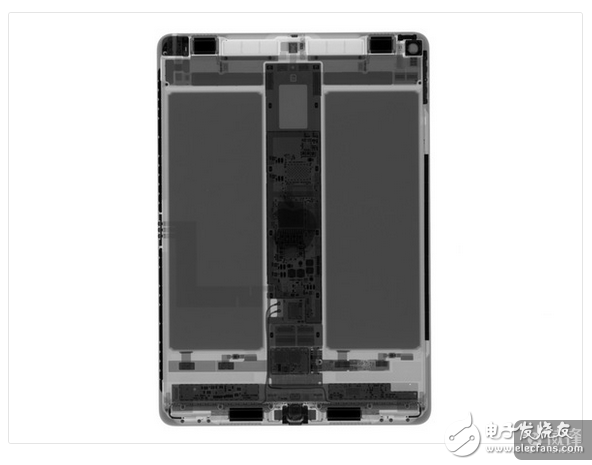

看看X光下的iPad Pro機身內部是這個樣子的,圖片來自Creative Electron。

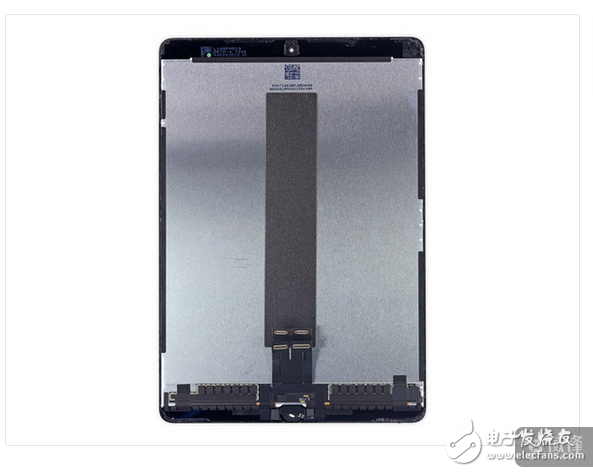

裸眼之下顯示屏和前幾代的并沒有什么區別。它的分辨率是264ppi。120Hz的刷新率也是很了不起的。這大概也是它需要四條連接線的原因吧,以前的iPad只需要兩條連接線。

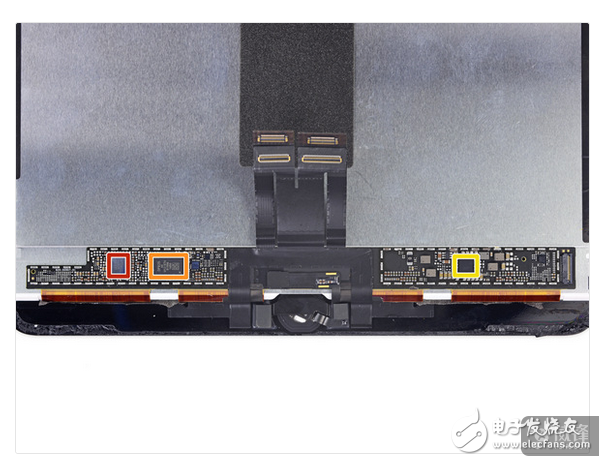

更薄的邊框、True Tone技術也讓這個屏幕顯得與眾不同。我們在這個屏幕上看到了:

-紅色:Intersil 248828 R703CM

-橙色:Parade Technologies DP825時序控制器(應該是前幾代iPad Pro的升級版)

-黃色:Texas Instruments TPS565158

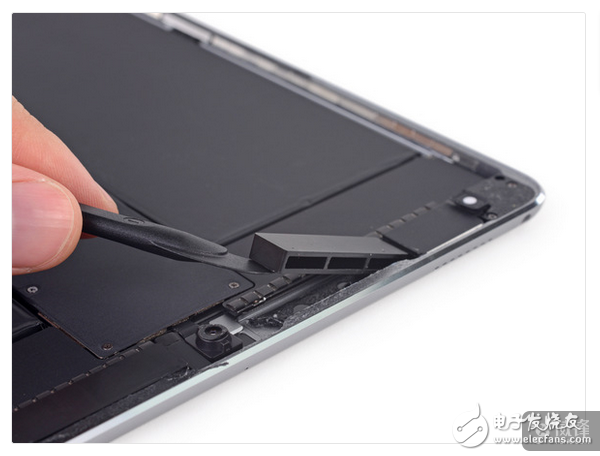

本次拆解是Wi-Fi版10.5英寸iPad Pro,這個機型上有幾個奇奇怪怪的塑料塊。在蜂窩版iPad上,這幾個塑料塊所在的位置應該就是LTE天線的位置。

更奇怪的是,在Wi-Fi 12.9英寸iPad Pro上并沒有類似的塑料塊出現。所以只能猜測或許這幾個塑料塊是給屏幕總成提供支持,以前的iPad上是直接空著這個位置。

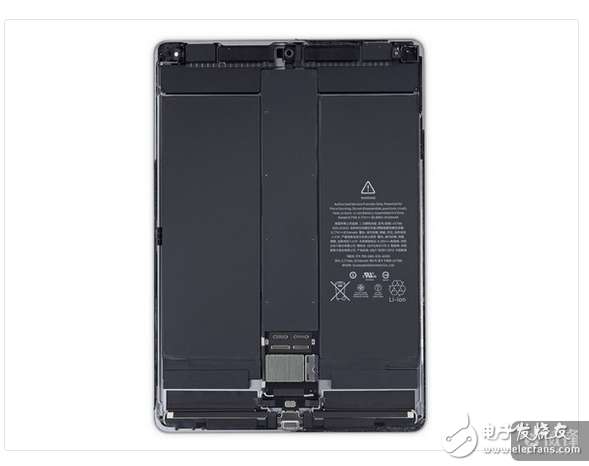

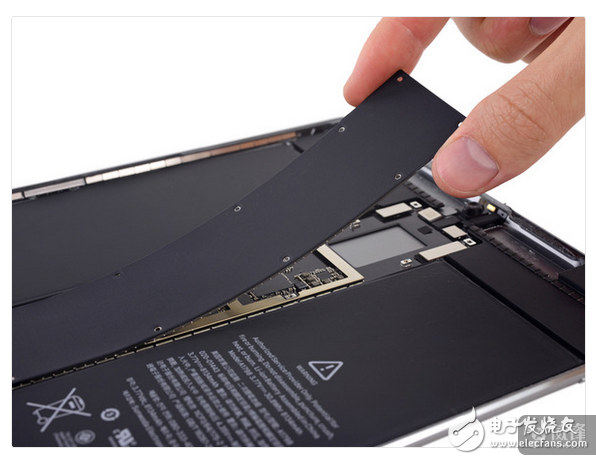

把邏輯板上那塊大大的屏蔽板拿走之后,我們可以看到機身里更多東西。

拆解到這一步,iFixit才發現在這個本來就不怎么厚的設備里,他們還沒發現任何內部纜線。蘋果把纜線都藏到哪里去了。

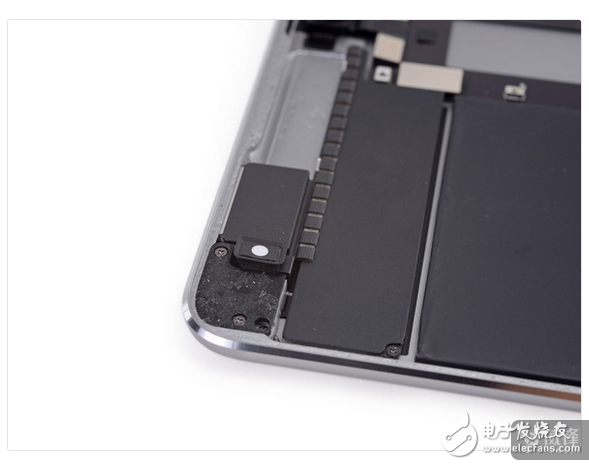

3.5mm耳機接口和揚聲器驅動器還在原來的位置上,可是它們的帶狀纜線并不像12.9英寸版本的那樣出現在揚聲器上。蘋果把這些帶狀纜線埋到了很深的地方,在揚聲器和后殼之間。

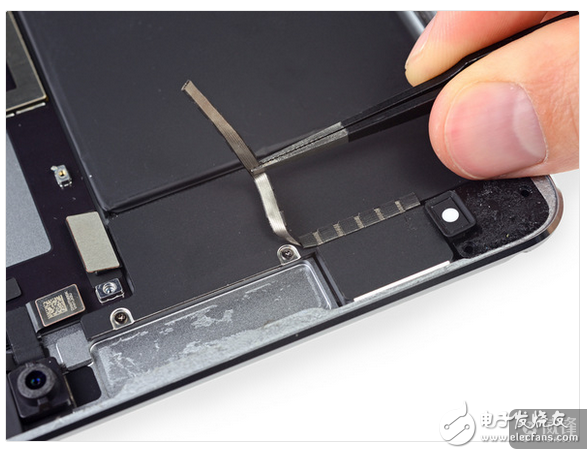

把一條填充導電膠帶拿出來之后總算是看到螺絲釘了。以前拆解Pro時,揚聲器的拆解難度很高。

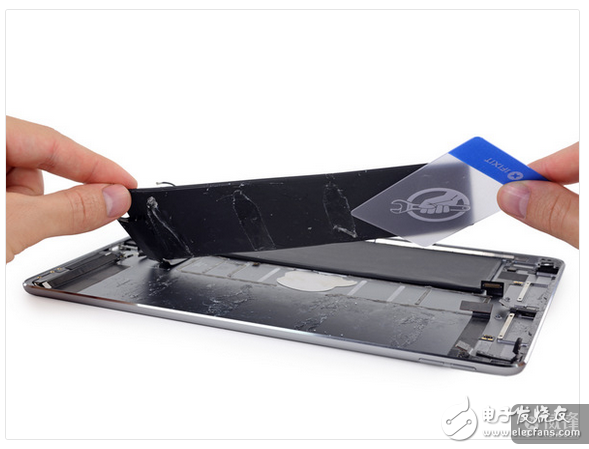

可惜用了螺絲釘之后,蘋果還用了強力膠水,一番撕扯才把揚聲器拆出來了。

拆到這一步可以確定的是,蘋果把所有連接纜線都隱藏在揚聲器下。

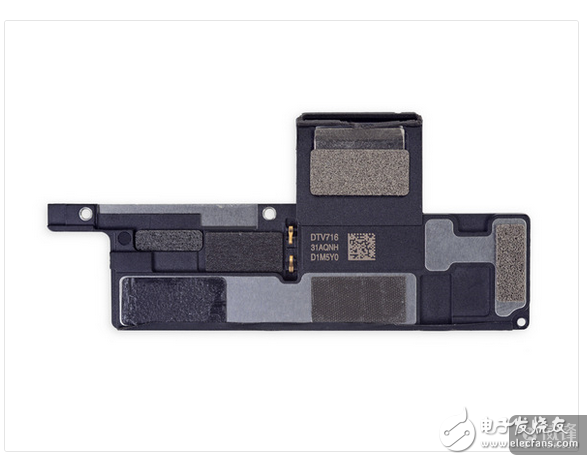

至少這次能夠完整地把揚聲器拆出來了,驅動器也連著出來了——和12.9英寸版本的不同,毀壞性沒有那么高。不過帶狀纜線還是被黏在了機身后殼上。

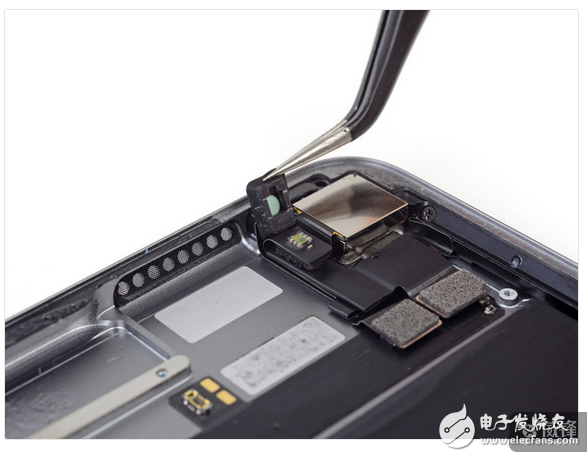

在另一邊和揚聲器膠水一場“斗爭”之后竟意外地看到了后置攝像頭和光線傳感器。光線傳感器上覆蓋著綠/白透明濾鏡,這應該是True Tone相關。

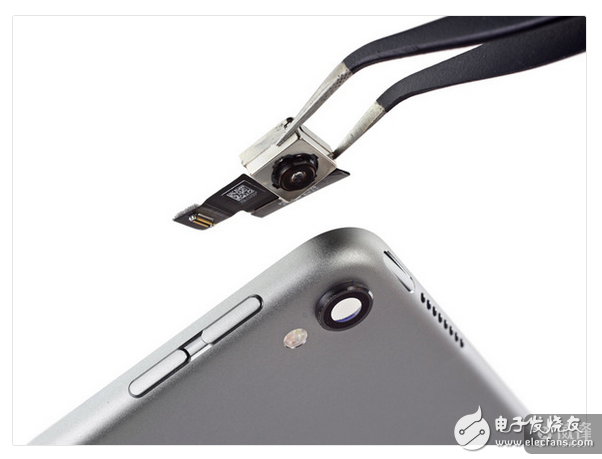

10.5英寸iPad Pro的攝像頭和iPhone 7上的一樣強大。1200萬像素OIS后置攝像頭,支持30fps 4K視頻錄制,也支持光學成像穩定。2015年iPad Pro上還有著可以拍攝1080p視頻的800萬像素?cái)z像頭。

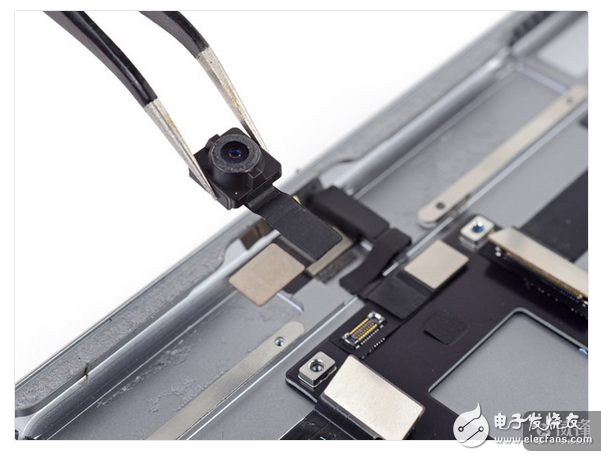

前置攝像頭也不弱,有700萬像素,可以錄制1080p視頻。

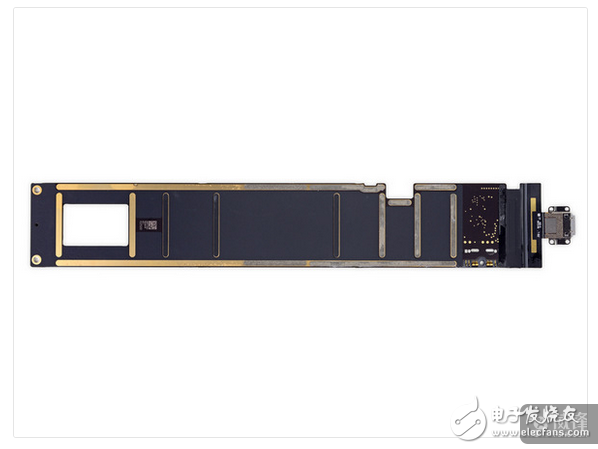

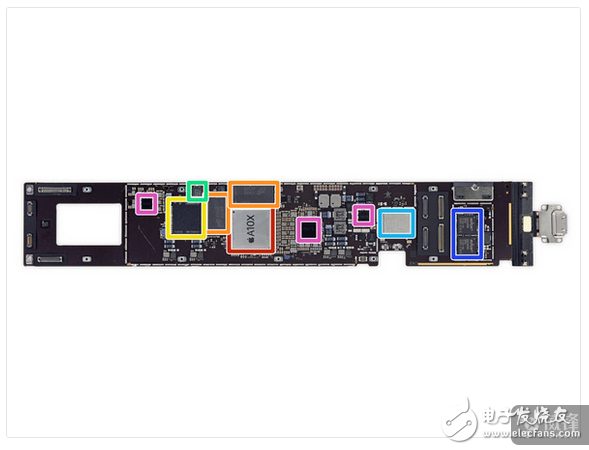

下列芯片讓這款10.5英寸iPad Pro尤為強勁:

-紅色:Apple APL1071A10X Fusion芯片,64位架構,整合M10協處理器

-橙色:Micron MT53B256M64D2PX-062 1600 MHz 2 GB LPDDR4 (2塊芯片,所以是4GB RAM)

-黃色:Toshiba THGBX669D4LLDXG 64 GB NAND閃存

-綠色:NXP 67V04 NFC控制器(和iPad 5、iPhone 7、Apple Watch Series 2上的一樣)

-青色:Murata/Apple 339S00249無線模塊

-藍色:2個Broadcom BCM15900B0觸控屏控制器

-紫色:Apple 343S00118-A0、343S00120-A0和343S00121-A1

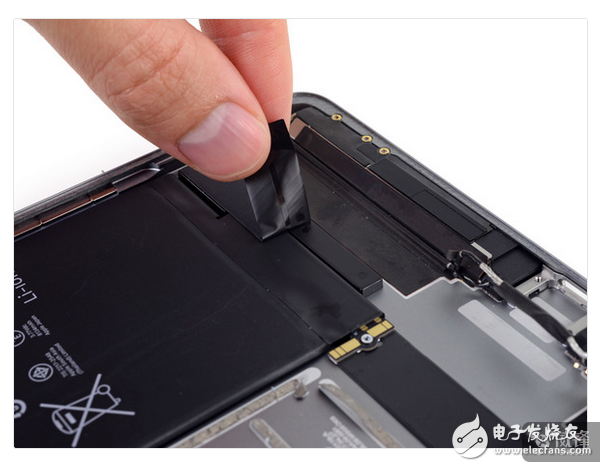

第一代iPad Pro使用拉帶膠來固定電池,iFixit認為這樣的設計能讓它成為首個真正可以回收的iPad。

可是在10.5英寸iPad Pro上,蘋果還是選用了大量的膠水來固定電池。

10.5英寸iPad Pro配備的是3.77V, 8134 mAh, 30.8Wh電池,比12.9英寸版本的稍小,后者是38.8Wh,不過比9.7英寸版本的27.91 Wh要大。

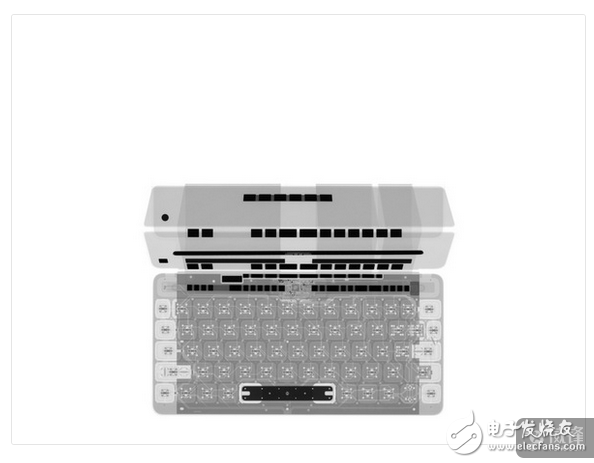

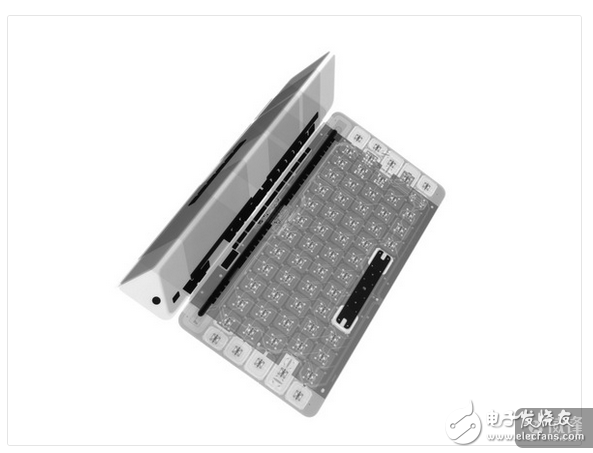

最后看看蘋果給iPad Pro配的這個鍵盤。能看出來Smart Connector在哪個位置嗎?在這個鍵盤里蘋果用了很多磁條來固定。

總結:

-電池雖然沒有被焊接到機身上,但是用了很多膠水來黏住——而且也不像12.9英寸版本上有拉帶。

-Smart Connector接口基本不可能更換——不過它這個位置沒有其他移動的部件,所以壞掉的可能性也不大

-LCD和前面板玻璃熔合在一起了,簡化了打開機身的過程。

-可是前面板熔合意味著屏幕維修成本增高,打開機身時LCD損壞的可能性更高。

-膠水無處不在,修理難度隨之加大。
