MOMAX讀卡器CU1S拆解：專不專業一看便知
各種設備都支持存儲卡擴展，而且種類各異，比如高檔數碼相機要CF卡，手機設備配備TF卡，所以導致手頭的存儲卡多種多樣。為了支持多種多樣的存儲卡還要配備相應的讀卡器，往往讀取速度還很慢，這個時候有個高速支持多種存儲卡的讀卡器會極大方便管理這些存儲卡。MOMAX推出的這款讀卡器采用鋁合金外殼，支持CF大卡、SD、MicroSD小卡三種，接下來是使用體驗。
一、外觀
MOMAX的包裝一向豪華。
包裝盒背面。
側面是貼紙，清楚看到生產資料，產品型號是CU1S。
抽屜式的包裝，豪華包裝，不是緊湊型的。
半透明袋子裝了一個說明書。

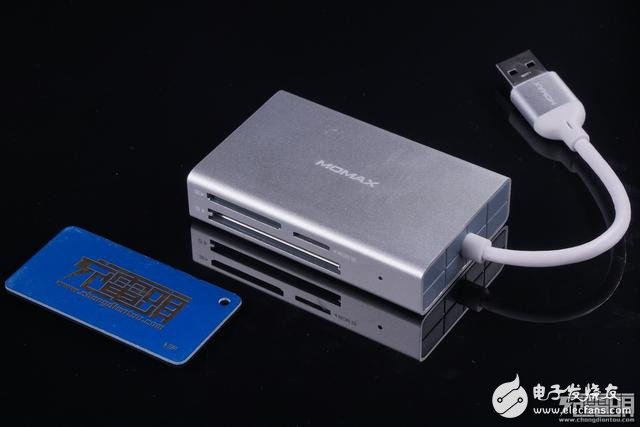

銀色的鋁合金外殼，中間是MOMAX商標logo。

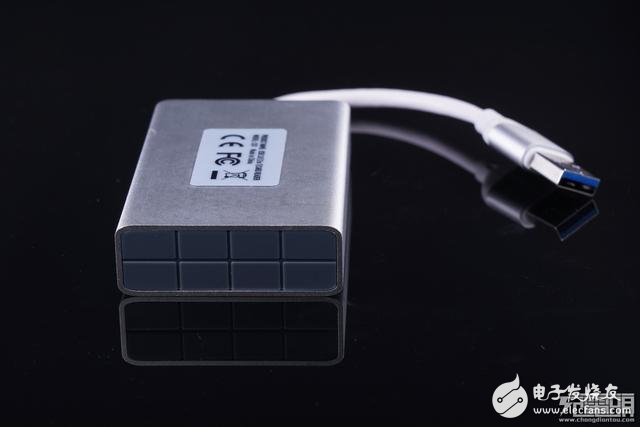

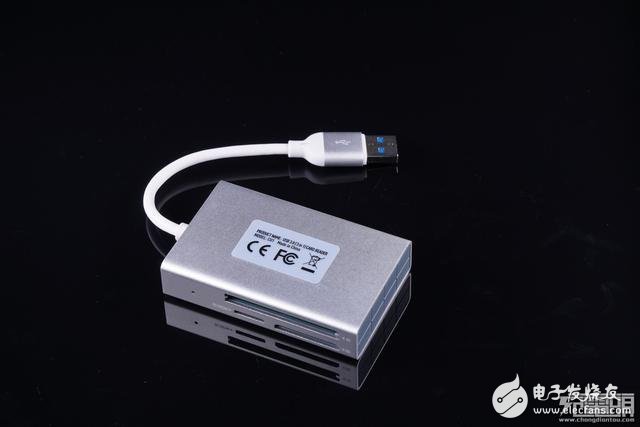

背面是貼標，USB3.0(3IN1)CARD READER，MODEL:CU1，CE FC認證。

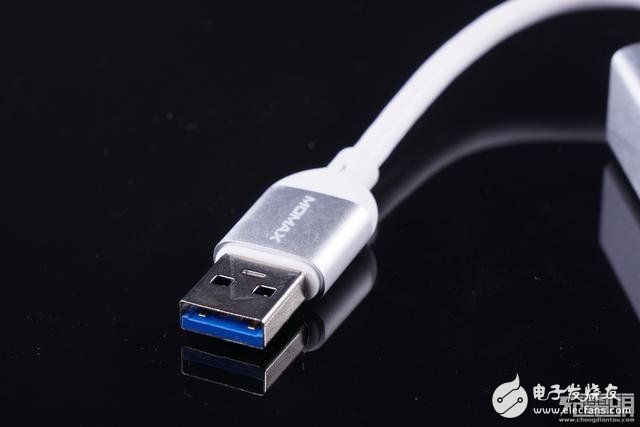

USB3.0金屬殼插頭。
兩面是塑料殼，格子線條。

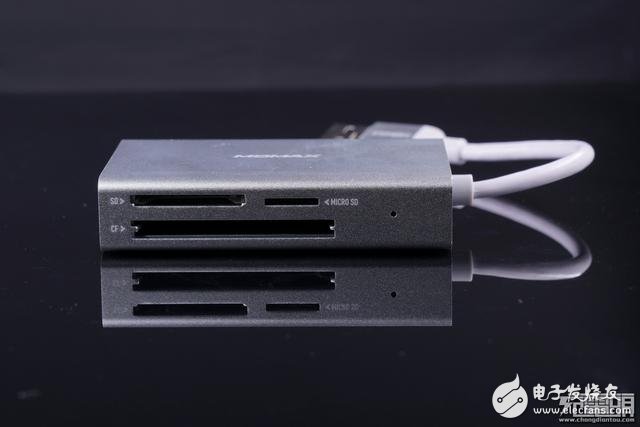

一側是SD MicroSD CF 三種讀卡槽，右邊是一個LED燈。
10CM線長，方便直接插電腦USB。
體積不算小，跟煙盒對比。

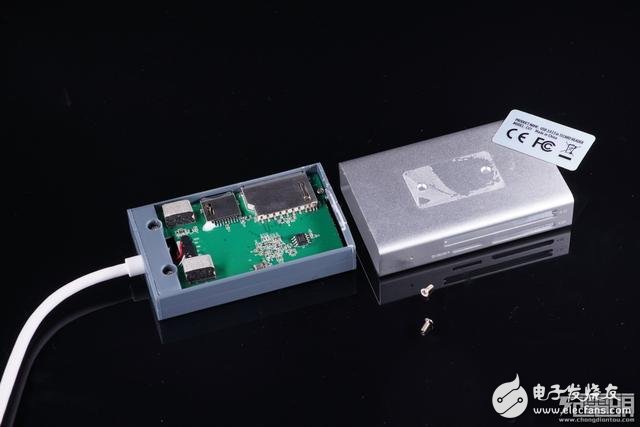

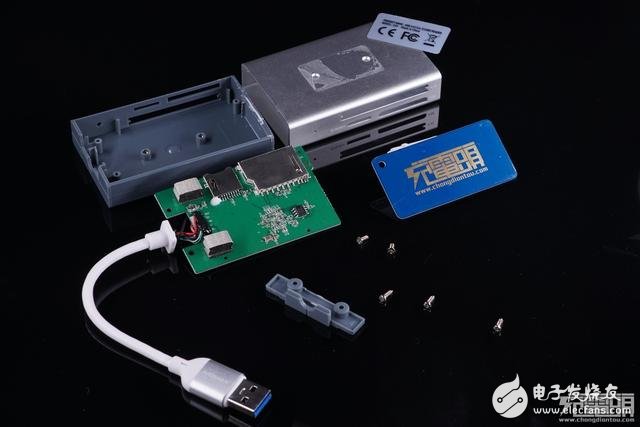

揭開背面貼紙，松開螺絲可以直接抽出來。
兩個螺絲被貼紙巧妙的蓋住。

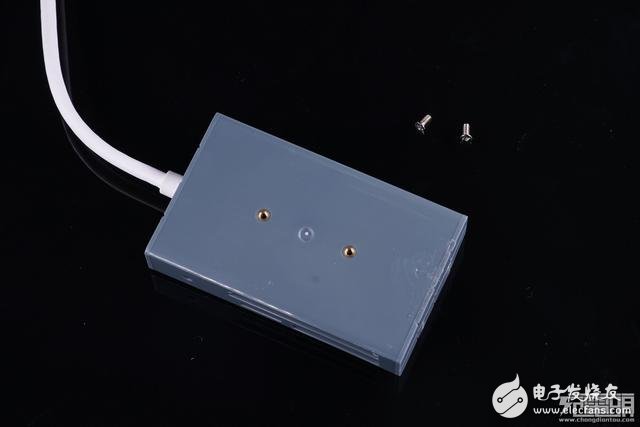

PCB裝在塑料殼里面，用四顆螺絲固定。

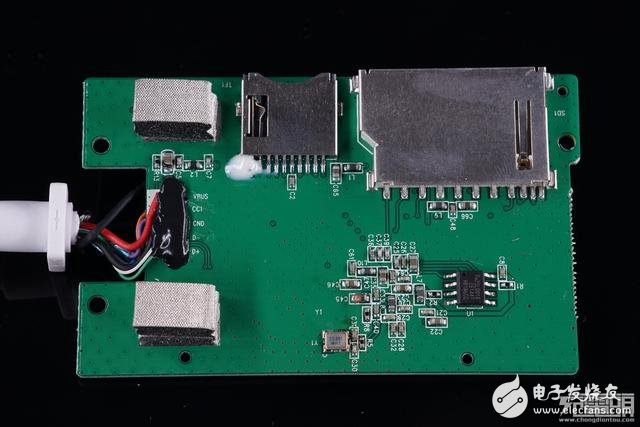

PCB一面。

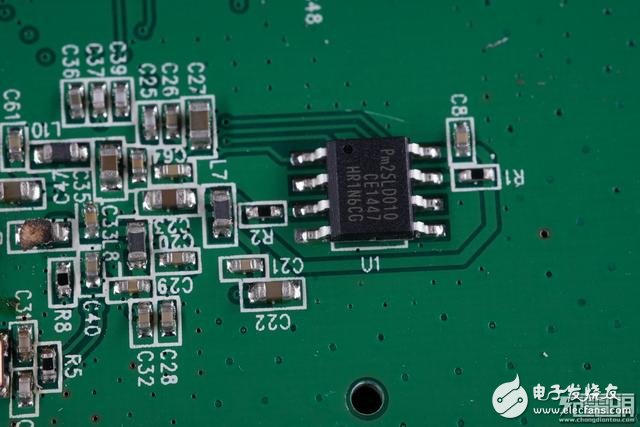

PM25LD101
SPI儲存器，128K長憶記憶體，作為buffer，固件 量產作用，高端讀卡器會采用。

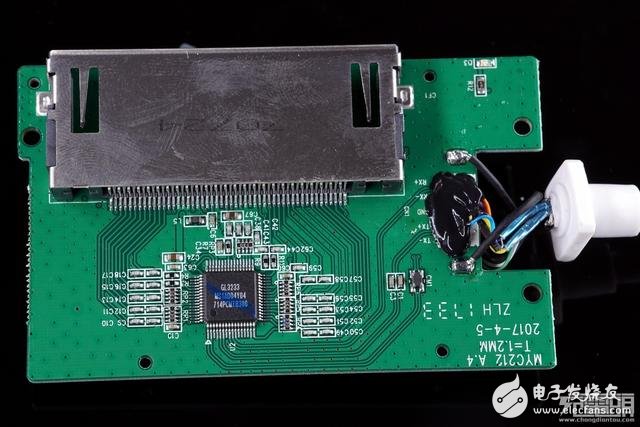

另外一面PCB，CF座子占據了很大面積。

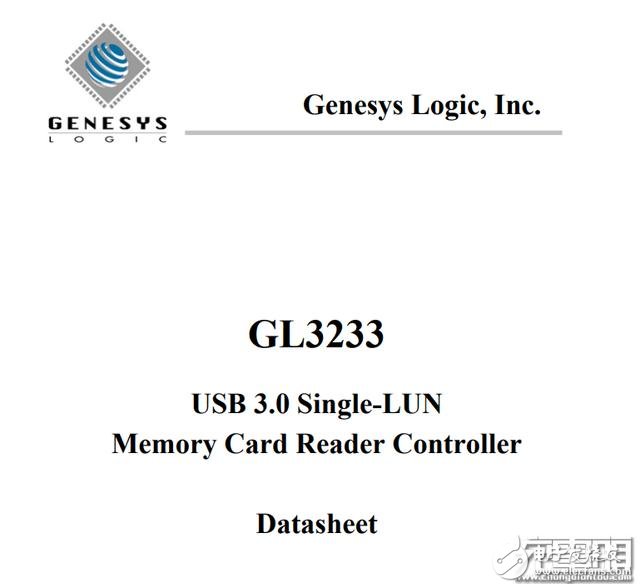

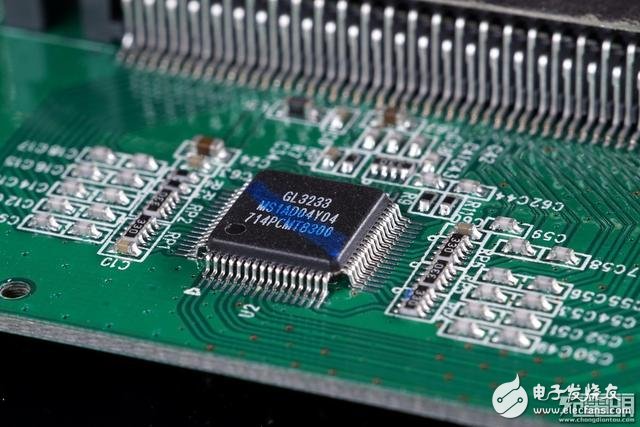

主控IC GL3233
Gensys公司的讀卡器專用主控。

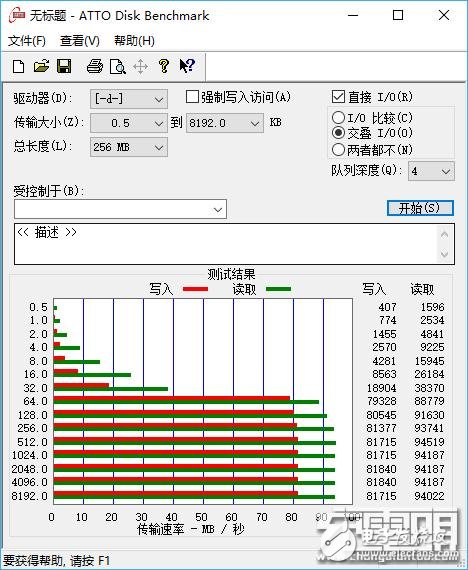

三星64G PROSDXC I 的SD卡。
