一個工程師評論說，電路架構看起來相當接近手機的設計概念，有處理器、3G通訊模組與其他零件的擺設很整齊。這與Amazon.com的Kindle 2設計非常類似。

但仔細檢查個別的元件，發現兩款機型有一些細微的差異，有（1）電池位置不同；（2）天線尺寸不同及（3）電子紙的固定方式不同。

關于（1）電池的位置，Reader Daily Edition在機體的下部，而nook則是放在大約中間（圖6）。電池相當重，大約32g到35g，而不同的位置“讓它們拿在手上的感覺非常不同，”其中一位工程師說。

在性能參數表上，Reader Daily Edition重量為361g，nook為343g。雖然Reader Daily Edition稍重一些，但是實際使用起來卻感覺比nook輕。其原因有二，首先，因?yàn)橹氐碾姵胤旁谠O(shè)備的下部，整體的重心下移。

而nook，操作用觸摸屏LCD觸控面板配置于設備的下部。用戶主要在此操作，但電池放在其上部（圖6）。這是nook用起來感覺比較重的原因之一。

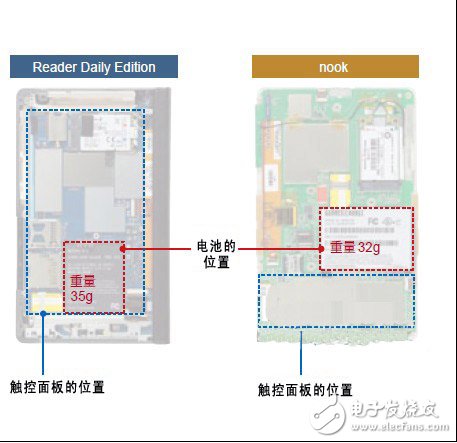

圖6 不同的電池位置

Reader Daily Edition與nook的電池與觸控面板的位置。Nook把電池放在觸控面板的上面。

外型風格考量導致設計上的困難

(2)的兩個閱讀器的天線尺寸差異很大。Reader Daily Edition具有大型、堅固的天線，而nook只有一個很簡單的天線。

導致這個差異的是外型設計。Sony為突出高級感，其正面外殼使用了鋁材而非樹脂（圖7）。然而，鋁材使得設計上的難度增加，例如降低了天線接收的靈敏度，因此Sony的天線變大。

Sony Electronics的野口解釋說，“當我告訴設計者使用鋁外殼時，他問我是否是認真的。手機的設計中要把天線緊貼在鋁殼的背面是不可能的。不過，我了解我必須把產品的風格列為首要任務。經過了一段嘗試與除錯的設計過程，增加了天線尺寸并盡量遠離外殼的位置，直到達到現在的成果?！?/p>

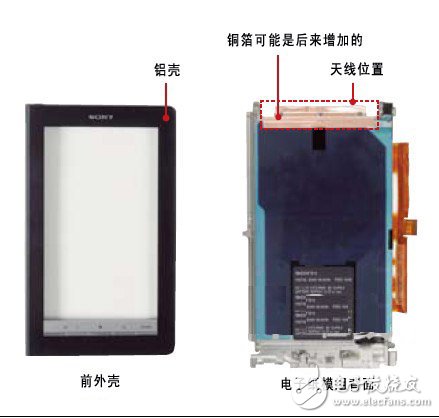

圖7 鋁外殼的高級外觀

Reader Daily Edition使用鋁殼來達到高級外觀的效果。內部發現有銅箔，有可能是用來抑制3G通訊的噪聲。

電子紙模組背部的上部貼有銅箔（圖7）?！斑@明顯是追加的防噪聲部件”一位工程師說。那里是天線裝設之處，因此認為是用于防止通訊的噪聲的措施。為了強調風格，顯然需要比預期更多的解決對策。然而，nook卻全沒有這些。

提升抗摔落性能

（3）的電子紙固定方法兩者間亦有很大差異。Reader Daily Edition的方式非常復雜，使一位工程師脫口說出“這樣復雜是否必要？”電子紙模組裝在復雜的立體底盤之上（圖8），用意在避免對于外殼的扭曲。

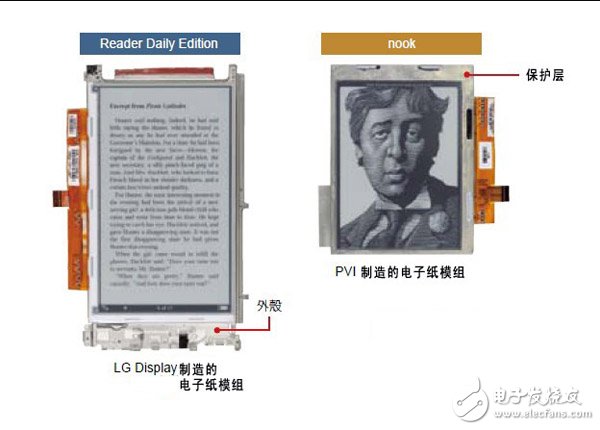

圖8 電子紙的固定方法不同

Reader Daily Edition的電子紙模組裝在復雜的立體底盤之上，而nook簡單地把電子紙模組夾在鐵板與保護層之間。

而nook的電子紙模組則只是夾在鐵板（后面）與保護殼（前面）的中間。用膠粘在外殼上。

推測此差異可能源于對耐撞擊性（如閱讀器掉落）的不同重視程度。其中一位工程師說，“Reader Daily Edition顯然抗沖擊性強?！蹦筹@示器制造商表示，現在市場上的電子書閱讀器有的電子紙發生了斷裂。有經驗的電子書供應商Sony與新進公司Barnes & Noble的差別或許就在于此。

仍存在畫面亮度低的問題

我們確認了Reader Daily Edition的一個問題，即觸控面板裝設在電子紙的上面，在某些程度上遮擋了顯示器的亮度。拿掉觸控面板直接檢視電子紙，影像顯得非常清晰，與實際產品屏幕所顯示的感覺完全不同（圖9）。

圖9 觸控面板降低顯示器亮度

Reader Daily Edition使用阻抗薄膜觸控面板在電子紙上面，導致屏幕畫面比起電子紙本身畫面變暗與模糊。

Reader Daily Edition使用阻抗膜的觸控面板，一般最好的透明度大約為95％。電子紙為反射型時，眼睛所見是兩次透過觸控面板的光。與使用背照燈的LCD面板結合薄膜電阻觸控面板的裝置相比，顯示的影像無論如何都會暗淡而模糊。

Sony此款機型在顯示稍有劣化和提高操作性之中似乎選擇了后者。Sony Electronics的Noguchi表示，“開發時我們選擇了市面上包括靈敏度在內為最好的觸控面板，而顯示的亮度是今后要解決的課題。”欲以同樣方式利用觸控面板的廠商，看來也會面臨相同的問題。

Android裝在一張SD卡上

nook使用美國Google公司的Android軟件平臺。除了電子書閱讀應用以及專屬的UI，Android幾乎提供電子書終端所需的一切。估計Barnes & Noble之所以采用，其原因之一可能是它提供了較短的市場導入時間的開發優勢。

Android儲存在一張microSD卡上（圖10）。通常操作系統（OS）儲存在閃存等中，而且無法輕易從外部存取。參與拆解的一位工程師說：“無論是從版本升級方便的角度，還是提高生產效率的角度，在SD卡已經十分便宜的今天，這都是一個可行的方法”

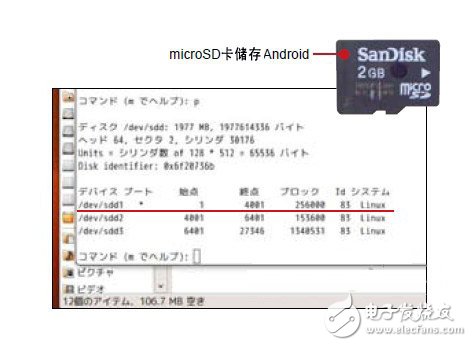

圖10 核心確認

Android儲存在microSD卡。從這里的記憶卡（紅線標示處）來讀取，顯示Linux （Android）OS的開機核心儲存在microSD卡。 (全文完)
