LED是當下性價比最高的顯示技術

每個科技從其誕生之日起，就注定了這項科技會不斷的推陳出新。顯示設備也同樣如此，從最早的顯像管技術到如今的OLED技術。每一次技術的更新所帶來的視覺效果都足以讓我們發出來自心底的驚嘆。

時下民用級最先進的顯示技術莫過于LED顯示技術，借助OLED（有機發光二極管）可以實現比傳統LED顯示器更好的效果。

oled可以自身發光，而lcd則不發光。所以oled比lcd亮得多，對比度大，色彩效果好。oled也沒有視角范圍的限制，這樣從側面也不會失真。lcd需要背景燈光點亮，oled只需要點亮的單元才加電，并且電壓較低，所以更加省電。等等的優勢仿佛都可以使LCD馬上淘汰，但遺憾的是由于當前的工藝問題。目前OLED還沒有辦法做成大尺寸的顯示器面板，只有少部分手機裝備了這項未來科技。

所以目前而言，和OLED厚度相似的LED顯示器是性價比最高的產品。售價與傳統LCD相仿，而顯示效果和厚度卻與OLED相近。

那么LED顯示器究竟為啥這么薄呢？筆者今天就和大家一起拆了這臺顯示器，一探究竟。

華碩愛尚 輕薄一體渙然天成

華碩最新推出的愛尚系列，都是得益于LED背光設計，其厚度非常輕薄。

如此輕薄的機身，在傳統LCD里幾乎找不到。所以LED給我們帶來的一個驚喜就是顯示器厚度上的縮減。

顯示器變得輕薄以后，減少了占用的空間，也增加了家具整體的協調性。

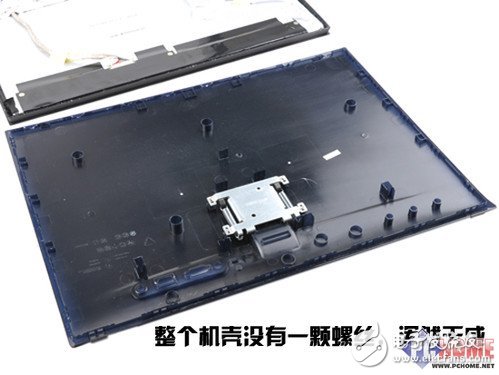

華碩愛尚MS228顯示器采用了整機零螺絲設計，所以拆解起來略顯麻煩。不過畢竟普通用戶在日常使用中也無需打開機殼。

輕撬外殼邊緣，然后慢慢頂起卡扣。經過一番周折，最終終于將外殼拆下。

暴力拆解 內部構造并不復雜

華碩愛尚LED顯示器還有一個十分人性化的功能，之前的文章中我們已經向大家介紹過。那就是一指調節顯示器角度這個功能。

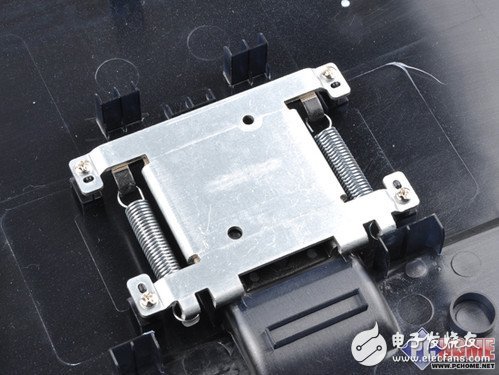

拆開外殼，原來這個功能是用彈簧秤的原理制成。因?yàn)楸旧盹@示器自己有一定的重量，輕推顯示器，隨著顯示器角度的變化，彈簧受力拉開。

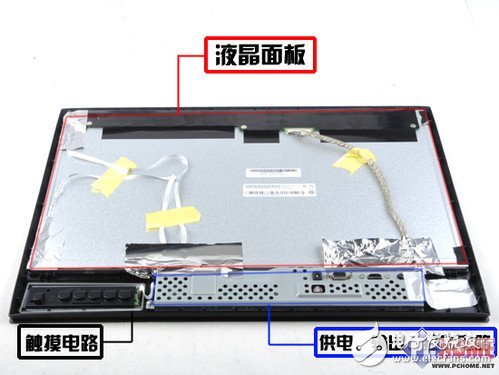

將實現從外殼上轉移到機身，大家可以看到機身由三大區域組成。首先是顯示元件液晶面板，接著是為顯示供電和提供信號輸出的控制電路；最后則是華碩愛尚MS228的觸摸控制電路。

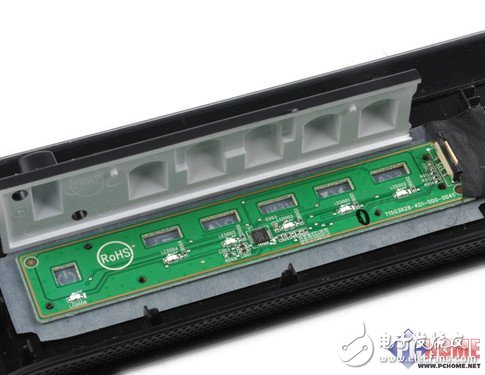

首先我們來看一下觸摸開關的控制電路，采用電阻觸摸技術，如果采用電容觸摸技術就更好了。

一絲不茍 傳承主板設計理念

觸摸開關電路旁邊就是顯示器的供電和信號輸出控制電路，將螺絲擰下后，輕拔排線即可取下控制電路。

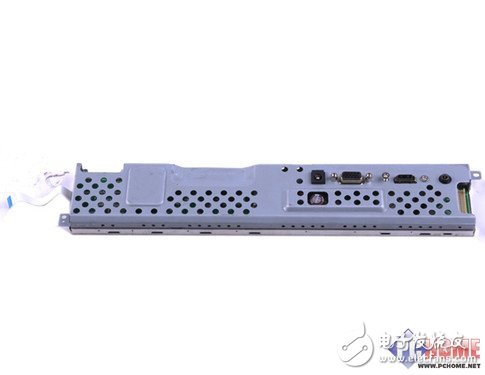

控制電路采用一個鐵殼包裹，鐵殼正面還有大量的散熱孔確保電路正常工作。

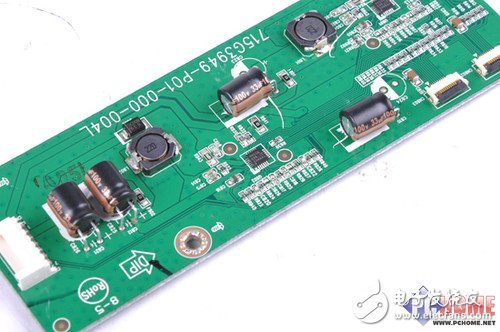

拆下外殼，可以看到供電與信號輸出是兩個獨立的模塊。

電路板整體做工十分嚴謹，焊點飽滿并且基本都是機器焊接。確保了良好的電氣性能與安全性。

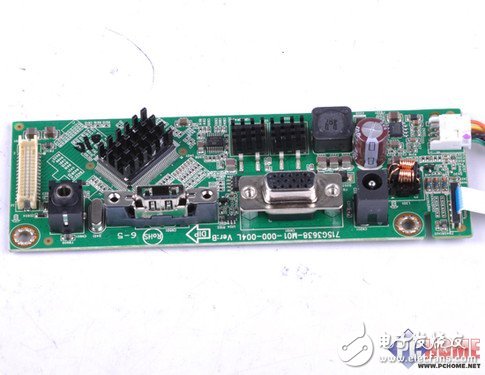

華碩秉持著嚴謹?shù)脑O(shè)計工藝，在芯片和MOS管上都覆蓋了散熱片。遺憾的是，由于散熱片被導熱硅膠死死的粘在芯片上，筆者沒能拆下，所以其具體采用何種方案，暫時還不得而知。

與傳統LCD供電電路相比，LED需求的電流和電壓更低。這樣所帶來的優勢不僅僅是省電，這也大大減小了機殼內部的空間需求。把變壓器設計成為類似筆記本的外置方案，使體積更輕薄。
