41個555定時器經典電路

GReq_mcu168 ? 來源:未知 ? 作者:佚名 ? 2017-12-31 07:57 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

一種模擬和數字功能相結合的中規模集成器件。它除了作定時延時控制外,還可以用于調光、調溫、調壓、調速等多種控制以及計量檢測等作用。也可以組成脈沖振蕩、單穩、雙穩和脈沖調制電路,作為交流信號源以及完成電源變換、頻率變換、脈沖調制等用途。由于它工作可靠、使用方便、價格低廉,因此目前被廣泛用于各種小家電中。

下面是41個555定時器實現的項目,非常經典!

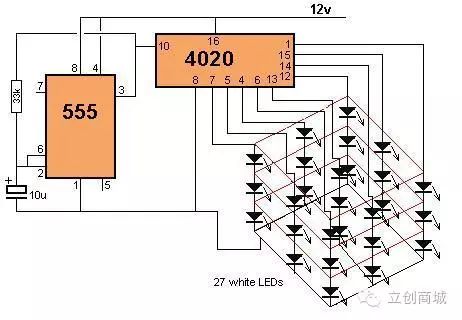

1、3*3*3光立方

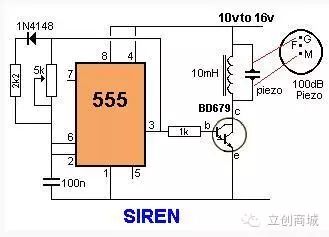

2、警報器


3、閃光器

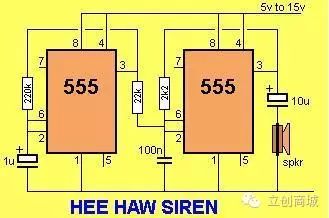

4、鳴笛警報器


5、閃爍電路


6、閃爍電路


7、激光射線


8、閂


9、電子骰子


10、LED調光器

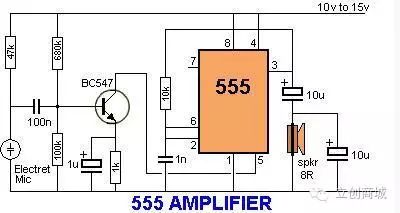

11、555放大器


12、光檢測器


13、機器槍


14、金屬探測器

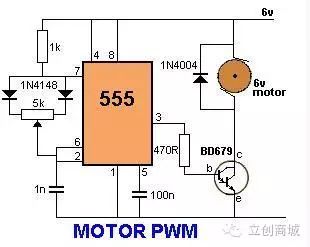

15、電機脈寬調制


16、LED閃光電


17、音樂盒


18、玩具器官

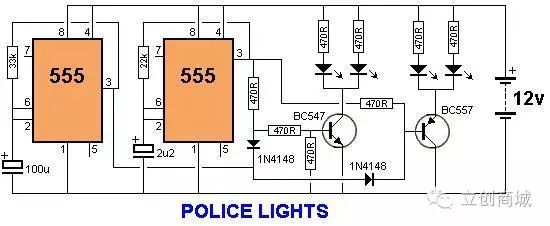

19、警燈


20、另一個警燈


21、驅動雙色LED


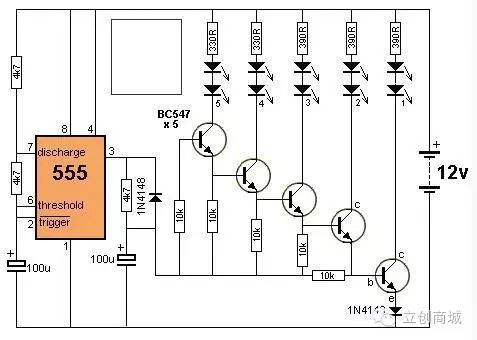

22、模型鐵路時間

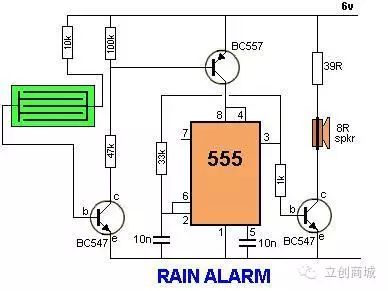

23、雨水警報


24、反應計時器


25、繼電器


26、繼電器

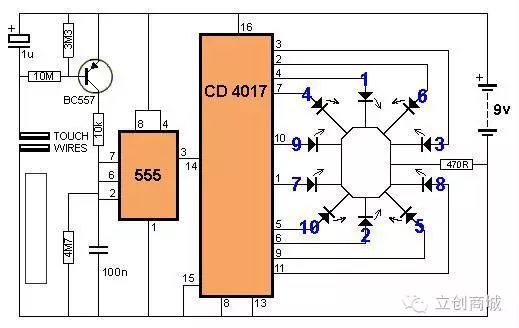

27、輪盤賭

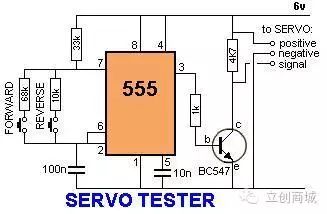

28、伺服測試器


29、步進電機速度控制器


31、自行車轉彎燈


32、定時炸彈


33、敏感觸控開關


34、交通信號燈


35、二極管測試器


36、電視遙控信號阻塞器


37、嚎叫的報警器


38、齊納二極管測試器


39、轉速表

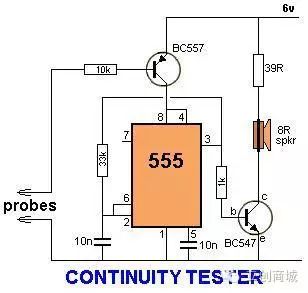

40、連續性測試


41、自動窗簾關閉器
