數碼管（Segment Displays）由多個發光二極管封裝在一起組成“8”字型的器件，引線已在內部連接完成，只需引出它們的各個筆劃，公共電極。數碼管實際上是由七個發光管組成8字形構成的，加上小數點就是8個。這些段分別由字母a,b,c,d,e,f,g,dp來表示。

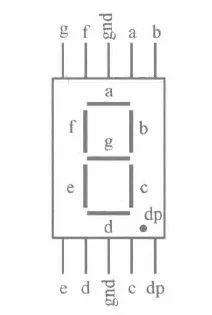

數碼管原理圖：

數碼管共陰極接法：

數碼管共陽極接法：

數碼管中有位選和段選，位選就是選擇哪個數碼管，段選就是被選擇的數碼管要顯示什么數字！

根據數碼管的段選，可以總結出數碼管的顯示數據表：

數碼管的靜態顯示：

/*======================================================*/

/*時間：2015年8月3日21:19:03*/

/*功能：數碼管的靜態顯示*/

/*目的：51單片機學習*/

/*^_^……！*/

/*======================================================*/

#include

#include"commLib.h"

sbitWLE=P2^7;//位選

sbitDLE=P2^6;//段選

#defineDIGITAL_ARR_NUM18

unsignedcharcodedigital[DIGITAL_ARR_NUM]={//數碼管顯示數據表

/*0,1,2,3,4,5,6,7,8,*/

0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,

/*9,A,B,C,D,E,F,.,不顯示*/

0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,0x80,0x00

};

intmain(void)

{

unsignedinti;

//位選

WLE=1;//位選端鎖存器置高，送數據

P0=0xC0;//送數據

WLE=0;//位選端鎖存器置低，保存數據

while(1)

{

for(i=0;i

{

//段選

DLE=1;//段選端鎖存器置高，送數據

P0=digital[i];//送數據

DLE=0;//位選端鎖存器置低，保存數據

delay(500);//延時500ms

}

}

return0;

}

效果截圖：

數碼管的動態顯示：

/*======================================================*/

/*時間：2015年8月6日20:45:09*/

/*功能：數碼管的動態顯示*/

/*目的：51單片機學習*/

/*^_^……！*/

/*======================================================*/

#include

#include"commLib.h"

sbitWLE=P2^7;//位選

sbitDLE=P2^6;//段選

#defineDIGITAL_ARR_NUM18

unsignedcharcodedigital[DIGITAL_ARR_NUM]={//數碼管顯示數據表

/*0,1,2,3,4,5,6,7,8,*/

0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,

/*9,A,B,C,D,E,F,.,不顯示*/

0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,0x80,0x00

};

intmain(void)

{

unsignedinti;

while(1)

{

for(i=0;i

{

P0=0xFF;//消影(必須有)

WLE=1;//位選端鎖存器置高，送數據

P0=ccCrol(0xFE,i);//送數據

WLE=0;//位選端鎖存器置低，保存數據

DLE=1;//段選端鎖存器置高，送數據

P0=digital[i];//送數據

DLE=0;//位選端鎖存器置低，保存數據

delay(1);

}

}

return0;

}

效果截圖：
