射頻檢測器時通信系統和測量?jī)x器中常用的一種關鍵器件。本文簡要介紹幾種常見類型以及典型的應用場景。

通常射頻檢測器可以分為以下幾類。

Log Amp(對數放大器)基于多級增益級聯以及相應的跨導放大電流獲得電流和，如下圖所示

這種架構可以獲得極高的動態范圍。如HMC602、AD8318 支持1M~8GHz頻段范圍，70dB的功率動態范圍，可以滿足通信系統中的絕大部分需求。

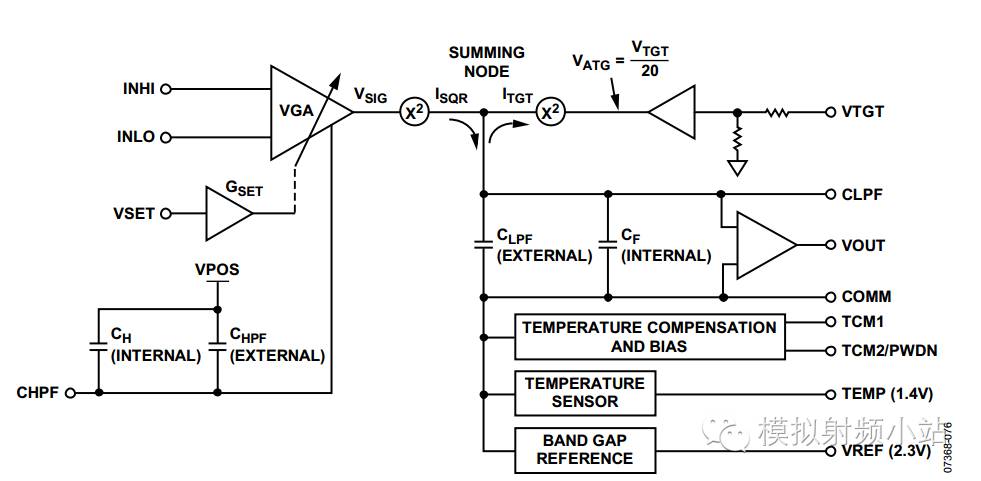

RMS detector（有效值檢測器）基于平方電路來獲得輸入信號的功率大小。其相對于LOG來說一個重要的不同就是這種方案檢測到的輸入信號功率不受單音信號，寬帶信號以及調制方式的影響。其典型的電路框圖如下所示。

前面兩類廣泛應用于檢測收發機輸入，輸出信號功率的檢測（RSSI,TSSI）。同時也可以測量RL(Returnloss)以檢測天線口的匹配特性。典型器件如HMC1020(DC~3.9GHz,72 dB)。

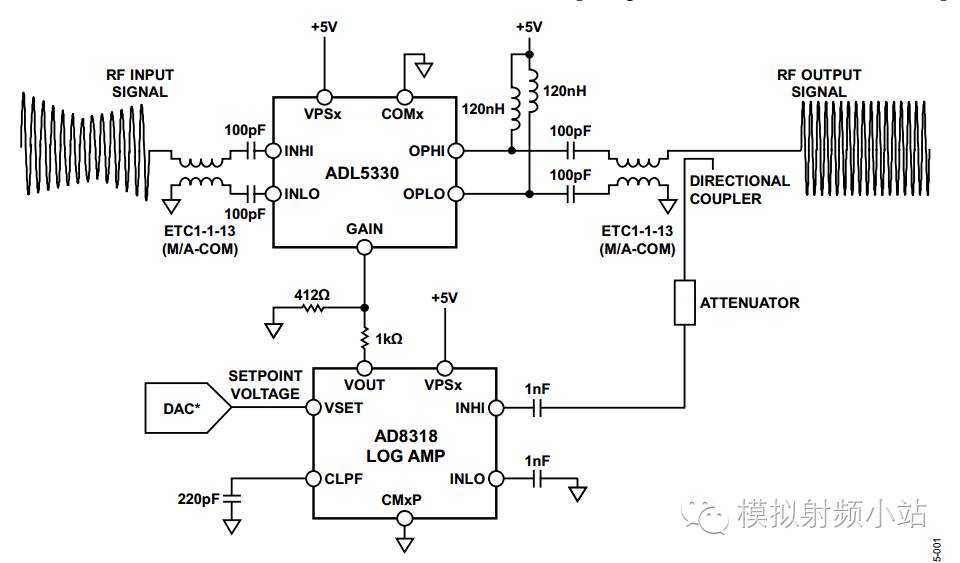

不管是對數檢測還是有效值檢測器件除了可以用一個輸出電壓來表征輸入信號的幅度以外，均可以與VGA一起獲得一個由以外置電壓設定的恒定功率信號。如下圖所示

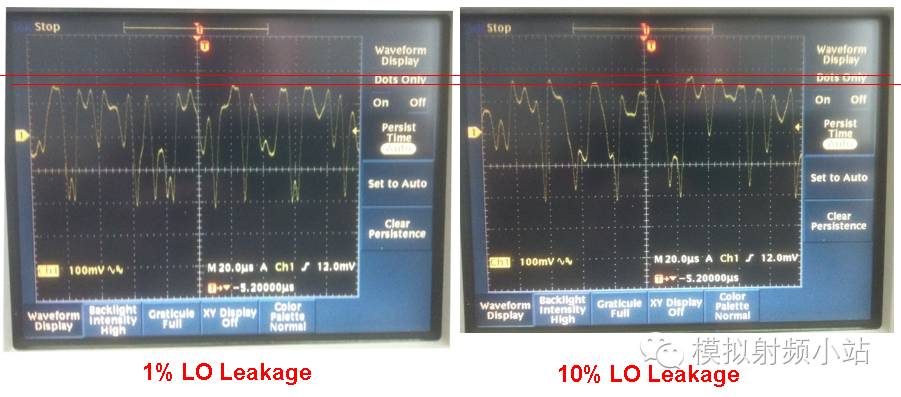

第三類的峰值、包絡檢測顧名思義用于檢測輸入信號的峰值和包絡。這類器件的基本思路類似如濾波器，例如通過低通濾波器即可獲得一寬帶信號的包絡。因而在該類器件中需要根據不同的場景來選擇合適的帶寬。通常使用在PA，接收機保護中，防止以過大信號進入器件對其造成損害。同時在放射機中也可以通過檢測輸出信號的包絡來進行LOL和SSB的校準。如下圖所示。

根據VSWR（駐波比）的定義可以使用該類器件檢測射頻端口的匹配特性。

SDLVA(Successive detector log video amplifier)通常使用在軍事領域，與典型LOG型的一個重要特點在于其具有更好的幅頻響應平坦度。
