系統概述

高速公路監控系統用于交通監控、交通信息和氣象信息的采集、分析、發布以及交通疏導。對交通量、車速、惡劣天氣等可在系統中設定報警值，實際采集的數據超標時，系統自動報警提示。另外，系統對關鍵設備具有自動診斷功能，也體現本系統的智能性。經濟的發展，不僅加快了高速公路建設的步伐，而且對系統的要求也越來越高。作為高速公路四大機電工程中之一的收費系統，目前是國內高速公路機電工程應用的核心，也是效益發揮最大、最為成熟的系統。

系統原理

由于高速公路收費站點較多，布局分散，距離較遠，所以本系統采用星型拓?fù)浣Y(jié)構：一臺PD主機為中心，若干臺P4主機作為各個收費站的視頻監控點。在各個收費站設置CCD攝像機，進行本地監控，并把其信號傳輸至監控中心集中監控，從而實現高速公路收費口狀況圖像監控。由于現場圖像需要保存，監控中心服務器對存儲容量需求很大，IPC-6104主機能夠滿足此要求，它可以滿足多硬盤存儲的要求。

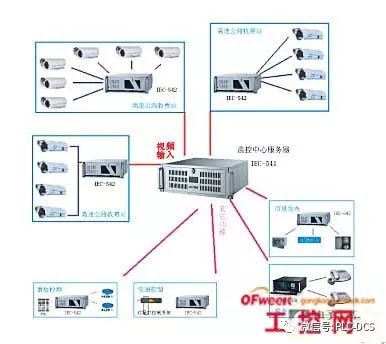

系統框圖

系統硬件配置

監控中心服務器：

機箱：IPC-6104主板：865GVCPU：P43.0G內存：512M硬盤：300G

收費站監控主機：

機箱：IPC-6104主板：845GVCPU：P42.4G內存：512M硬盤：80G

系統評價

研信通充分考慮了高速公路的惡劣復雜的各項環境因素，最終憑借多年來在工控界的表現證明了自己的實力，贏得了訂單。整個收費系統選用"研信通"IPC-6104工控機作為圖像處理計算機、收費管理計算機;選用865GV、845GV等工控產品組成整個控制系統，從而實現長時間、不間斷地進行準確的車輛收費。
