你知道射頻電路設計的pcb審查checklist如何做嗎?看了就懂了

wFVr_Hardware_1 ? 來源:互聯網 ? 作者:佚名 ? 2017-11-21 07:57 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

一、布局注意事項

(1) 結構設計要求 在 PCB 布局之前需要弄清楚產品的結構。

結構需要在 PCB 板上體現出來。比如腔殼的外邊厚度大小,中間隔腔的厚度大小, 倒角半徑大小和隔腔上的螺釘大小等等(換句話說,結構設計是根據 完成后的 PCB 上所畫的輪廓(結構部分)進行具體設計的)。一般情 況,外邊腔厚度為 4mm;內腔寬度為 3mm;點膠工藝的為 2mm;倒角 半徑 2.5mm。以 PCB 板的左下角為原點,隔腔需在柵格 0.5 的整數倍, 最少需要做到柵格為 0.1 的整數倍。這樣有利于結構加工商進行加工, 誤差控制比較精確些。當然,這需要根據客戶的要求來設計。

下圖所示為 PCB 設計完成后的結構輪廓圖:

(2) 布局要求 布局優先對射頻鏈路進行布局,然后對其它電路進行布局。 A 射頻鏈路布局注意事項 完全根據原理圖的先后順序(輸入到輸出,包括每個元件的先后 位置和元件與元件之間的間距都有講究的。有的元件與元件之間距離 不宜過大,比如π 網。)進行布局,布局成“一”字形或者“L”形。 在實際的射頻鏈路布局中,因受產品的空間限制,不可能完全實 現,這就迫使我們將布局成“U”形。布局成 U 形并不是不可以,但 需要在中間加隔腔將其左右進行隔離,做好屏蔽。

二、 布線注意事項

根據 50 歐姆阻抗線寬進行布線,盡量從焊盤中心出線,線成直 線,盡量走在表層。在需要拐彎的地方做成 45 度角或圓弧走線,推 薦在電容電阻兩邊進行拐彎。如果遇到器件走線匹配要求的,請嚴 格按照 datasheet 上面的參考值長度走線。比如,一個放大管與電容 之間的走線長度(或電感之間的走線長度)要求等等。

在進行 PCB 設計時,為了使高頻電路板的設計更合理,抗干擾性能更 好,應從以下幾方面考慮(通用做法):

(1) 合理選擇層數 在 PCB 設計中對高頻電路板布線時,利用中間內層平面作為電源和 地線層,可以起到屏蔽的作用,有效降低寄生電感、縮短信號線長度、 降低信號間的交叉干擾。

(2) 走線方式 走線必須按照 45°角拐彎或圓弧拐彎,這樣可以減小高頻信 號的發射和相互之間的耦合

(3) 走線長度 走線長度越短越好,兩根線并行距離越短越好。

(4) 過孔數量 過孔數量越少越好。

(5) 層間布線方向 層間布線方向應該取垂直方向,就是頂層為水平方向,底層為 垂直方向,這樣可以減小信號間的干擾。

(6) 敷銅 增加接地的敷銅可以減小信號間的干擾。

(7) 包地 對重要的信號線進行包地處理,可以顯著提高該信號的抗干擾 能力,當然還可以對干擾源進行包地處理,使其不能干擾其他 信號。

(8) 信號線 信號走線不能環路,需要按照菊花鏈方式布線。

三、 接地處理

(1)射頻鏈路接地 射頻部分采用多點接地方式進行接地處理。射頻鏈路鋪銅間隙一般 30mil 到 40mil 用的比較多。兩邊都需要打接地孔,且間距盡量保持 一致。射頻通路上對地電容電阻的接地焊盤,盡量就近打接地孔。器 件上的接地焊盤都需要打接地過孔。

PCB 隔腔接地過孔圖

PCB 隔腔開窗圖

PCB 底層開窗圖

(3)螺釘放置(需要了解結構知識) 為了使 PCB 與底座和腔殼之間有更緊密的接觸(更好的屏蔽) 需要在 PCB 板上放置螺釘孔位置。 PCB 與腔殼之間螺釘放置方法:隔腔每個交叉的地方放置一個螺 釘。在實際設計中,比較難實現,可以根據模塊電路功能進行適當調 整。但不管怎樣,腔殼四個角上必須都有螺釘。

PCB 與底座之間的螺釘放置方法:腔殼中的每個小腔內都需要有 螺釘,視腔大小而定螺釘數量(腔越大,放置的螺釘就多)。一般原 則是在腔的對角上放置螺釘。SMA 頭或其他連接器旁邊必須放置螺釘。 在 SMA 頭或連接器在插拔過程中不致 PCB 板變形。

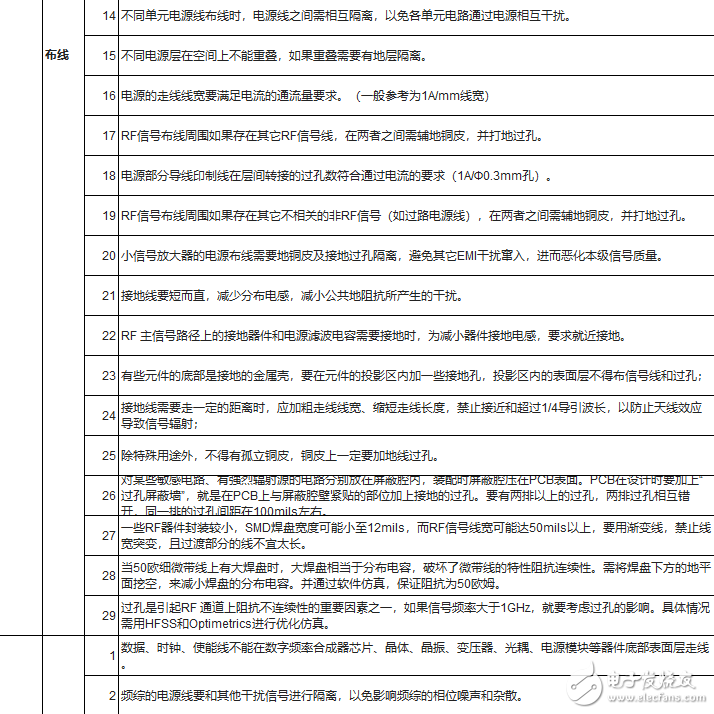

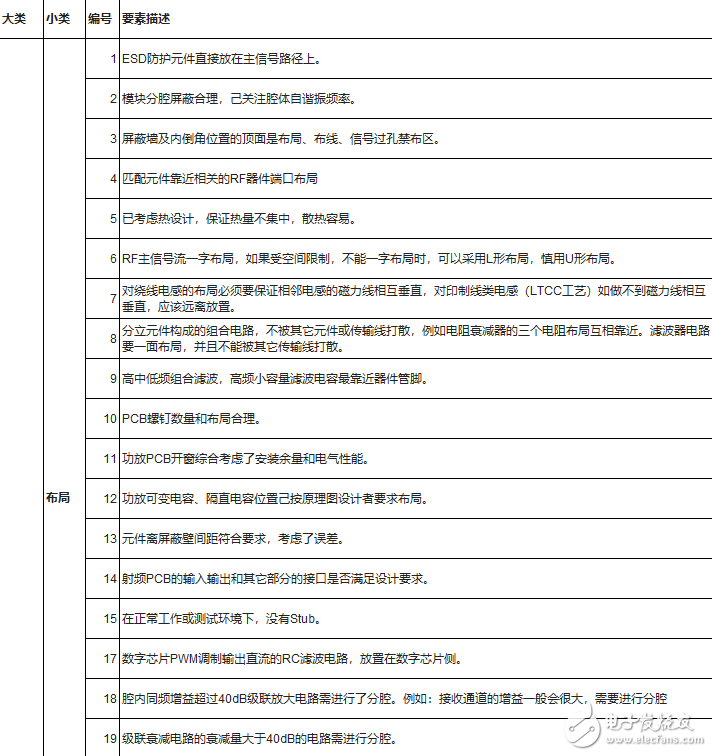

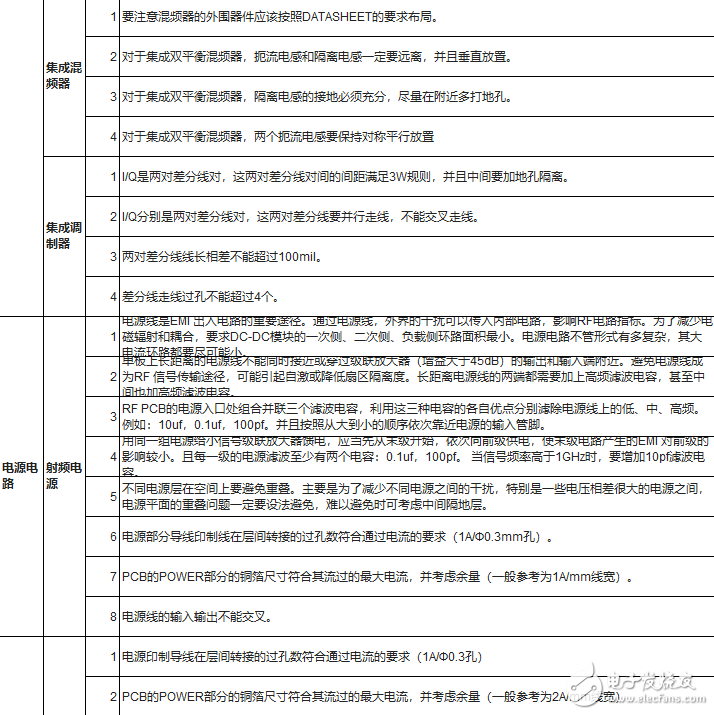

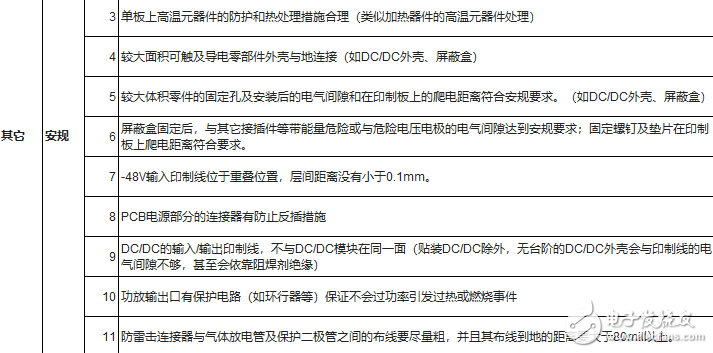

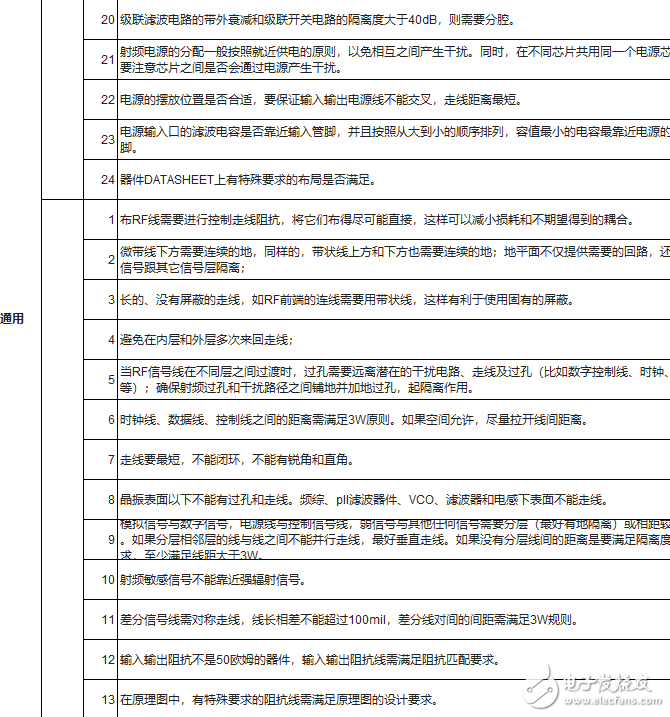

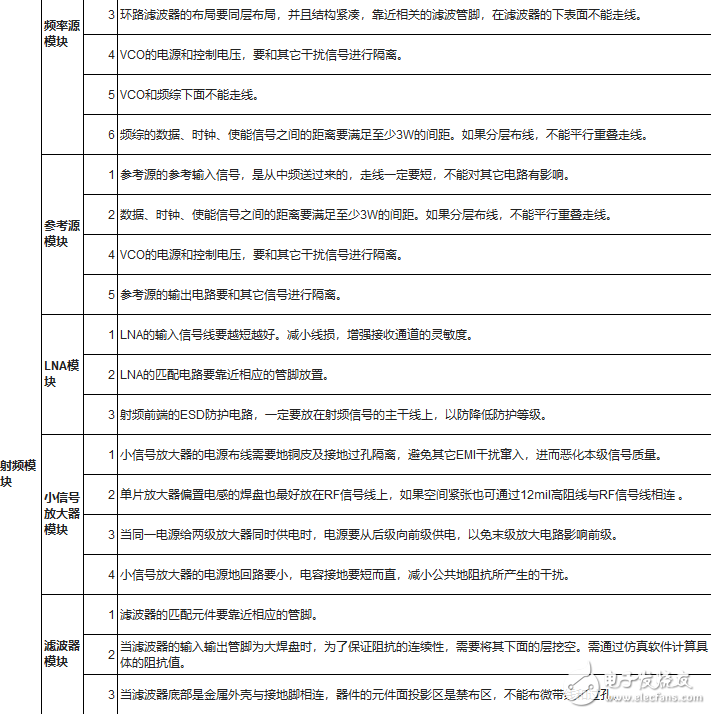

pcb審查checklist
