模板測試功能主要用于信號質量的評估，通過在示波器中設置模板對波形進行實時測試，統計在規定的測試條件內測試的次數、失敗的數據幀個數、失敗比率、測試時間等，并顯示測試的結果和輸出測試的數據。測試在設計和制造過程中能夠節省時間和費用，并確?？蛻?hù)能夠更快收到更高的質量產品。

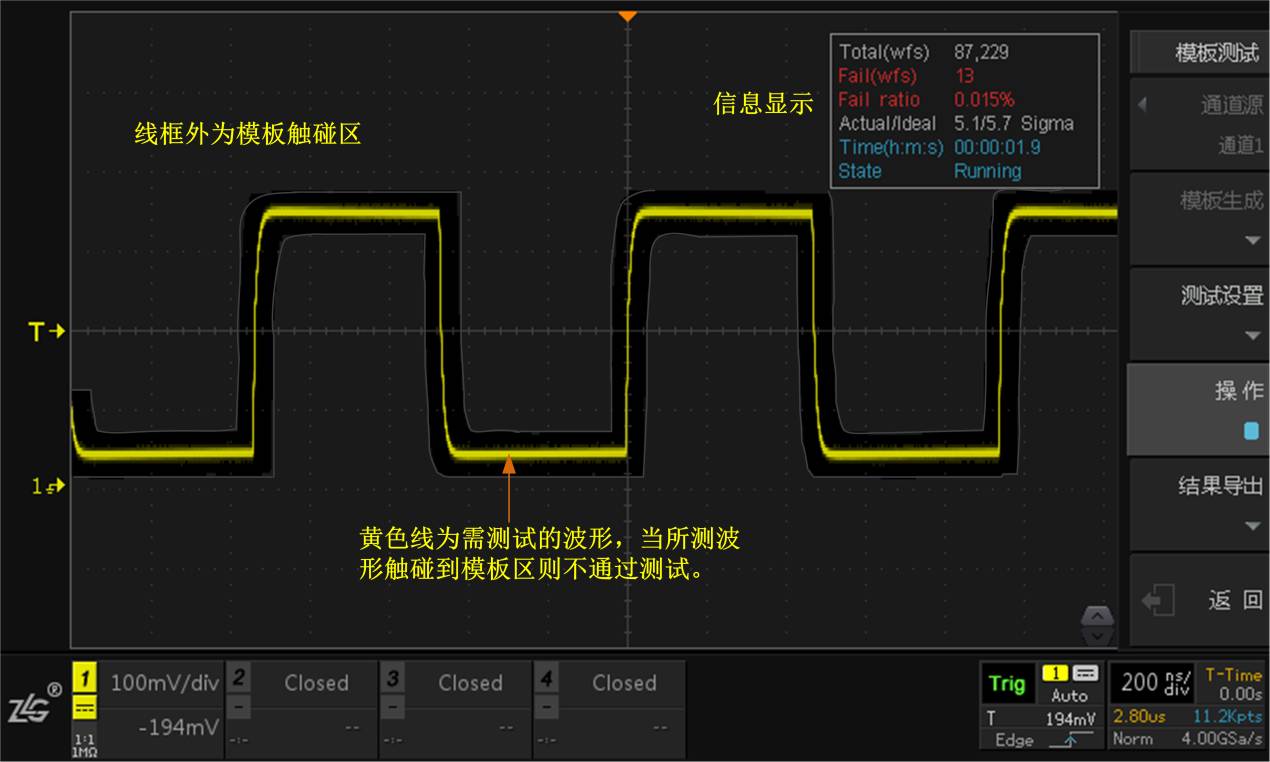

圖1 ZDS3000/4000系列模板測試界面

上圖就是模板測試的測試界面，其中，線框外為模板觸碰區，波形接觸到該區域會被判定為不合格波形，即“Fail”。沒有接觸到模板觸碰區的波形為“Pass”。右上角顯示信息是模板測試中的一些狀態信息。

模板測試的相關設置如下：

1、功能使能

首先，讓“標準波形”穩定的顯示在屏幕上。點擊【Analyze】進入分析界面，選擇【模板測試】，打開【功能使能】為“ON”狀態。模板測試界面如下圖所示。

圖2 模板測試界面

2、通道源選擇

使用模板測試前用戶需選擇【通道源】，即需要測試的波形通道，通道源可以選擇通道1、通道2、通道3和通道4，如圖3所示。

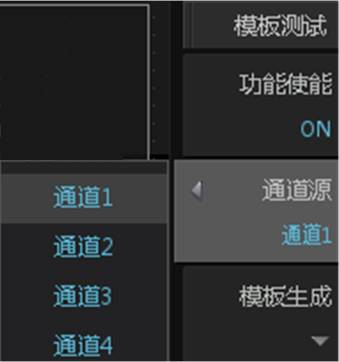

圖3 通道選擇

3、模板生成及調節

點擊【模板生成】，進入模板生成設置界面，如圖4所示。通過調整垂直容限范圍和水平容限范圍，在視圖區可看到加亮區為模板測試區域，點擊【生成】即可形成模板測試。

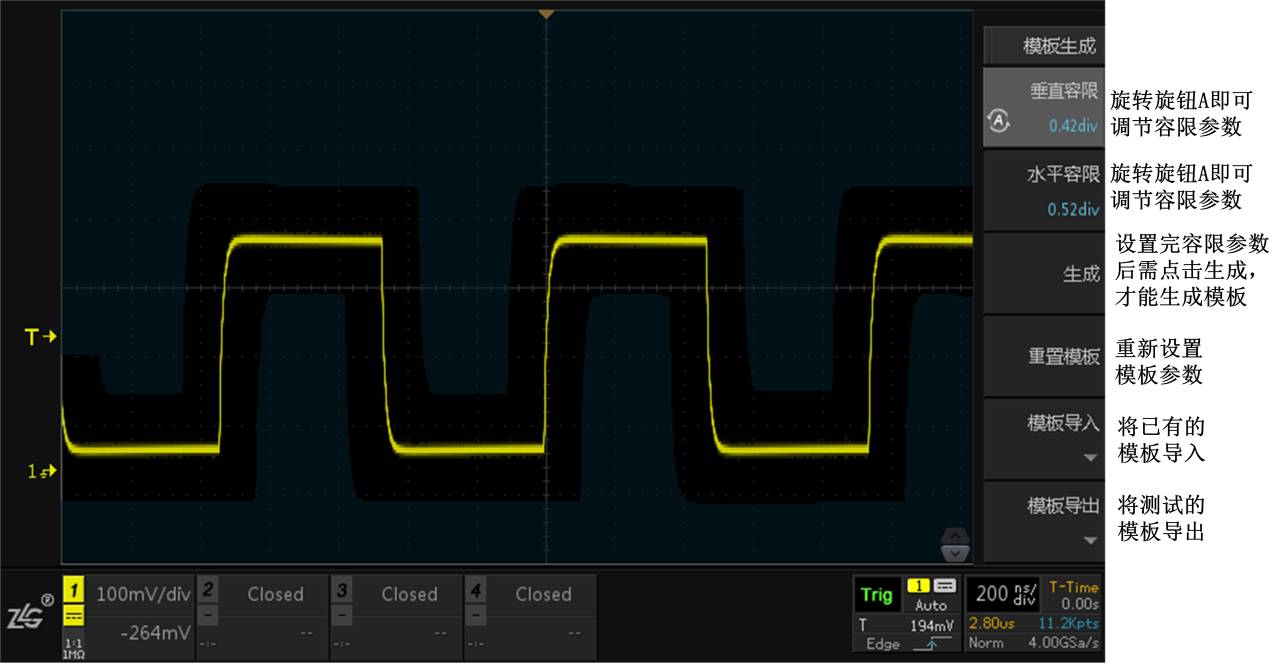

圖4 模板生成界面

生成模板后，可以根據右側的菜單做垂直，水平容限調節，導入導出模板等操作。

4、停止條件設定

停止條件即測試過程當?shù)竭_(dá)所設置的停止條件時立即停止，如圖5所示。

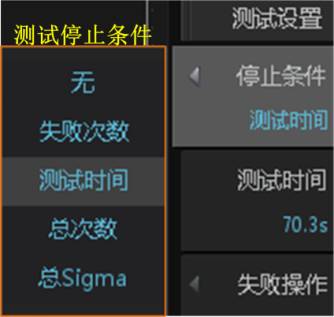

圖5 測試停止條件

模板測試的停止條件包括：

None：即無停止條件，測試持續進行，直到手動點擊停止才結束測試。

失敗次數：測試過程中，當失敗次數達到所設的值時，測試立即停止。

測試時間：測試時間達到所設置的時間值時，測試立即停止。

總次數：測試過程中，當測試次數達到所設的總次數時，測試立即停止。

總Sigma：測試過程，當Sigma值達到所設定的值時，測試立即停止。

5、失敗操作

失敗操作即若波形進行測試過程中無法通過測試時，將執行警示操作。失敗操作如圖6所示。

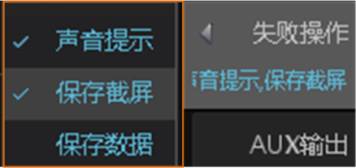

圖6 失敗操作

失敗操作包括：

聲音提示：即當出現測試不通過項時，系統會發出警報聲（蜂鳴器）提醒；

保存截屏：即當出現測試不通過項時，系統會自動對失敗項進行截屏保存；

保存數據：即當出現測試不通過項時，系統會自動進行數據存儲。

三項失敗操作可以選擇多項進行提示，不選擇任何失敗提醒操作，則若出現失敗項不做任何提醒。

6、特殊模板導入

當原始波形沒辦法滿足我們對波形的限制時，用戶還可將儀器內部Flash存儲器或外部U盤中存儲的測試模板文件導入，導入的波形可以是以前保存的*.msk文件或者是自行設置的*.txt文件。

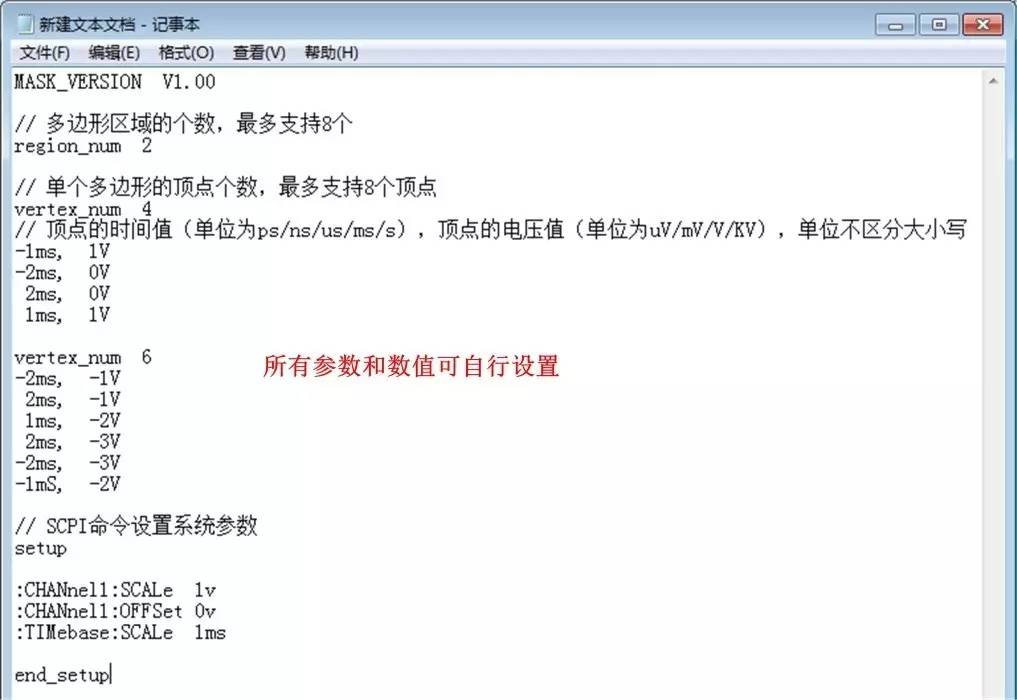

圖7 *.txt文件

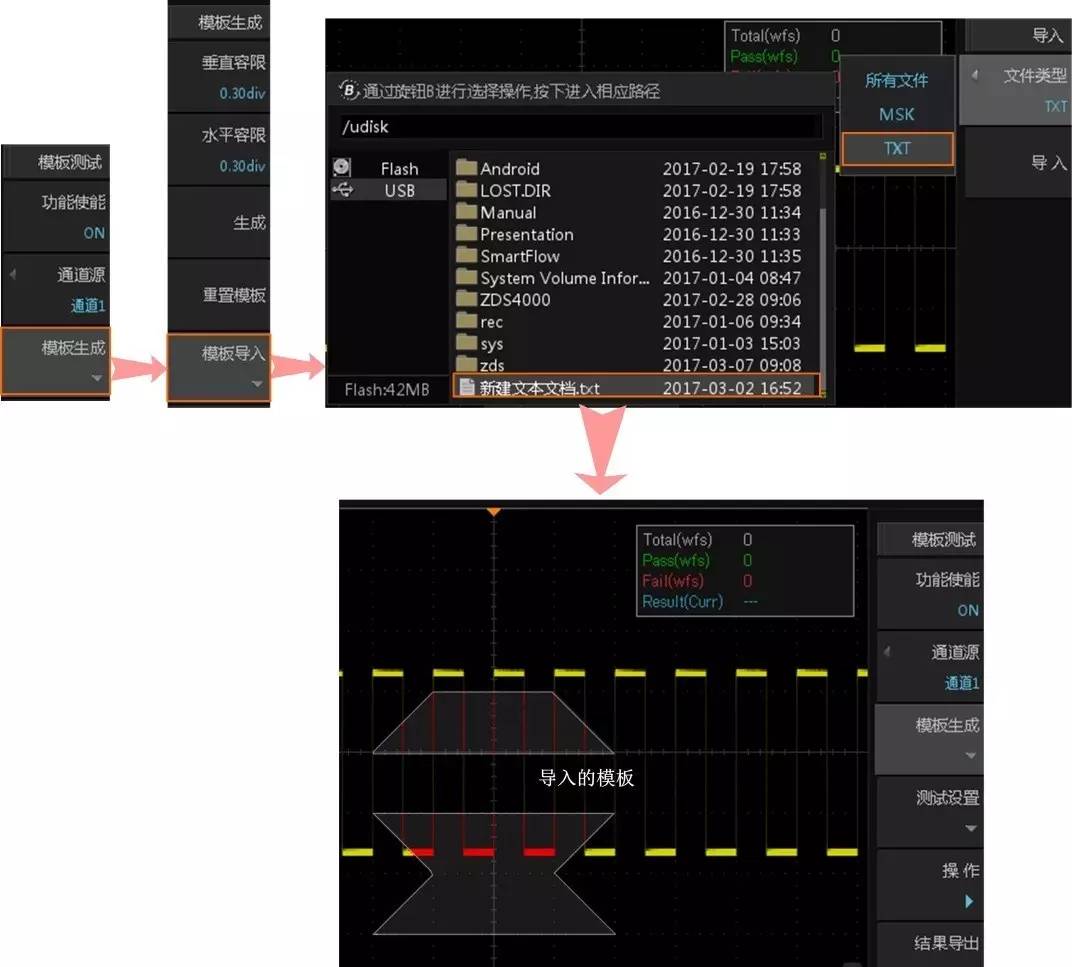

圖8 模板導入流程

以上就是示波器模板測試的功能介紹，一個能大幅提高產品出廠測試效率的功能。
