QC2.0/3.0是高通在近年主推的手機快速充電協議，得益于芯片在手機領域的市場占有率，QC3.0快速充電已經廣泛用于小米、中興等主流機型。 本文和大家共同探討QC2.0/3.0快充協議解碼。

一、簡介

QC2.0/3.0是高通在近兩年制定的手機快充協議，相比聯發科和OPPO的快充協議，高通QC快速充電技術在智能手機領域的占有率最高。QC2.0現在趨于普及，針對智能手機定制的ClassA標準支持5V、9V和12V輸入電壓。QC3.0則在QC2.0的基礎上，支持200mv步進的漸變調節電壓。目前已在ZDS4000全系列示波器中免費支持，用戶可到致遠電子網官下載最新固件免費升級。

二、協議說明

1、協議流程

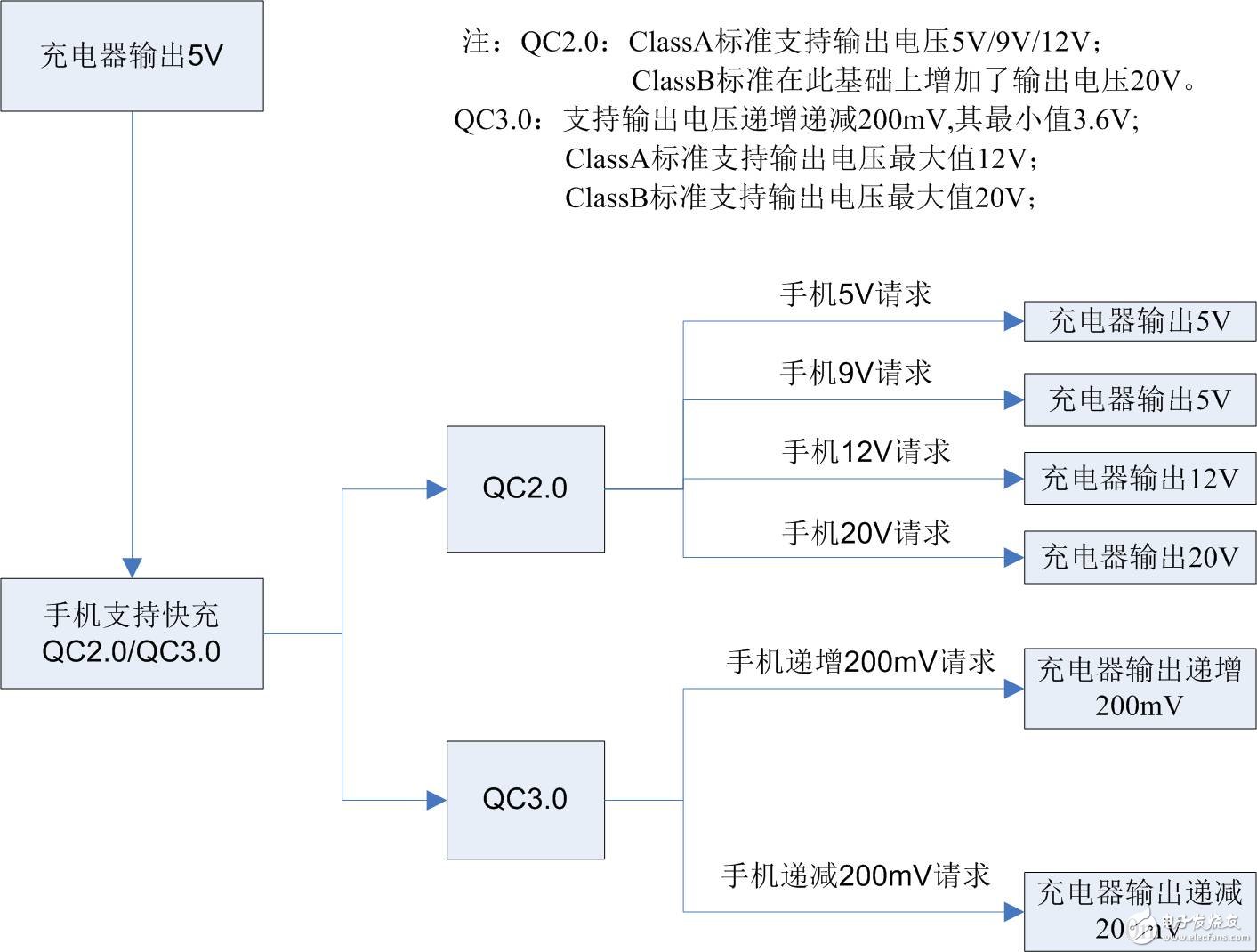

圖1 協議流程

2、電壓狀態

QC快充協議使用USB接口的D+和D-引腳，通過三態電壓的變化來描述不同的狀態。三種狀態分別是3.3V、0.6V和GND。電壓狀態表圖2所示：

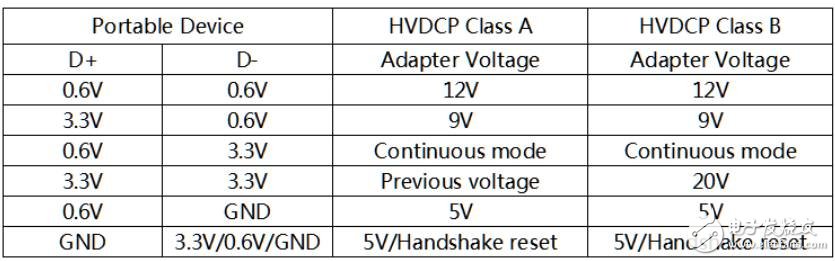

圖2 電壓狀態

三、解碼實例

由于該QC快充協議中需要區分0.6V和GND，因此在解碼時，通道的垂直檔位需要設置到合適的位置，建議是1V/div或者500mv/div。同時，由于該協議的波形一般持續時間較長，因此建議使用ROLL 模式先抓取足夠長的波形，然后在STOP下進行解碼分析。

建議解碼步驟：

（1）設置好每個通道的垂直檔位和偏移，盡可能地占滿屏幕區域；

（2）調節水平檔位進入ROLL模式，抓取一定時間長度的信號波形；

圖3 長時間的解碼結果

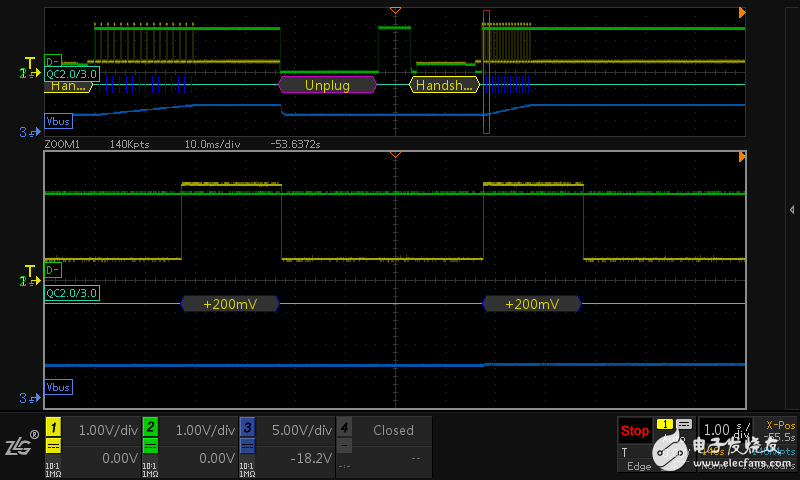

圖4 步進調值的解碼

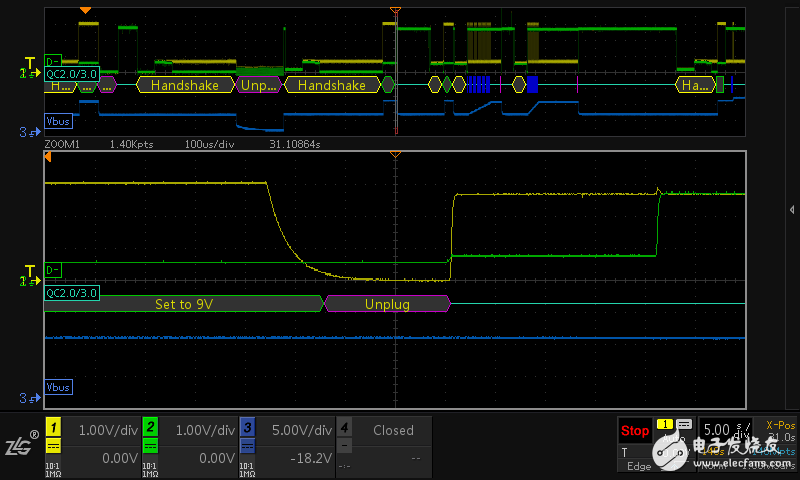

圖5 復位信號的解碼

總結

針對智能手機快速充電協議，ZDS4000系列示波器可直接解碼USB-PD、QC2.0/3.0。
