在之前我們發布過一些關于逆變器的文章都只是理論講解很少去實踐，其中一個很重要的原因就是沒有材料，但也很想為大家去檢測一下電路的可行性，自己動手制作成功的那個心情是買多少成品都無法比擬的，我們這次制作的主題仍然是怎么簡單怎么來，這個電路經過改善已經測試成功，文章也會把測試結果分享給大家。

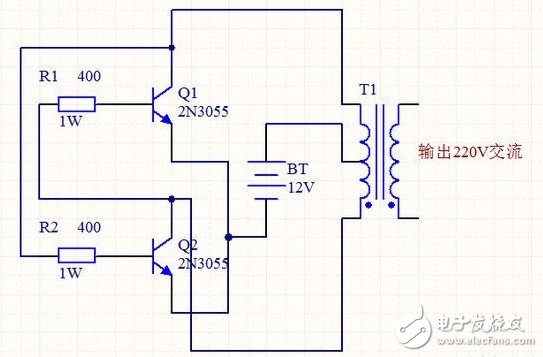

逆變器原理圖

上圖是我們的逆變器原理圖，這次我們采用了功率較大的三極管2N3055，而電阻只用了兩個，且最好電阻的功率選大一點，這樣電路的輸出功率也會相應地增加，上圖中用的是1W的400歐姆電阻，如果沒有1W的也沒關系，現在用到的最多的是1/4W的電阻，只要選擇四個電阻并聯大約是400Ω就可以了。

上圖是不太容易見到的兩個元件，第一張圖片是帶軸頭的變壓器，這里使用的變壓器功率是10W，功率較小幾乎驅動不了什么負載，大家做出來之后可以用LED燈去測試。

很多朋友想知道工作原理，這其實就是一個震蕩電路，就是把直流電變成交流電，然后通過變壓器升壓變成220V，然后在輸出端接上用電器即可，不過就這幾個元件做出來的逆變器，輸出波形肯定沒有電網標準，但驅動電燈泡是足夠的。

這是款12V的電源，輸出功率可以達到65W，如果大家家里有更大功率的太陽能板或電源的話，可以直接使用，不過要注意電壓需是12V，找到這些元件之后就可以連接電路了。

逆變器實際連接

上圖是實際連接電路圖，大家可以看到電阻是用四個1/4W的電阻并聯組成的，但是由于這款變壓器的功率較低，這四個元件并聯也屬于大材小用，照著原理圖把元件進行電氣連接，最后檢查無誤后即可通電，但一定要注意，輸出端電壓已經超過人的安全電壓，操作時要做好安全措施。

測試電路可行性

在這里小編用萬用表演示測試，是由于沒有合適的用電器，且變壓器的功率較低驅動不了大功率電器，所以用萬用表代替用電器，測試輸出電壓。將萬用表調到合適檔位，做好所有工作，通上電源再觀察萬用表的讀數。

通上電之后可以聽到信號震蕩的聲音，這時候在萬用表上就可以讀出電壓示數，我們這個是211V，而且是非常穩定。
