一、分布式光伏監測系統簡介

Acrel-1000DP分布式光伏監控系統，是我司根據電力系統自動化及無人值守的要求，總結國內外的研究和生產的先進經驗，專門研制出的新一代分布式光伏監控系統。本系統通過通信管理機及網絡交換機實時采集微機保護裝置、電能質量監測、計量、遠動系統等二次設備數據，實現監控區域光伏發電系統全面監控與自動化管理。同時在監控室配置通信系統、對時系統、遠動系統滿足系統內部的通信與上級調度需求，配置一套一體化電源系統，為二次設備及監控主機等重要設備運行提供穩定可靠的電源，實現整個光伏系統的安全、穩定運行。1聯5系8電2話171微3信5同2號2

本系統采用分層分布式結構，整個監控系統在物理上分為兩個層：站控層和間隔層。站級通信網絡采用標準以太網及TCP/IP通信協議，物理媒介可以為光纖、網線、屏蔽雙絞線等。系統支持Modbus RTU、Modbus TCP、CDT、IEC60870-5-101、IEC60870-5-103、IEC60870-5-104、MQTT 等通信規約。

二、系統架構

三、系統功能介紹

3.1 實時監測功能

Acrel-1000DP分布式光伏監控系統具有電網網絡拓?fù)浞治龉δ?，?shí)時查看各個設備狀態。所有靜態和動態畫面存儲。具有圖元編輯圖形制作功能，使用戶實現在任一臺主計算機或操作員工作站上均方便直觀的完成實時畫面的在線編輯、修改、定義、生成、刪除、調用和實時數據庫連接等功能。在主控室操作員工作站顯示器上顯示的各種信息以報告、圖形等形式提供給運行人員。

畫面顯示內容。

所有光伏電站站點信息。光伏電站的數量、裝機容量、逆變器數量、裝機類型以及其他裝機信息顯示。并展示當前氣象信息，包含光照、風速、溫度、濕度等信息。

3.2電參量查詢

安科瑞 Acrel-1000DP分布式光伏監控系統在配電一次圖中，可以直接查看該回路詳細電參量，界面也可用棒圖的形式更直觀的展示三相電流、三相電壓、有功功率、無功功率、功率因數、電能等。

3.3曲線查詢

安科瑞 Acrel-1000DP分布式光伏監控系統在曲線查詢界面，可以直接查看各電參量曲線，包括三相電流、三相電壓、有功功率、無功功率、功率因數、溫度等曲線。并統計該曲線查詢范圍內最大值、最大值發生時間、最小值、最小值發生時間、平均值等。

3.4運行報表

安科瑞 Acrel-1000DP分布式光伏監控系統可以查詢各回路或設備指定時間的運行參數，報表中顯示電參量信息應包括：各相電流、三相電壓、總功率因數、總有功功率、總無功功率、正向有功電能、溫度值等?？梢园凑杖铡⒃?、年的格式進行查詢、導出、打印。

3.5實時告警

安科瑞 Acrel-1000DP分布式光伏監控系統具有實時告警功能，系統能夠?qū)ε潆娀芈窋嗦菲?、隔離開關、接地刀分、合動作等遙信變位，保護動作、事故跳閘等事件發出告警。

1.圖元告警

2.彈出事件報警窗口

3.實時語音功能，系統能夠?qū)λ惺录l(fā)出語音告警。

4.短信告警，可以向指定手機號碼發送告警信息短信（需選配短信貓）。

5.電話告警，可以向指定手機號碼撥打電話（需選配電話語音盒）。

6.聲光報警器報警

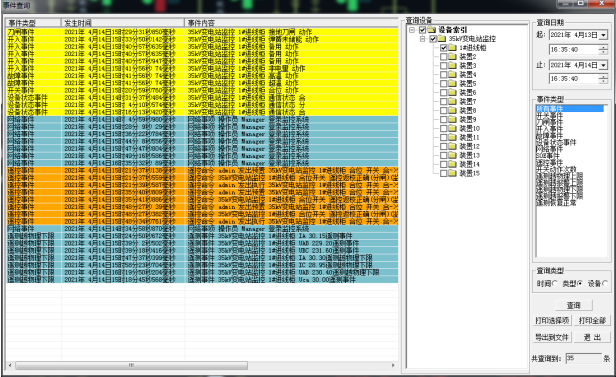

3.6歷史事件查詢

安科瑞 Acrel-1000DP分布式光伏監控系統能夠?qū)b信變位，保護動作、事故跳閘，以及電壓、電流、功率、功率因數越限等事件記錄進行存儲和管理，方便用戶對系統事件和進行歷史追溯、查詢統計、事故分析?？梢园磿r(shí)間、類型和設備進行查詢和排序。

3.7電能統計報表

安科瑞 Acrel-1000DP分布式光伏監控系統系統具備定時抄表匯總統計功能，用戶可以自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況，即該節點進線用電量與各分支回路消耗電量的統計分析報表。

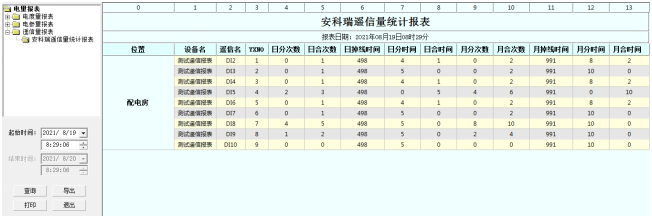

3.8 開關量統計報表

Acrel-1000DP分布式光伏監控系統具備對開關分合次數統計功能，用戶可以自由查詢自系統正常運行以來各開關量每日、月分合次數，分合時間以及掉線時間。

3.9用戶權限管理

安科瑞 Acrel-1000DP分布式光伏監控系統為保障系統安全穩定運行，設置了用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作（如遙控的操作，數據庫修改等）。可以定義不同級別用戶的登錄名、密碼及操作權限，為系統運行、維護、管理提供可靠的安全保障。

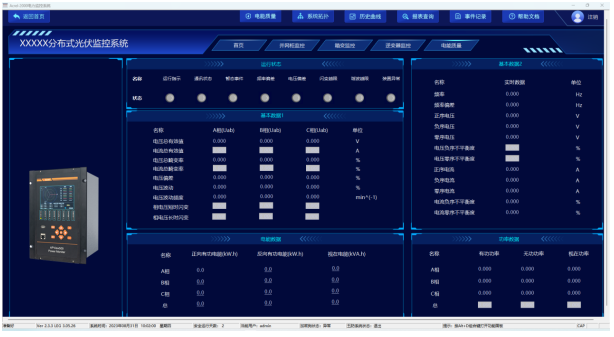

3.10電能質量在線監測

Acrel-1000綜合自動化監控系統可以對整個配電系統范圍內的電能質量和電能可靠性狀況進行持續性的監測。

實時監測總進線和重要出線回路的供電電源電能質量，包括穩態數據監測、暫態數據監測和故障錄波分析。對供電系統中的電壓偏差、頻率偏差、三相電壓不平衡、三相電流不平衡、2～63次諧波電壓、2～63次諧波電流、0.5～63.5次間諧波電壓、0.5～63.5次間諧波電流、諧波功率、諧波畸變率等實時監測，并以柱狀圖進行諧波分析。

監測重要回路的電壓波動與閃變、電壓暫升/暫降、短時中斷情況，實時記錄事件并故障錄波，為電能質量分析與治理提供數據來源。及時采取相應的措施提高配電系統的可靠性，減少因諧波造成的供電事故的發生。

3.11網絡拓?fù)鋱D

安科瑞 Acrel-1000DP分布式光伏監控系統支持實時監視接入系統的各設備的通信狀態，能夠完整的顯示整個系統網絡結構；可在線診斷設備通信狀態，發生網絡異常時能自動在界面上顯示故障設備或元件及其故障部位。

3.12遙控

安科瑞 Acrel-1000DP分布式光伏監控系統可以對整個配電系統范圍內的設備進行遠程遙控操作。例如配電系統維護人員可以通過監控系統的主界面點擊相應的斷路器遙信點調出遙控操作界面，可以及時執行調度系統或站內相應的操作命令。

遙控預置

遙控執行

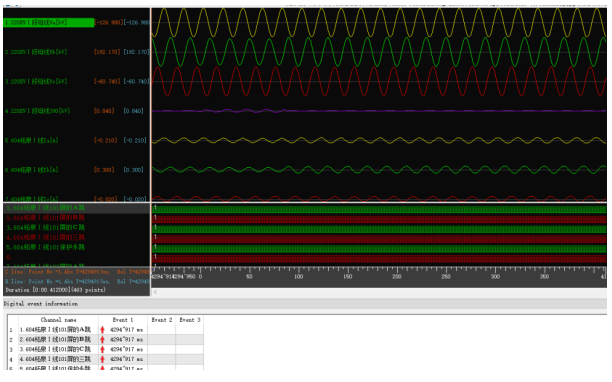

3.13故障錄波

安科瑞 Acrel-1000DP分布式光伏監控系統可在系統發生故障時，自動準確地記錄故障前、后過程的各種電氣量的變化情況，通過對這些電氣量的分析、比較，對分析處理事故、判斷保護是否正確動作、提高電力系統安全運行水平有著重要作用。

3.14事故追憶

安科瑞 Acrel-1000DP分布式光伏監控系統自動記錄事故時刻前后一段時間的所有實時穩態信息，包括開關位置、 保護動作狀態、遙測量等，形成事故分析的數據基礎。

3.15 通信管理

安科瑞Acrel-1000DP分布式光伏監控系統可以對整個配電系統范圍內的設備通信情況進行管理、控制、數據的實時監測?？梢圆榭茨硞€(gè)設備的通信和數據報文。

可以完成與各種智能電子設備的通信和數據轉發，包括微機保護、電力儀表、智能操控、直流屏、模擬屏、五防系統和調度等。

3.16GPS校時

安科瑞 Acrel-1000DP分布式光伏監控系統系統可集成配置北斗/GPS授時設備，對系統主機進行同步授時，以保證整個系統設備有統一的時間基準，為電力系統故障分析提供準確的時間基準。
