飛行器，或者說無人機不再僅限于在戰場上用，現在它們逐漸被業余愛好者和商業利用。美國聯邦航空局對無人戰機的應用采取官方立場，因?yàn)闊o人機的擴散會造成一些近距離碰撞和安全問題。隨著亞馬遜和其他公司測試無人機的交期，已經可以很清楚的看到商業對無人機的關注將會爆發出一個新市場。

根據國外電子產品拆解分析師最近拆解的Parrot AR.Drone 2.0 – GPS Edition，并且認為這款價值349.99美元的無人機僅為137美元的BOM成本（包含GPS飛行記錄儀模塊）。

這款無人機的飛行記錄儀模塊插入Parrot AR.Drone 2.0 – GPS Edition USB接口后，就相當于飛機上的黑匣子，可記錄多大350個飛行參數包括每一次飛行全程中四軸飛行器的精確位置。當飛行高度超過6米時，飛行記錄儀還能增強其穩定性。玩家可通過3D影像觀看收集的飛行數據，并通過AR.Drone學院分析這些數據。GPS飛行記錄儀模塊配備一個4GB閃存，可錄制時長約兩小時的高清視頻

這是我們拆解的一個簡單發現。

根據這次的拆解，我們發現其中主要有兩塊電路板，一個用于數據處理和通信，另一個則是運動控制。

數據處理和通信板：

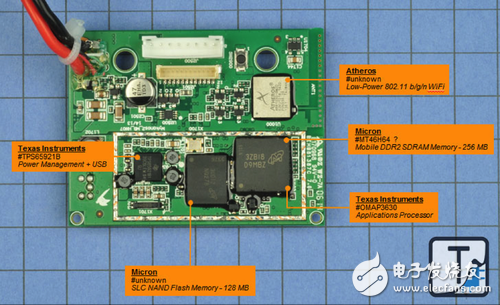

下圖展示了派諾特所采用的德州儀器的OMAP3630應用處理器里內置了256MB 的MicronDDR2內存卡。其他主要的IC都是Micron的128MB閃存，德州儀器電源管理+USB解決方案以及Atheros的低功率802.11b/g/n WiFi控制器。

移動控制板：

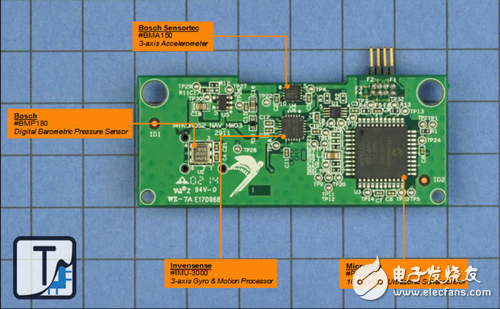

圖2是同樣與主板連接的移動控制板。這款飛行器用了博世公司的BMA150加速器與BMP180氣壓傳感器，應美盛的IMU-3000陀螺儀和運動處理器，微芯科技的PIC24HJ單片機相結合來做超聲控制。用免費的APP就可以控制這個飛行器，并且可另外嵌入輔助陀螺儀及加速器。這些傳感器輸出的應對措施有助于提高飛行的穩定性，主要是幫助飛行器在輕微的碰撞或有風的情況下做出反應。

Parrot drone運動控制電路主板

聲吶控制器監視高度

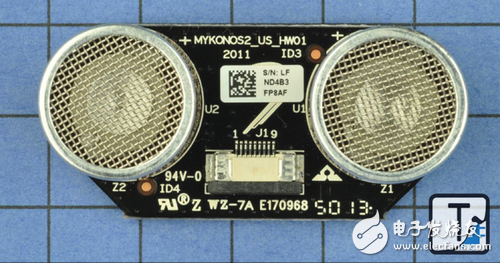

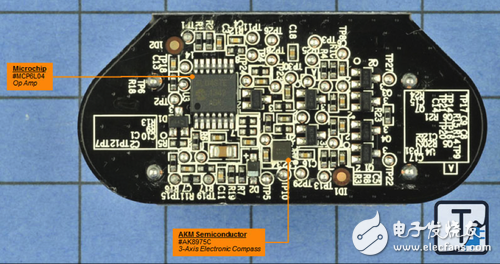

AR 2.0 drone的飛行高度由2個Kobitone超聲波傳感器（圖3），一個400SR（接收器）和一個發射機與PIC24聲吶控制器共同控制。這里還有一個AKM的半導體3-Axis Compass在聲吶板上，如圖4

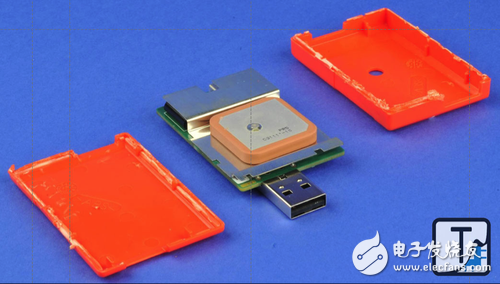

GPS飛行記錄儀模塊

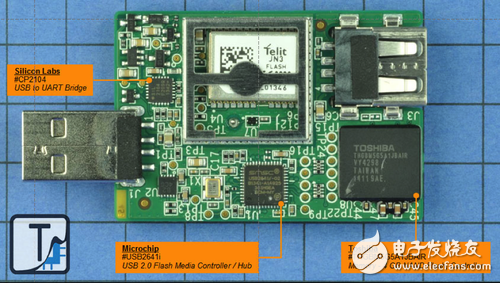

GPS飛行記錄儀模塊由一個Telit無線解決方案GPS接收器和一個用戶用來存儲視頻和圖片信息的NAND閃存。這塊GPS模塊與AR.Drone的USB接口相連，如圖5、6

GPS飛行記錄儀模組
