Arduino在電子愛好者和設計師中的影響力極其深遠，可能都不亞于早些年代個人電腦所帶來的影響（例如家庭計算機俱樂部等等）。市場上的Arduino數以百萬計，據估計，如果把衍生產品中的Arduino也算在內就更多了。預測在接下來的 5到10年里，學校將會使用Arduino來教授電子學和交互式系統原理。

Arduino封裝了很多函數，以前很復雜的功能，現在通過一個簡單的函數就搞定了。特別適合沒有太多專業知識，但又熱愛DIY的朋友。

雖然Arduino板子的價格不高，但忠于DIY精神，動手至上。成本大約在10元。

和常規的最小系統不同，這次用的是Arduino1.0，并且使用了“Upload using Programmer”功能，直接使用USBtinyISP下載程序，省去了usb轉串口的下載器，同時也最大限度的避免了許多麻煩。

材料準備：

1、ATmega 8（可以是“ATmega 8A-PU”、“ATmega 8PU-8PU”或“ATmega 8-16PU”，具體的差別下面會說）

2、22pF陶瓷電容兩個

3、晶振一個（“ATmega 8A-PU”、“ATmega 8PU-8PU”用8M，“ATmega 8-16PU”用16M）

4、USBtinyISP一個

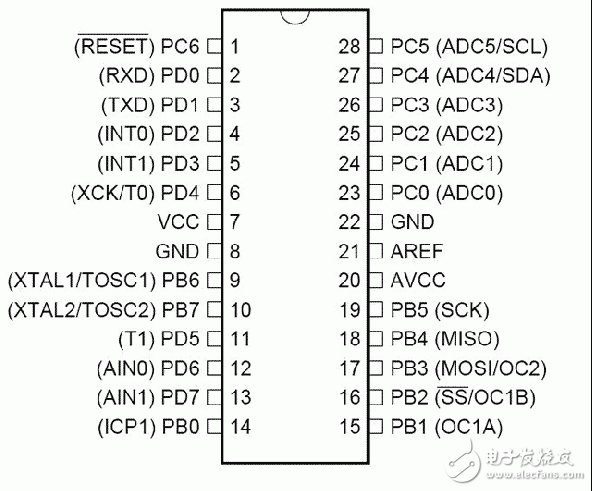

先看Atmega8引腳示意圖

電路一共分兩個部分

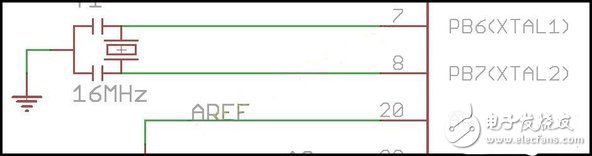

1、震蕩電路：

晶振連接Atmega8的pin9（PB6）、pin10（PB7），在分別連接連個22pF的電容，最后讓一只電容接地。

2、程序下載以及供電部分：

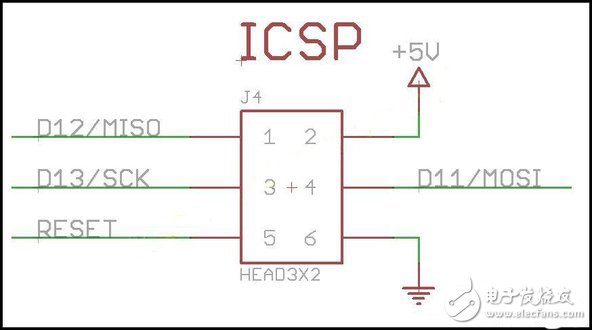

ICSP引腳連接圖：

+5V → pin7（VCC）

GND → ping22（GND）

D11 → pin17（PB3）

D12 → pin18（PB4）

D13 → pin19（PB5）

reset → pin1（reset）

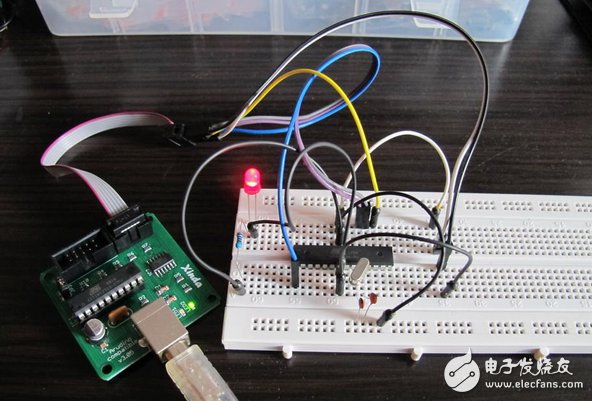

這是連接好的板子：

　　
加了一個紅色的LED做電源指示

下面就該給Atmega8下載bootloader了，現在就有兩種情況：

1、如果是“ATmega 8A-PU”和“ATmega 8PU-8PU”，因?yàn)镮DE里沒有直接支持8M的板子，所以要自己改造一下：

下載下面的文件，解壓后放在hardwarearduinoootloadersoptiboot目錄下，并在hardwarearduinooards.txt里添加如下信息：

01.##############################################################

02.

03.atmega8_8M.name=ATmega8_8MHz

04.

05.atmega8_8M.upload.protocol=arduino

06.atmega8_8M.upload.maximum_size=7168

07.atmega8_8M.upload.speed=115200

08.

09.atmega8_8M.bootloader.low_fuses=0xa4

10.atmega8_8M.bootloader.high_fuses=0xdc

11.atmega8_8M.bootloader.path=optiboot

12.atmega8_8M.bootloader.file=optiboot_atmega8_8M.hex

13.atmega8_8M.bootloader.unlock_bits=0x3F

14.atmega8_8M.bootloader.lock_bits=0x0F

15.

16.atmega8_8M.build.mcu=atmega8

17.atmega8_8M.build.f_cpu=8000000L

18.atmega8_8M.build.core=arduino

19.atmega8_8M.build.variant=standard

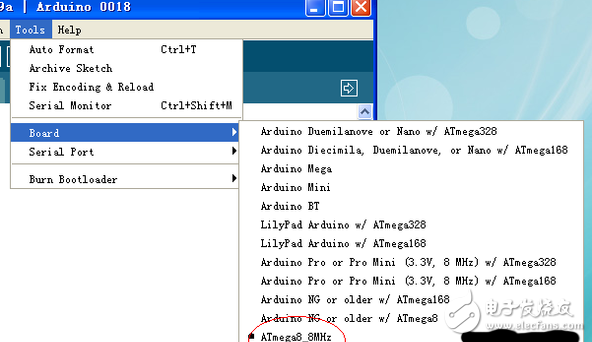

這時啟動IDE，你就能在board里看到“Atmega8_8M”，選擇他就對了。

2、如果是ATmega 8-16PU，在選板子時直接選擇“arduino NG or w / ATmega 8“就可以了。

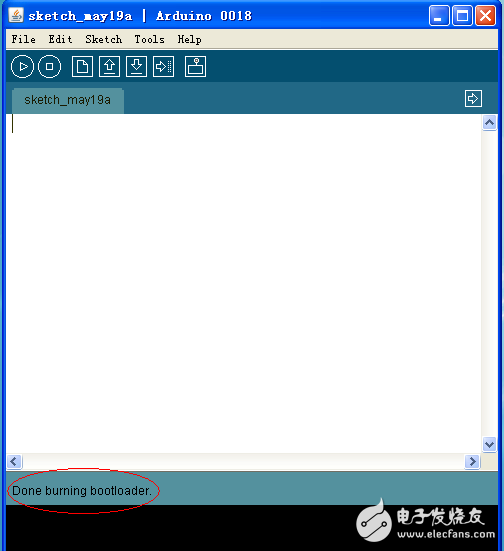

選好板子后，使用USBtinyISP下載bootloader，當看到如下圖片是，就說明下載成功了。

好了，從這里開始就是和其他最小系統不同的地方了，通常我們會使用一個USB轉TTL的下載器來下載程序，但因?yàn)榉N種原因，很多時候會出錯。所以今天我們使用Arduino 1.0的“Upload using Programmer”功能來下載程序。

首先電路連接不變，還是使用下載bootloader的線路。然后確保你使用的IDE是Arduino 1.0（在Arduino的官網，一進下載軟件頁面的就看得見了），然后選擇板子，還是和上面一樣，ATmega 8-16PU可以直接用；“ATmega 8A-PU”和“ATmega 8PU-8PU”請先改造程序，然后寫代碼（我寫了一個LED閃爍的程序來測試）。

int led = 12;

void setup（）

{

pinMode（led，OUTPUT）;

}

void loop（）

{

digitalWrite（led，HIGH）;

delay（1000）;

digitalWrite（led，LOW）;

delay（1000）;

}

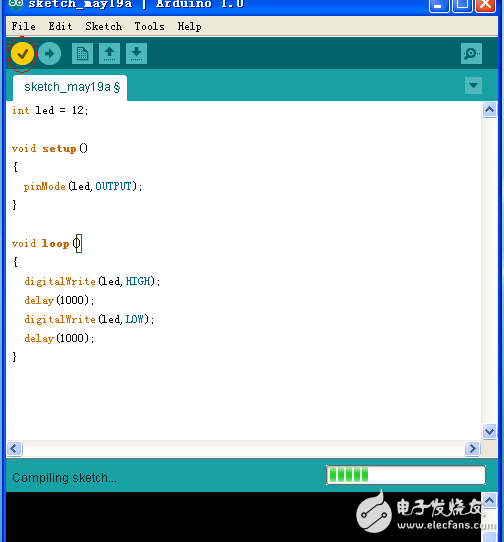

寫好后點擊最左邊的那個鉤（編譯）。

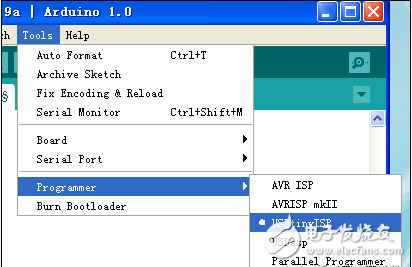

最后是下載，大家可以看一下，在tools下新增加了一個“Programmer”，點開后選擇USBtinyISP，Serial Port就不用選擇了。

最后打開“File”，你可以看到”Upload using Programmer“，點擊后程序就開始下載了。

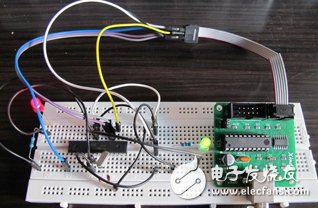

這是程序下載完后的照片，如果圖片能動，你就能看見綠色的LED在閃爍。

總結：如果按照以前的方法制作最小系統，下載bootloader和程序要使用兩套電路。而且在下載程序時，TX和DX對下載線路的要求很高，還需要連接復位電路。而使用Upload using Programmer下載程序，僅需使用一套電路，簡化了連接電路帶來的不便，不需要轉換器、不需要復位電路。最大限度地避免了許多麻煩。

有興趣的同學可以來試試。

這是之后焊在洞洞板上的最小系統，效果還不錯~
