今年是蘋果Mac電腦誕生30周年紀念。為了一表敬意，iFixit的大神們對一臺1984年產蘋果Macintosh 128K（麥金塔128K）進行了徹底拆解。

相信熟悉蘋果產品的讀者都知道，Macintosh 128K是蘋果設計制造的第一款家用Mac電腦，它的誕生也為蘋果日后在個人電腦領域內所取得的傲人成績奠定了基礎，因此在業界發展歷史和愛好者收藏圈子中都有著很高的地位。

從iFixit的拆解中我們不難看出，Macintosh 128K的外表和內在雖然不如現在的Mac產品那么精美，但依舊給人一種非常扎實的感覺，而7/10的拆解評分也意味著這款產品比當下的Mac產品更具可維修性。

下面我們就一起來看看這款老古董內部都藏有哪些秘密。

Macintosh 128K配置簡述：

- 8MHz摩托羅拉68000處理器；

- 128KB內存；

- 9英寸CRT顯示屏，分辨率512x342（像素密度72ppi）；

- 3.5英寸軟盤驅動器；

- 單鍵鼠標和厚重的鍵盤。

Macintosh 128K在推出時的售價為2495美元，如果算上通貨膨脹，那么相當于現在的5594.11美元。

在拆解之前我們先通過Macintosh 128K與2013款iMac一體機（最低售價1299美元）的對比來看看該系列產品在這30年都發生怎樣的進化。

后者擁有21.5英寸1080p高清顯示屏（1920x1080），并且搭載了傳輸速度更高的Thunderbolt（20Gb/s）接口，同時處理器也變成了Intel Core系列，內存達到了雙通道8GB。鍵盤鼠標的設計也發生了翻天覆地的變化。

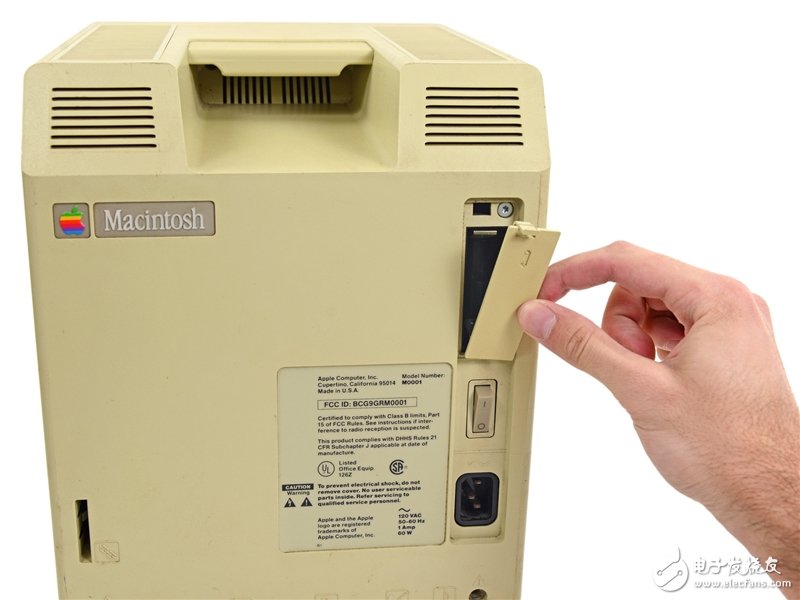

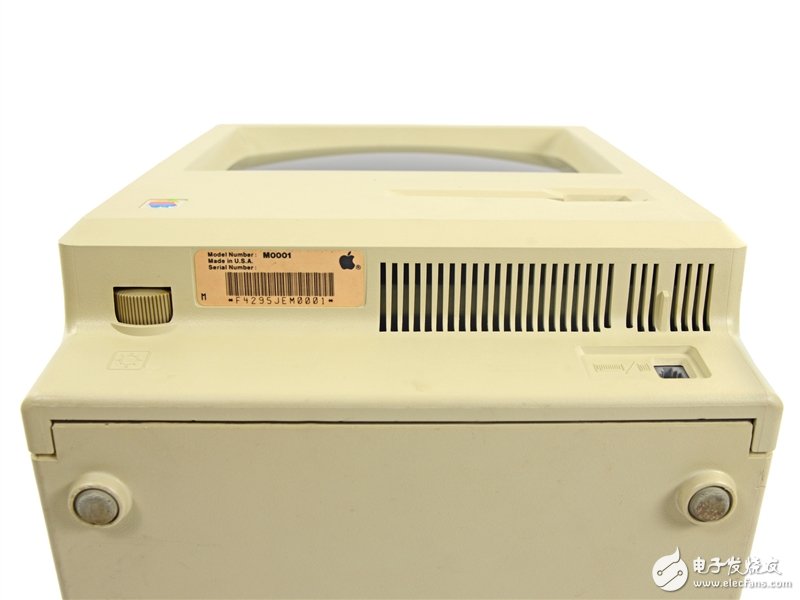

接下來仔細審視一下Macintosh 128K的外觀，被拆解的機型編號M0001，非常值得紀念。下面就是令人興奮的拆解過程了。

第一步

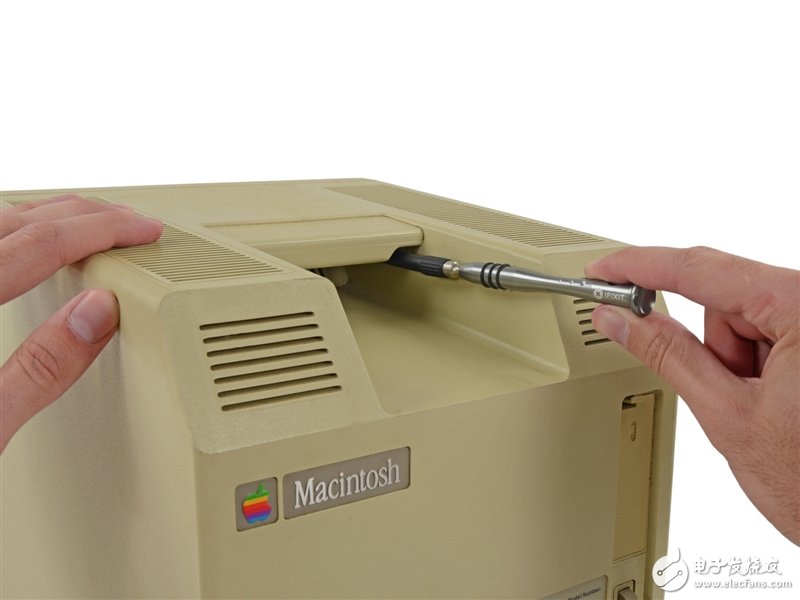

從Macintosh 128K的外表就可以知道，這臺設備的內部一定會十分擁擠。拜設計者所賜，在試圖打開外殼時我們甚至需要在螺絲刀前部加裝一根延長器才能順利的夠到內部的T15螺絲。

第二步

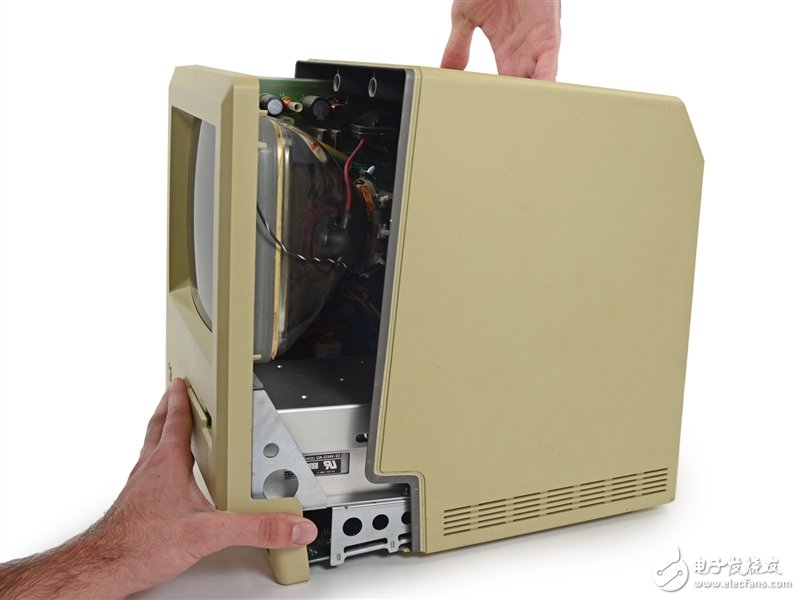

終于到了真相大白的時刻了！

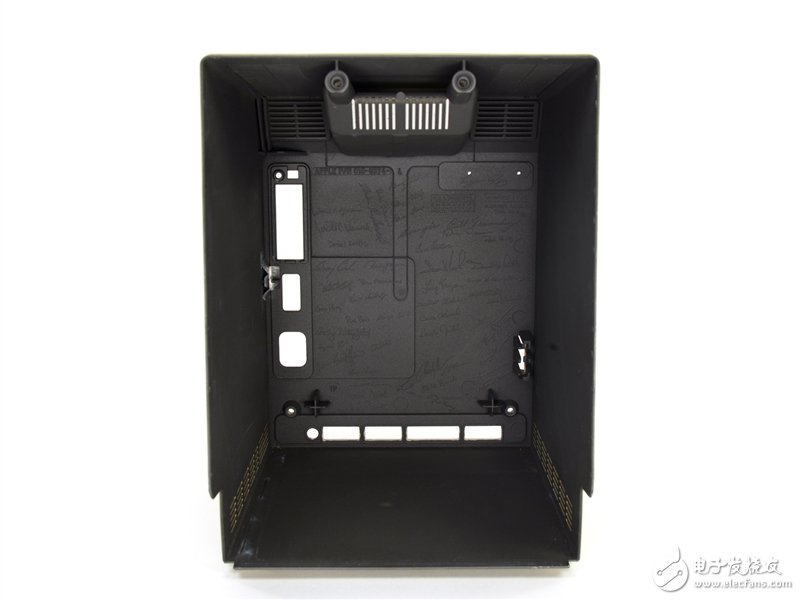

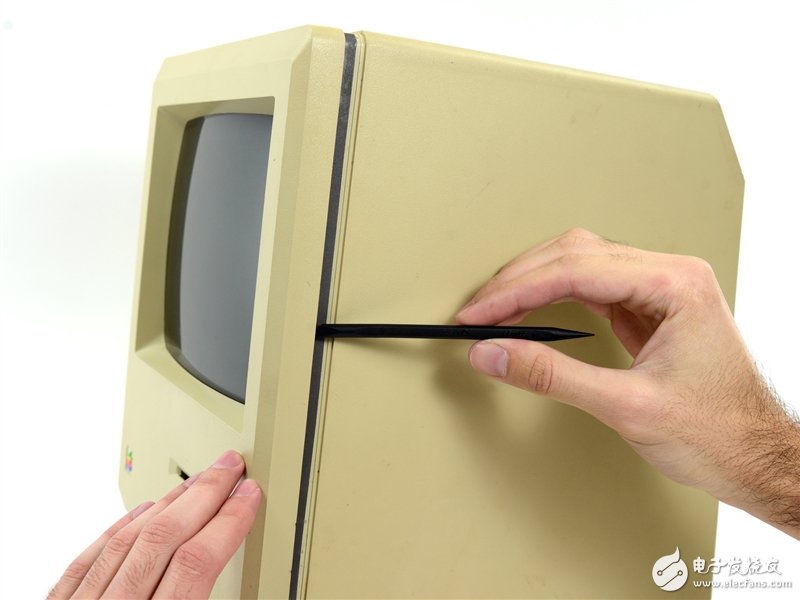

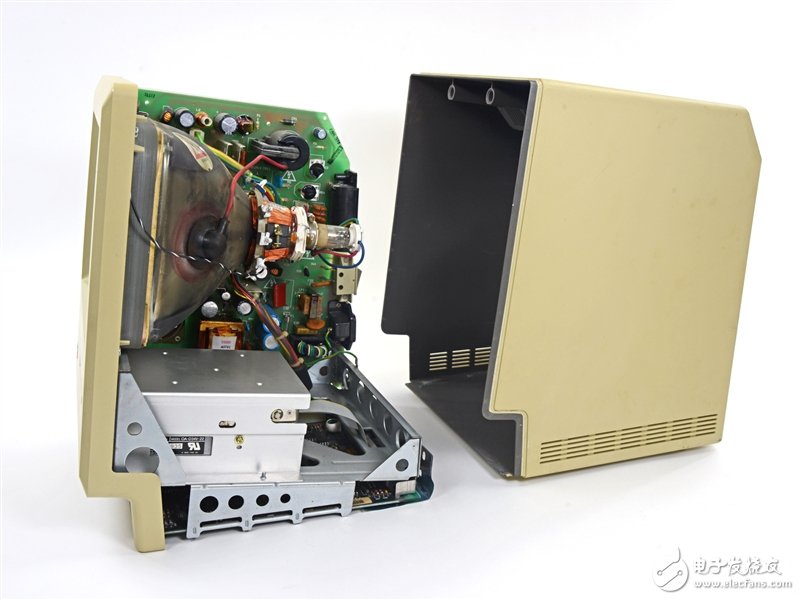

小心翼翼的水平抽出外殼后你會發現CRT顯示器、3.5英寸軟驅和主板都巧妙的固定在了前部外殼上，而機身后部的外殼只是一個真正的“空殼”。

第三步

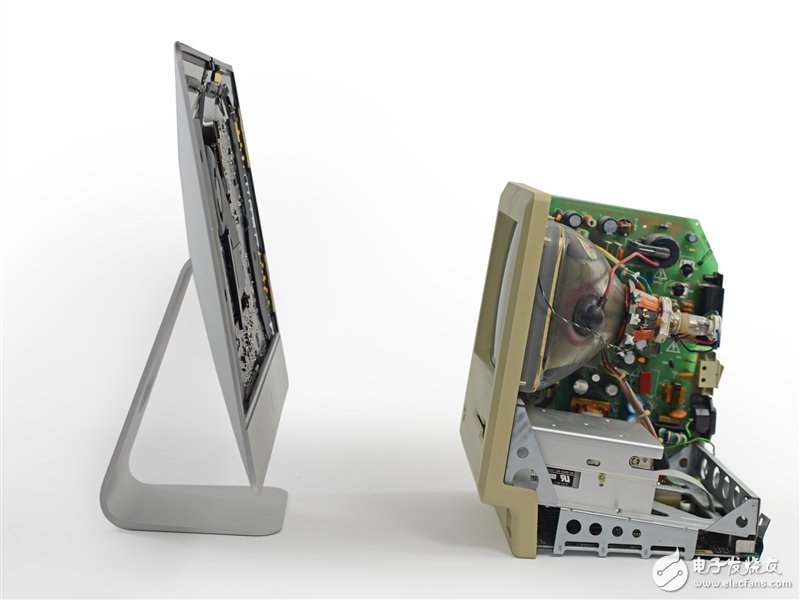

我們仔細圍觀一下Macintosh 128K的內部設計，順便再次拉來2013款iMac進行對比，30年間所發生的變化一覽無遺。

第四步

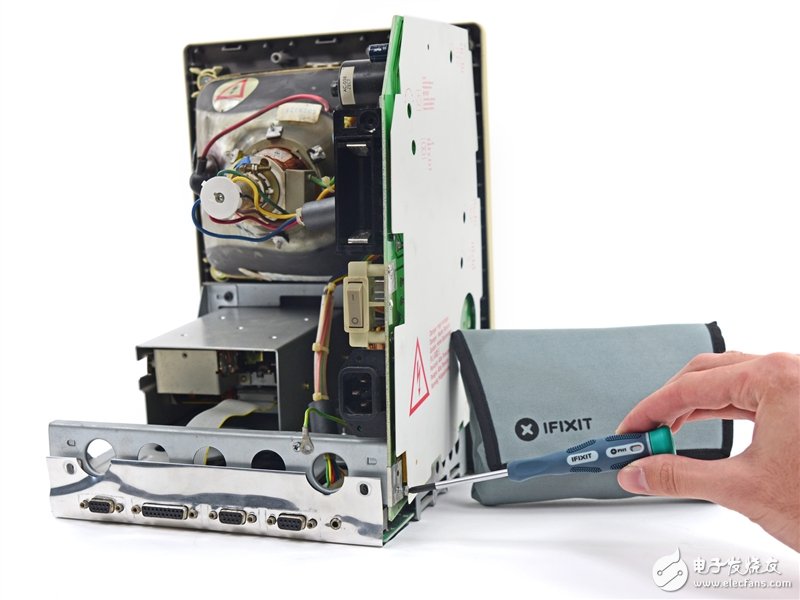

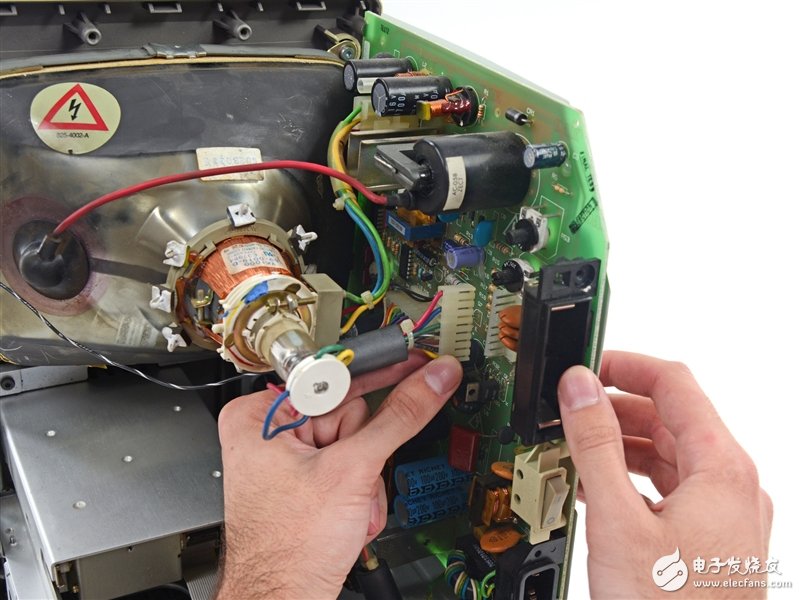

拔掉CRT顯示屏與電源電路板的連接線，iFixit形容這個過程就像是在大片中拆炸彈那樣，很有感覺。另外還順帶給自家的拆解工具打了個廣告。

第五步

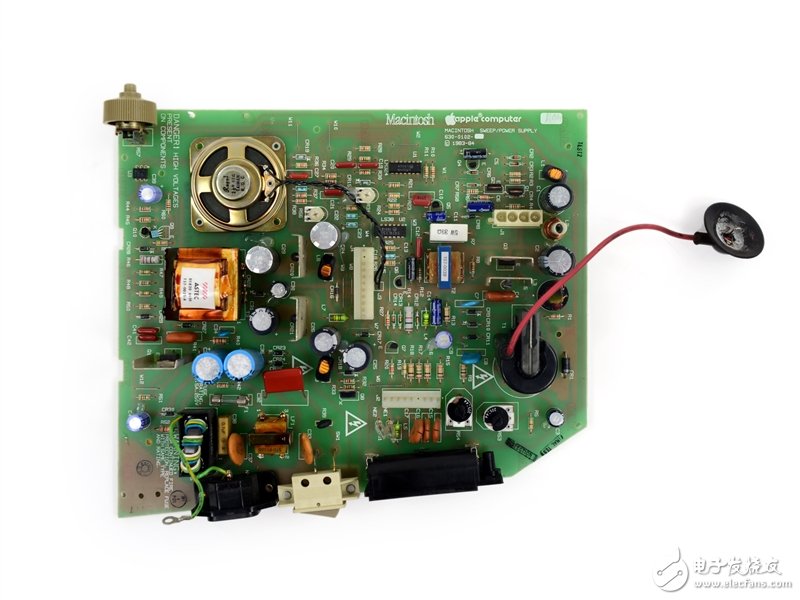

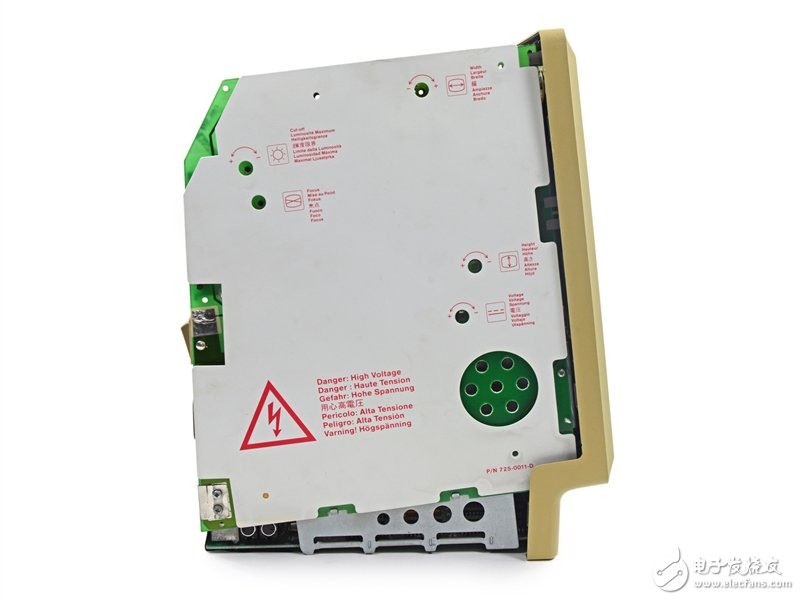

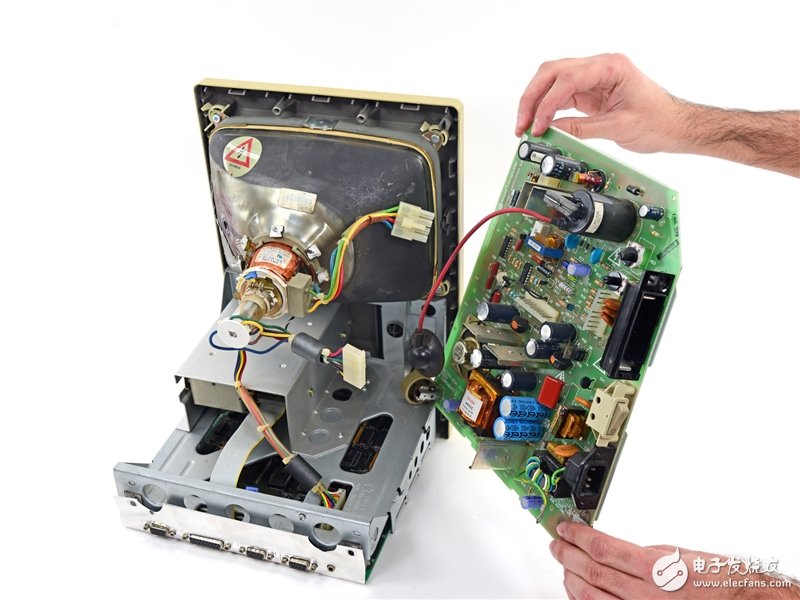

成功的拆下了Macintosh 128K所配備的60W電源電路板。這塊電路板肩負著為包括CRT顯示屏在內的整臺機器供電任務，上面裸露的升壓模塊讓人感到不安。

第六步

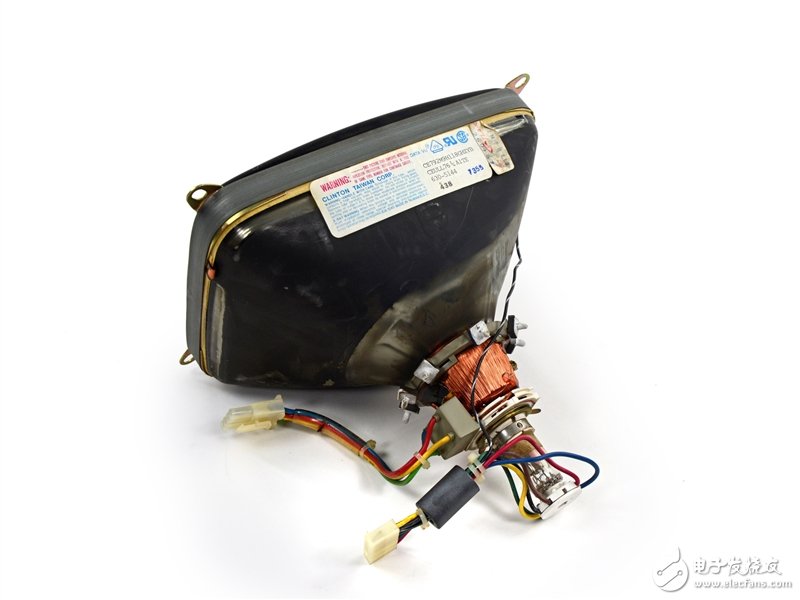

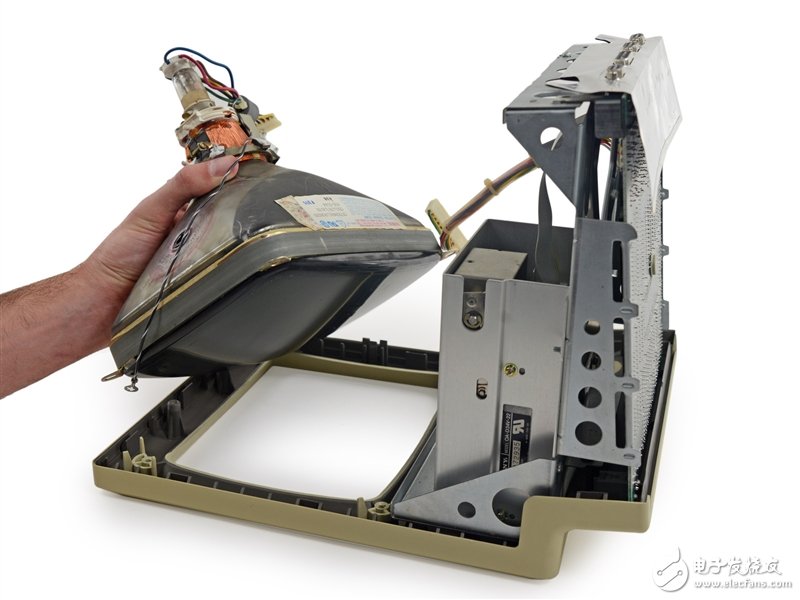

笨重的CRT顯示屏也被完美的卸下，長長的電子槍和線圈都是那個時代的顯著特征。

值得一提的是，盡管Macintosh 128K只配備了單色顯示器，但所見即所得的桌面圖形設計卻是革命性的。

第七步

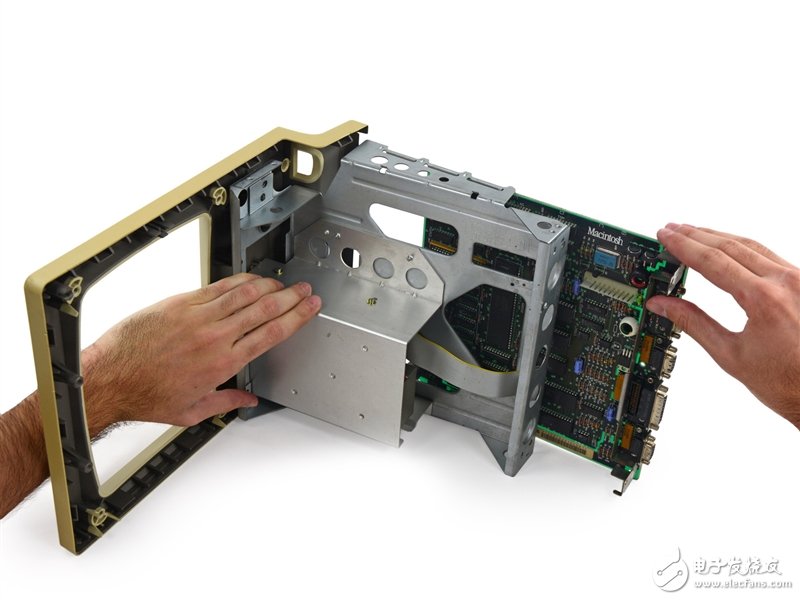

從內部支架中抽出Macintosh 128K的主板，可以看出，蘋果并沒有為所搭載的摩托羅拉68000處理器設計單獨的主動散熱系統。

PS：摩托羅拉68000這款處理器并非只有Macintosh 128K在使用，諸如世嘉Genesis、Atari ST等設備中也同樣采用的是這款處理器。

第八步

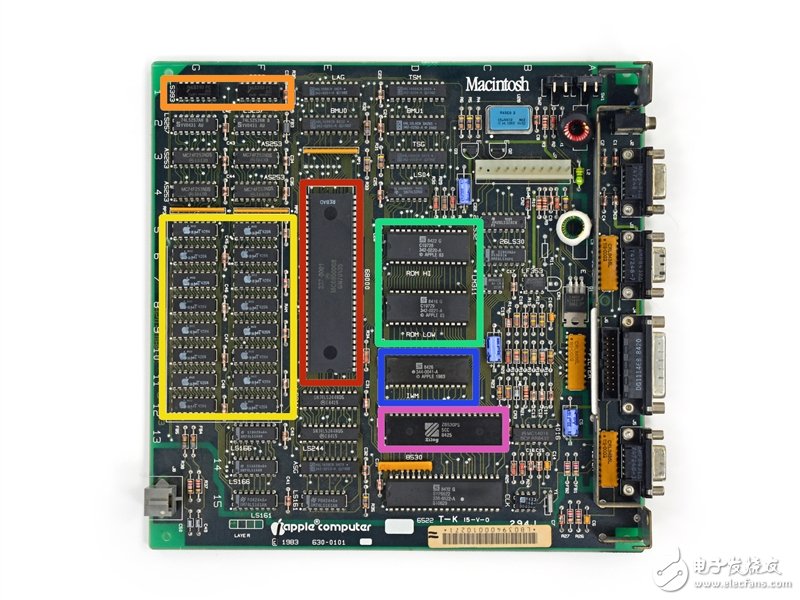

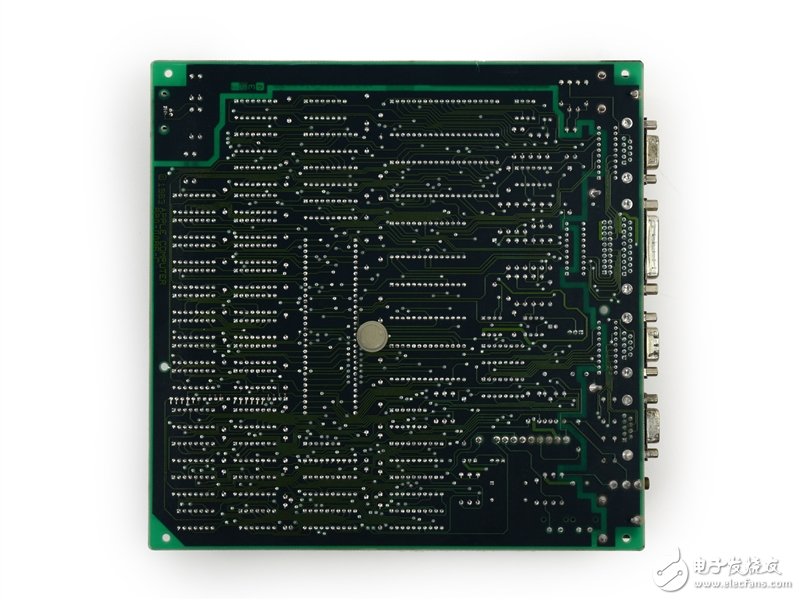

全面瞻仰Macintosh 128K的主板細節，其表面分布有：

- 摩托羅拉68000處理器（紅）；

- 飛兆半導體74LS393視頻計數器（橙）；

- 16顆美光4264 64KB RAM芯片（黃）；

- SIMTEK C19728和C19729 32KB ROM芯片（水藍）；

- SIMTEK 344-0041-A磁盤控制器（藍）；

- Zilog Z8530PS串行通信控制器（粉紅）。

第九步

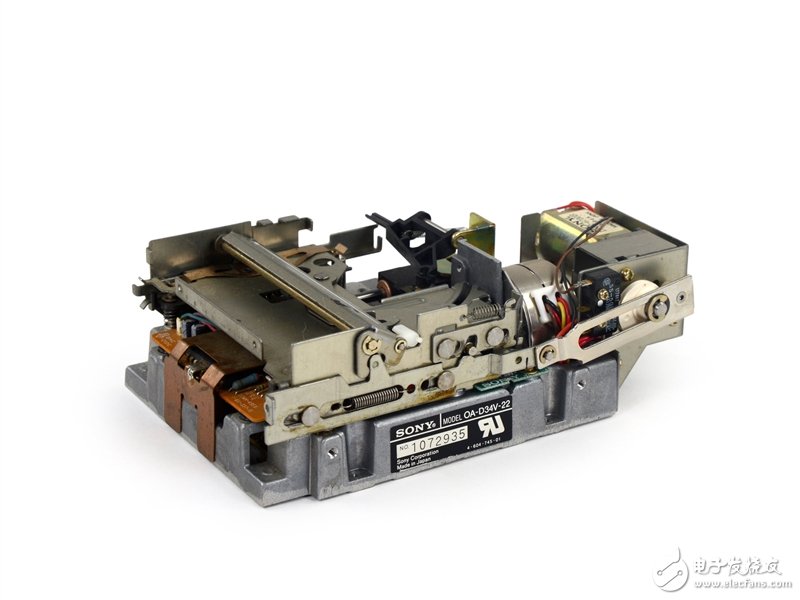

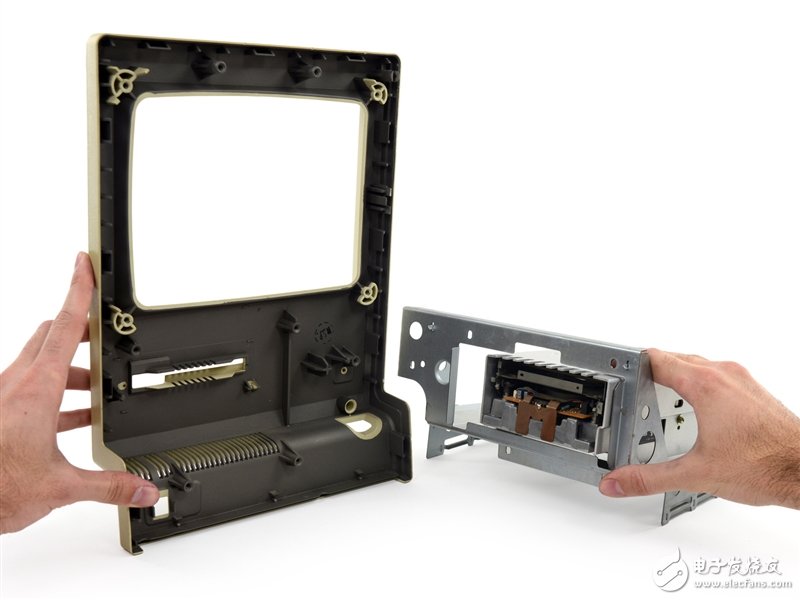

看完主板之后就該輪到3.5英寸軟驅了，這臺Macintosh 128K所搭載的軟驅來自索尼，做工看起來非常扎實。

盡管現在的超極本產品甚至連光驅都會舍棄，但在上世紀80年代，3.5英寸軟驅可是一件很高級的配置。

第十步

這就是Macintosh 128K所搭配的鍵盤，一張敲起來會咔咔作響的機械鍵盤，非常帶感。

鍵盤的拆解很簡單，擰下螺絲即可搞定。內部的按鍵都被焊在了電路板上。有趣的是，這款鍵盤使用了一根標準的RJ9老式電話聽筒連接線，可伸縮。

第十一步

最后該鼠標上場了，比起現在的Magic Mouse，Macintosh 128K的這款老式機械鼠標簡直太原始了。

扭開底部的卡環便可以取出內部定位滾珠。當開啟外殼后我們看見了兩個正交編碼器、數個電阻等等非常簡單的元器件，不過這種簡化的設計也為鼠標提供了更高的可靠性。

總結：

Macintosh 128K是一個革命性的產品，我們?yōu)樗o出了7/10的拆解評分，其內部主要包括軟驅、電源、主板和CRT顯示器四個部分。

與現在的蘋果產品相比，Macintosh 128K沒有任何部件是通過膠水來進行粘結，因此整個拆解過程都只需要和不同的螺絲較勁。尤其是在遇到一些深藏于內的螺絲（比如外殼）時，我們必須使用延長桿或更長的螺絲刀來搞定它們。

Macintosh 128K的后續升級性非常差，RAM、ROM以及處理器都被焊在了主板上，一旦壞掉會非常麻煩，這一點倒是與現在的部分Mac產品非常類似。

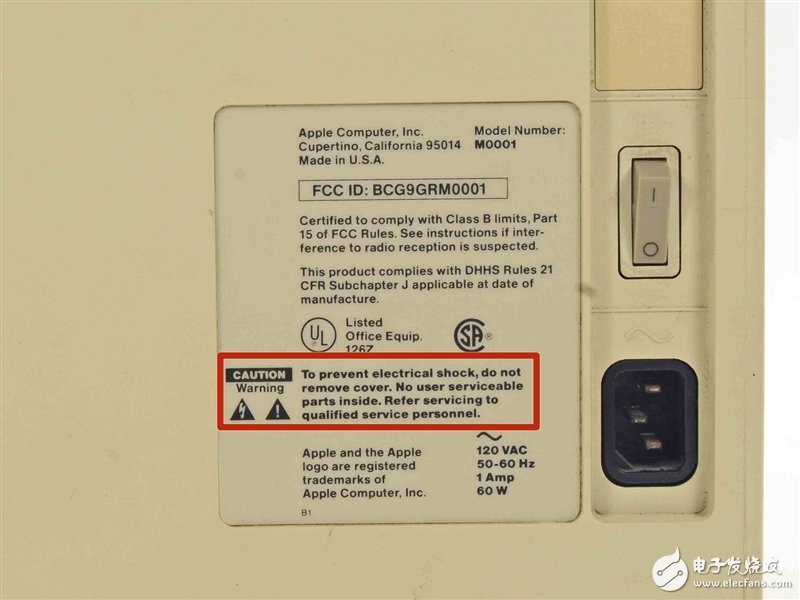

另外需要特別提醒的是，電源上裸露的升壓模塊增加了用戶帶意外中電的風險。
