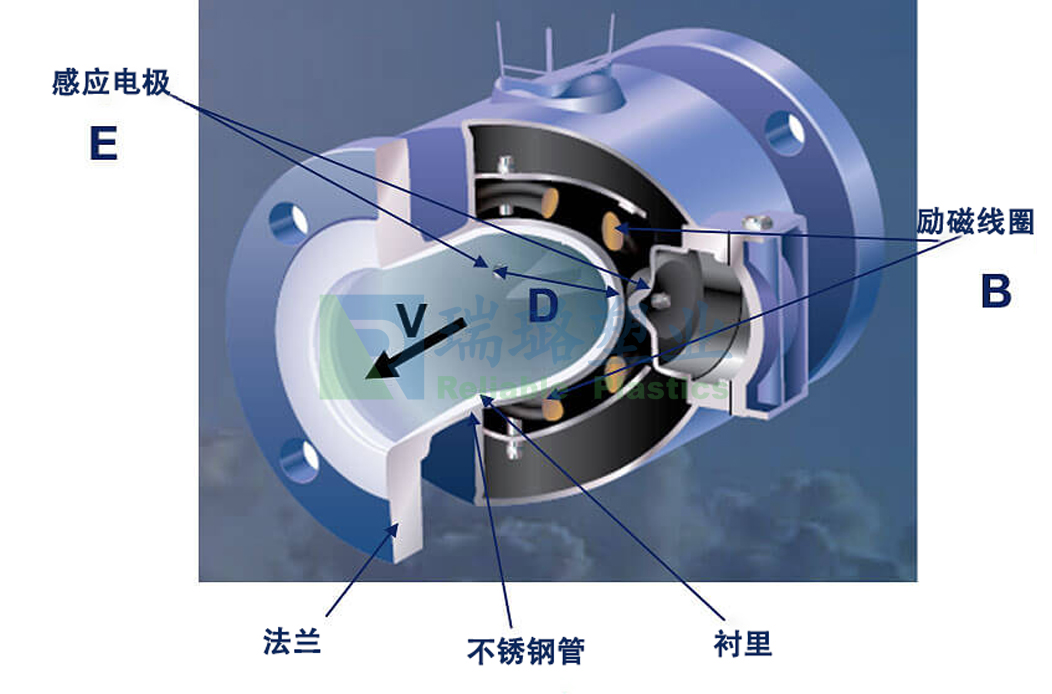

電磁流量計是一種根據法拉第電磁感應定律設計的流量測量儀表，廣泛應用于各種導電液體的流量測量。在工業自動化和過程控制中，電磁流量計的輸出信號對于實現遠程監控、數據記錄和自動化控制至關重要。電磁流量計的輸出信號類型多樣，主要包括以下幾種：

1. 模擬信號輸出

模擬信號是最常見的流量計輸出信號類型之一。電磁流量計通過變送器將流量轉換為標準的電壓或電流信號輸出。其中，4-20mA電流信號是最為普遍的模擬信號輸出方式，它能夠提供遠距離傳輸且受干擾較小的優點。此外，0-10V電壓信號也是某些電磁流量計支持的輸出方式。

2. 數字信號輸出

隨著工業自動化技術的發展，數字信號輸出在電磁流量計中的應用也越來越廣泛。數字信號輸出主要包括以下幾種：

a. 串行通訊接口

電磁流量計可配備RS-232或RS-485通訊接口，通過這些接口，流量計可以與上位機、PLC或其他智能設備進行數據交換。這些接口支持標準的通訊協議，如HART、Profibus、Modbus等，使得流量計可以方便地集成到自動化系統中。

b. 無線傳輸

部分電磁流量計支持無線傳輸功能，通過無線信號將測量數據發送到遠程接收設備。無線傳輸方式在安裝布線不便或成本較高的情況下尤其有用。

c. 脈沖輸出

脈沖輸出是電磁流量計另一種常見的數字信號輸出方式。流量計產生的脈沖數量與通過管道的流體總量成正比，脈沖頻率與流體流速成正比。脈沖輸出可以用于計數器或PLC輸入，實現流體總量的測量和控制。

3. 開關量輸出

電磁流量計還可以提供開關量輸出，用于高/低流量報警、空管報警、流量方向指示和故障報警等。這些開關量信號通常為繼電器輸出，可以觸發外部報警器或控制電路。

4. 特殊功能輸出

一些高端電磁流量計還具備以下特殊功能輸出：

a. 頻率輸出

某些電磁流量計能夠提供頻率輸出，頻率與流體流速成一定比例關系，適用于與頻率計或PLC配合使用。

b. 多種信號組合輸出

部分電磁流量計支持同時輸出多種信號，如模擬信號和脈沖信號的組合，以滿足不同的應用需求。

5. 顯示與組態

電磁流量計通常配備有LCD或LED顯示屏，用于顯示瞬時流量、累積流量、流速等信息。此外，流量計還可以通過手動鍵、遙控器或手操器進行現場組態，設置量程、零點、輸出信號類型等參數。

輸出信號的選擇與應用

在選擇電磁流量計的輸出信號時，需要考慮實際應用的需求，包括控制系統的接口要求、信號傳輸距離、環境干擾情況以及是否需要遠程監控等。例如，對于需要長期穩定性和可靠性的應用，模擬信號輸出是一個很好的選擇；而對于智能化程度較高、需要與其他智能設備進行數據交換的系統，則數字信號輸出更為合適。
