羅德與施瓦茨頻譜分析儀FSW43報錯UNCAL/IF OVLD維修案例

測量?jī)x表維修中心 ? 來源:安泰測試科技 ? 作者:安泰測試科技 ? 2023-12-11 16:13 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

近日某院校送修一臺羅德與施瓦茨頻譜分析儀FSW43,客戶反饋上報錯UNCAL/IF OVLD,對儀器進行初步檢測,確定與客戶描述故障一致。本期將為大家分享本維修案例。

下面就是羅德與施瓦茨-FSW43維修情況

11b35812-962c-11ee-8850-92fbcf53809c.jpg羅德與施瓦茨頻譜分析儀FSW43報錯UNCAL/IF OVLD維修

一、頻譜分析儀維修型號:羅德與施瓦茨-FSW43。

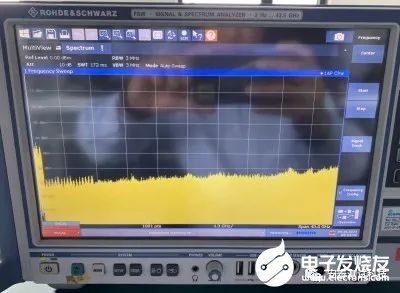

二、報修故障:自校準失敗,報錯UNCAL/IF OVLD,低頻段測試信號異常。

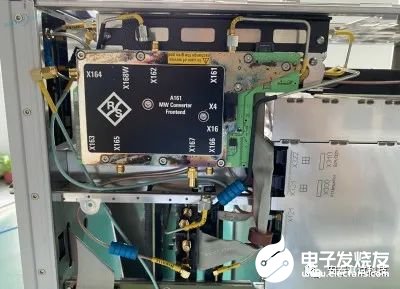

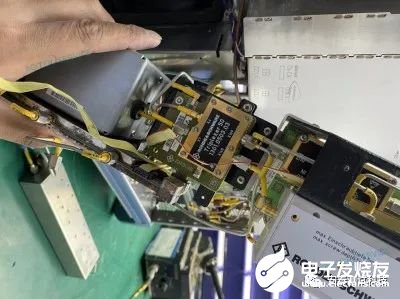

三、故障檢測:報錯UNCAL/IF OVLD。經過工程師拆機檢測,對內部元件進行詳細檢測,確認前端模塊和電子開關損壞。

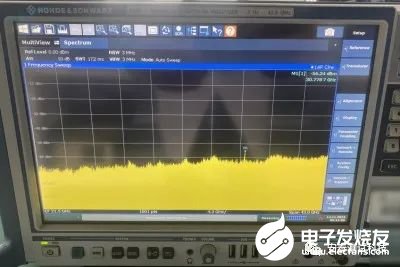

四、維修措施:更換前端模塊和電子開關,調整檢測,對儀器模塊進行整機檢測;清理內部積灰,調整檢測儀器,自校準PASS,測試信號正常,指標合格。


安泰維修全面檢測確認儀器沒有問題后返還給客戶。

當出現問題時,一定要找專業靠譜的頻譜分析儀維修中心進行售后維修。以下是安泰維修中心小編整理的一份FSW43應用特點:

頻率范圍覆蓋從2 Hz 至 43.5GHz (加外部諧波混頻器可擴展至110GHz)

相位噪聲低至-137dBc/Hz@1GHz,10kHz頻偏

WCDMA 鄰信道功率比測試88dB動態范圍(噪聲消除功能打開)

160MHz分析帶寬

8 GHz范圍內低至0.4dB測量不確定度

高分辨率的12.1寸觸摸屏方便操作

支持多任務并行測量及顯示

詳細介紹

全新高性能R&SFSW信號與頻譜分析儀滿足客戶高性能需求,提供低相位噪聲,寬分析帶寬和直觀性操作,使得測試工作快速簡單。

特點

射頻性能滿足苛刻需求

的相位噪聲 – 是雷達和通信應用振蕩器測試的理想工具

振蕩器,頻率合成器和發射機系統的研發人員將從R&SFSW突出的相位噪聲測量動態范圍性能中獲益。在偏離載波中心頻率10kHz位置,R&SFSW相位噪聲在1GHz中心頻率處可達到-137dBc(1Hz),而在10GHz中心頻率處可達到-128dBc(1Hz)。偏離載波中心頻率100kHz位置,相位噪聲在相同中心頻率處分別為-110dBc(1Hz)和-90dBc(1Hz). 在相位噪聲性能上R&SFSW越前一代分析儀多達10dB。

以上,就是安泰儀器租賃/維修中心小編為大家講解的羅德與施瓦茨頻譜分析儀FSW43頻譜分析儀上電開機沒反應。關于其他儀器維修案例詳情,可持續關注安泰測試科技公眾號。

安泰測試儀器服務中心成立于2008年,是一家專業從事各種測量?jī)x器及測試系統維修、租賃、二手與技術支持的高新企業,具備對國內外高端儀器進行芯片級維修的技術能力。經過15年的積累,目前已經形成以是德科技射頻儀器為主,涵蓋泰克、福祿克、吉時利、羅德與施瓦茨及安立等數十種進口與國產品牌儀器維修能力的綜合性公司,全國24小時服務熱線400-876-5512。
