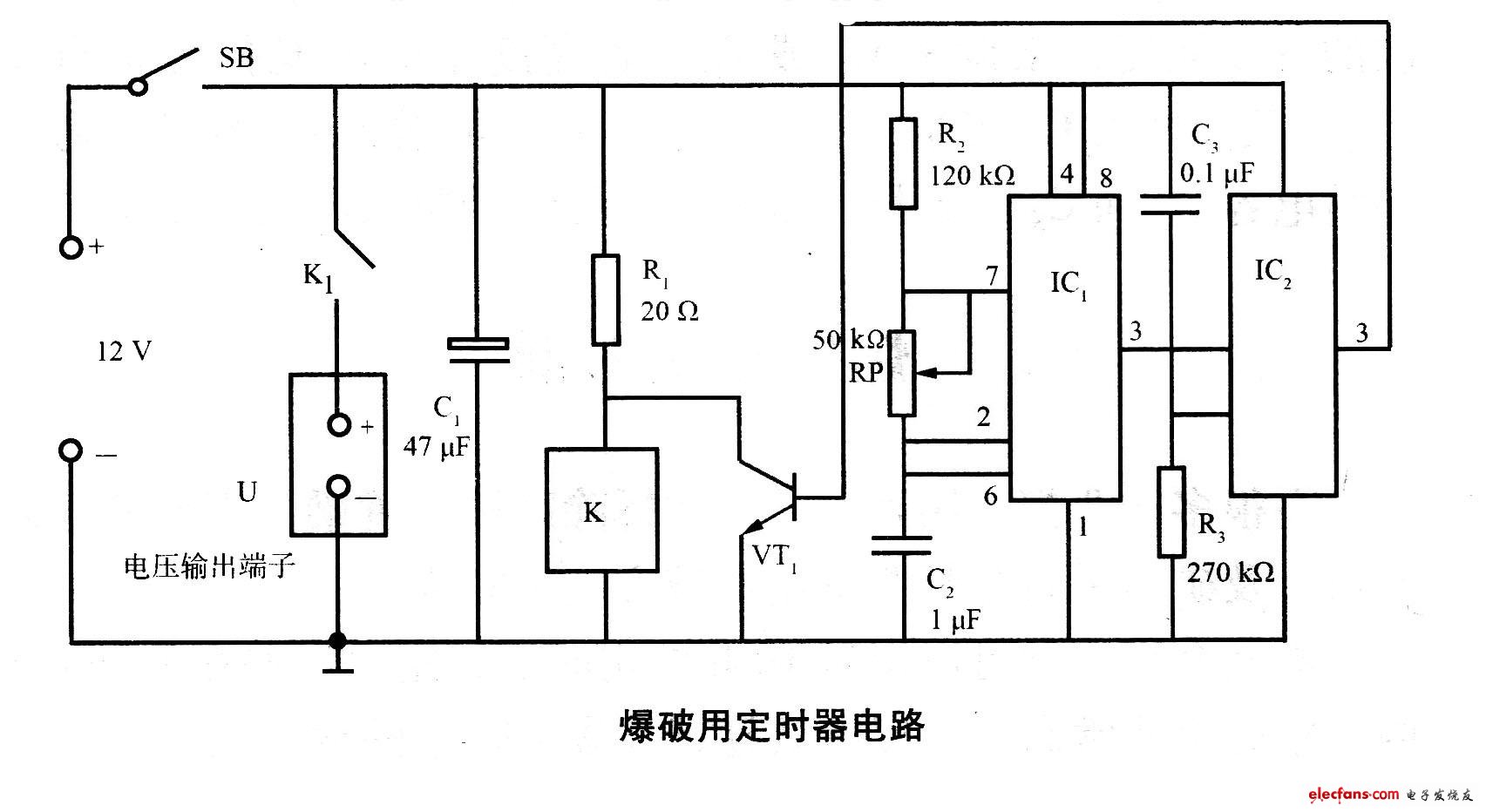

NE7555和外圍元件組成了時鐘振蕩電路,NE7555的振蕩頻率周期用電位器BP來調整,它的最小時間為1 min,最大設定時間為10h。每次按一下開關SB,電路將工作一個循環,這時K吸合,常開觸點K1閉合,取代SB開關來接通電源,定時10h后,Κ自動釋放停電。爆破用定時器電路:
