      光束阻斷報警電路原理圖

      報警電路圖|報警器電路圖 ? 來源：本站整理 ? 作者：秩名 ? 2011-07-29 10:31 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

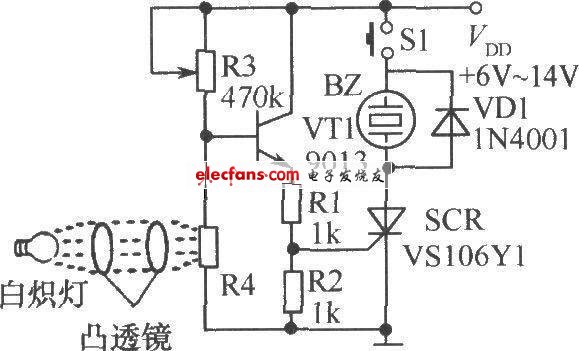

      工作原理：圖中光敏電阻R4被照射時，阻值較小，因此三極管VT1及單向晶閘管SCR均截止；當光束被阻斷時，VT1的基極電壓上升，VT1、SCR導通，蜂鳴器BZ得電發聲報警。S1為復位開關。按下S1后，電路停止報警。光束阻斷報警電路如下圖所示：
