基于SelectIO的高速ADC時序?qū)崿F(xiàn)

引言

??本文通過以高速ADS42LB69芯片為例進行實戰，利用SelectIO IP快速快速高效完成驅動的生成。關于SelectIO IP的使用，可以參考。

ADS42LB69

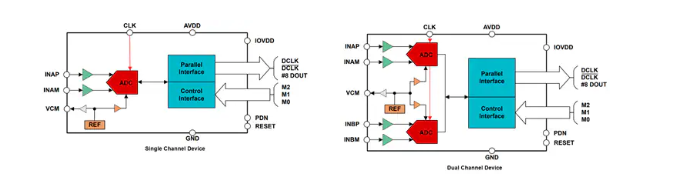

芯片簡介

??ADS42LB49和ADS42LB69是高線性度、雙通道、14 和 16 位 250MSPS 模式轉換器 (ADC) 系列，支持 DDR 和 QDR LVDS 輸出接口。已緩沖模擬輸入在大大減少采樣保持毛刺脈沖能量的同時，在寬頻率范圍內提供統一的輸入阻抗。采樣時鐘分頻器可實現更靈活的系統時鐘 架構設計。ADS42LBx9 以低功耗在寬輸入頻率范圍內 提供出色的無雜散動態范圍 (SFDR)。

雙通道
14和16位分辨率
最大時鐘速率：250MSPS
支持高阻抗輸入的模擬輸入緩沖器
支持1分頻，2分頻和4分頻的靈活輸入時鐘緩沖器
2VPP和2.5VPP差分滿量程輸入（SPI可編程）
雙倍數據速率(DDR)或四倍數據速率(QDR)低壓差分信令(LVDS)接口
功耗：820mW/通道
間隙抖動：85 fs
通道隔離：100dB

參數配置

??用戶可以根據自己的需求將數據接口通過SPI配置成QDR或DDR接口。在進行數據驗證時，也可以使用測試模式，對收發數據進行驗證以保證系統的正確性。另外，還可以對輸入時鐘進行延時調節或者通過SelectIO的delay、delayctrl功能對時鐘信號進行微調，以滿足時序要求。此方面不是本文重點，不做展開，更多內容參考官方data sheet。

引腳

??從下圖可以看到，數據接口引腳采用1.8V供電，故數據接口為差分1.8V。

接口時序

??下圖為ADS42LB69的DDR模式時序圖，從圖中可以看出有1對時鐘接口，兩個8對數據接口（DA與DB），每對數據接口分別在時鐘的上升沿與下降沿采樣，經過一個時鐘周期可以捕獲16位數據。

SelectIO GUI配置

??根據以上對ads42lb69的了解，就可以輕松的配置SelectIO IP的GUI界面了。

首先時鐘接口與數據接口都是input，該時鐘信號與RF模塊時鐘必須保持同源，以保證系統的相參性。由于ads42lb69采用DDR模式，且所有數據引腳都是并行，所以不選擇串并轉換器SERDES。

??由于數據時鐘來源于ads42lb69引腳，故選擇外部時鐘，而非FPGA內部時鐘。

??在實際處理高速數據時，往往存在由于布局布線導致的數據引腳之間的延時不相同，可以通過在每個數據引腳添加idelay、delayctrl模塊對齊進行微調?；蛘?，存在數據引腳與時鐘引腳之間不對齊，通常對時鐘引腳添加idelay、delayctrl模塊對其進行微調。

??IP生成之后，通過右擊選擇Open IP Example Design進行仿真以加強理解，在線DEBUG調試延時模塊，以達到設計要求。
