      LH3565彩色解碼電路的應用電路圖

      電視機電路圖 ? 來源：www.socialnewsupdate.com ? 作者：nana ? 2010-10-10 10:16 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      LH3565是一塊單片PAL彩色解碼集成電路,它能產生R,G,B三種信號直接輸出,并能控制亮度,對比度和色飽和度.應用實例如圖所示.

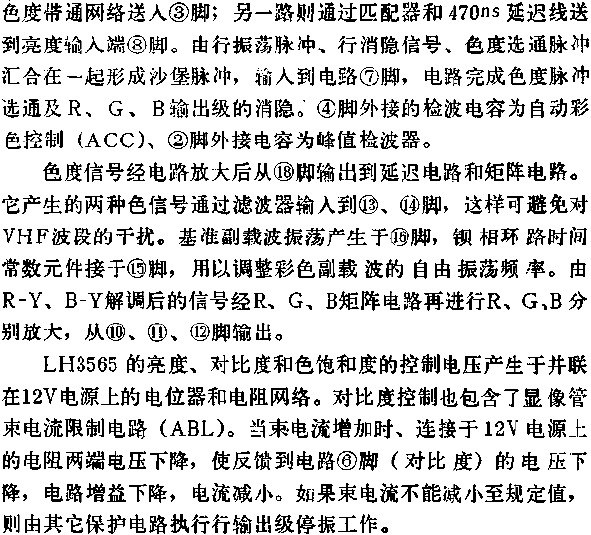

      LH3565的應用原理是:視頻信號輸出經6.5MHZ陷波后送到電路內,此信號分成二路:一路由電容將色度信號通過

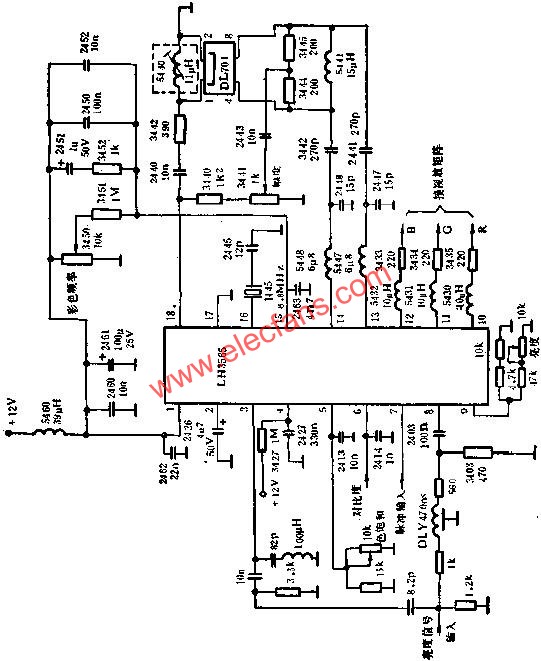

      LH3565典型應用電路圖 www.socialnewsupdate.com

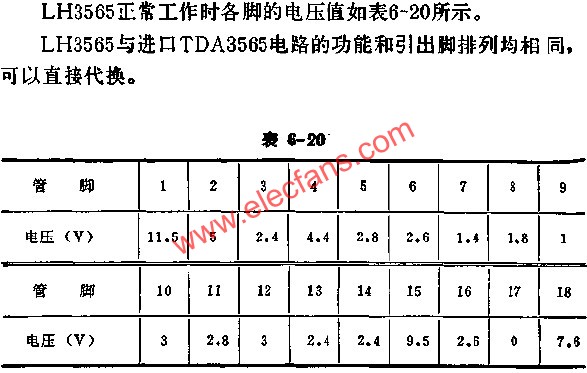

      LH3565正常工作時各腳的電壓值 www.socialnewsupdate.com
