養魚缸保溫器電路圖

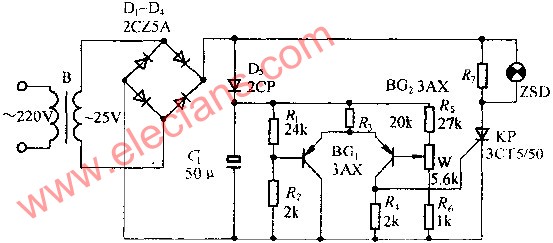

在下圖電路中，用24只300歐，0.5W的電阻并聯作為發熱元件R7埋在養魚缸的鋪底沙中，用24V燈泡接在加熱器兩端作通電指示。電阻和聯接物用環氧樹脂防水。B是電源變壓器。養魚缸溫度由熱敏電阻R2決定。本設備適用于15KG水的魚缸。
