遠端數字溫度傳感器

遠端數字溫度傳感器又稱為遠端傳感器或二極管溫度傳感器。遠端傳感器用于測量外部晶體管的溫度，可以采用分立晶體管，也可以采用集成在另一IC內部的晶體管，如圖4所示。微處理器、現場可編程門陣列(FPGA)及ASIC往往包含一個或多個溫度傳感器，通常稱為溫度二極管，與圖4所示類似。

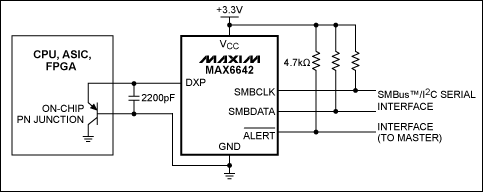

圖4. 利用遠端溫度傳感器MAX6642監測外部IC管芯的晶體管(或溫度二極管)溫度

遠端溫度傳感器具有一個重要優勢：可以利用單片IC監測多點溫度。一個基本的單芯片遠端傳感器，例如，圖4中的MAX6642，可以監測兩個溫度：自身溫度和外部溫度。外部位置可以是目標IC的管芯，如圖4所示，也可以是被監測電路板的某個溫度監測點(采用分立式晶體管)。有些遠端傳感器可以監測最多7個位置的外部溫度。這樣的話，包括IC和電路板的溫度監測點在內，單芯片能夠監測多達8個位置。以MAX6602為例，該溫度傳感器具有4路遠端二極管輸入，能夠監測1對集成溫度二極管的FPGA、2個電路板的溫度監測點(采用分立晶體管)以及MAX6602所在位置的電路板溫度。MAX6602和MAX6642在測量外部溫度二極管時都能達到±1°C的精度。
