帶滯后作用的光激發精密報警器
帶滯后作用的光激發精密報警器

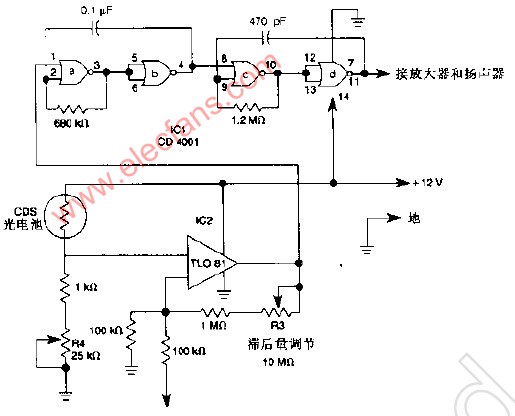

TL081用作惠斯登電橋電路中的比較器。當在管線照射下CDS光電池的阻值下降時，IC2的輸出使由門電路a和b構成的低頻振蕩器產生10Hz的方波，該方波控制由門電路c和d構成的1000Hz振蕩器的通和斷，由此所產生的信號送到放大器。R3控制滯后量，它把通以斷觸發電平減小到接近于由R4調定的門限值。
