電磁閥驅動-專用模塊GMD9003的方案說明
方案說明

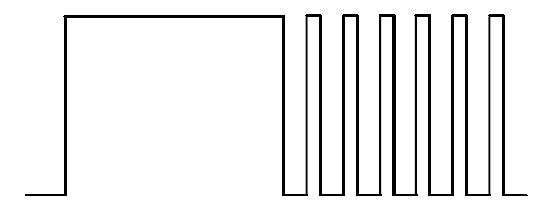

出于節能的目的，電磁閥往往通過PWM信號驅動，而電磁閥作為感性原件在啟動是需要較大的電流，所以一般電磁閥的驅動都通過如下的波形。即啟動時維持百毫秒級的高電平信號，啟動過后以PWM信號維持電磁閥的驅動，從而實現了啟動階段大功率，維持階段節能的目的。

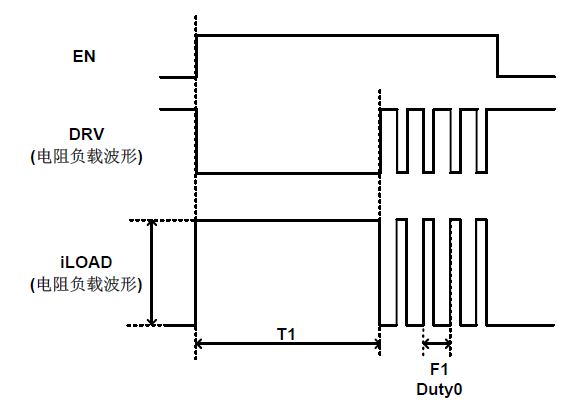

時序說明
1、啟動時間T1有電容C1和電阻R3決定；2、維持PWM占空比由電阻R1和R2決定，Duty0=R2/(R1+R2)；3、PWM頻率F1出廠設定。

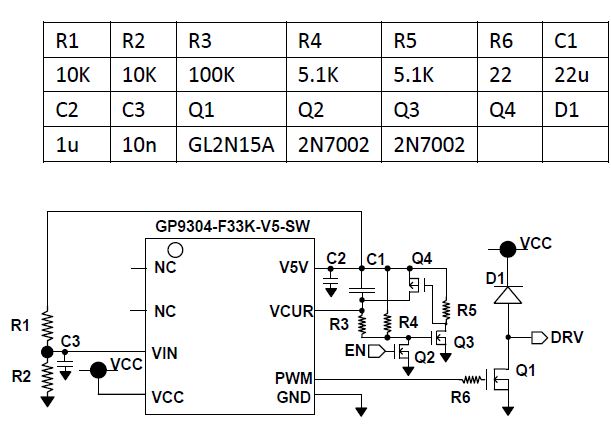

GMD9003電磁閥驅動專用模塊電路
控制芯片：GP9304-F33K-V5-SW
10V-26V供電，啟動時間外部RC調整，維持PWM占空比外部電阻R1/R2分壓設定，輸出PWM信號頻率出廠設定（可調）。
默認值選擇
fqj
