一場新型冠狀病毒感染的肺炎疫情，讓血氧飽和度，血氧儀，病人監護儀等專業名詞頻繁走入大眾視線，民用醫用需求的短時間迅速攀升，使得眾多醫療類廠家出現產能不足的問題，除了傳統的日夜開工外，選擇高效穩定的量產工具成了醫療類廠家普遍采用以提高產能的重要方式。但是在實際替換執行上，很多廠家卻遇到了不良率居高不下的問題，這究竟是為什么呢？

其根本原因在于：目前大部分醫療類廠家一邊在血氧儀，病人監護儀上批量采用 Nandflash 方案，一邊又不夠了解 Nandflsh 量產燒錄的復雜性，所以只好一直采用芯片原廠提供的專燒方案，導致產能始終不高。

說到這里，就涉及到了 3 個關鍵問題：

1. 為何芯片原廠提供的專燒工具不適合量產？

2. Nandflash 究竟有何量產燒錄復雜性？

3. 為什么有些醫療類廠家吐槽曾經買了量產燒錄器依舊無法提高產能？

先看第一個問題：為何芯片原廠提供的專燒工具不適合量產？

原因很簡單，專燒工具的原始定位就是給研發人員做調試驗證使用的工具，并非針對工廠產線現場復雜工況而設計，有些甚至直接引出內部控制芯片的 IO 口或 FPGA 管腳作為編程信號的輸入與輸出，驅動能力很弱，而且原廠編程工具多數存在編程失敗率高的問題，都會嚴重制約產能，加之產線現場要燒錄的芯片種類較多，通常建議選用專業的通用型量產編程器。

再看第二個問題：Nandflash 究竟有何量產燒錄復雜性？導致傳統拷貝式燒錄方式不好用了，實際中甚至只有半數成功率？

答案就在 Nandflash 的工藝特性：NandFlash 存儲結構，它由多個 Block 組成，每一個 Block 又由多個 Page 組成，每個 Page 又包含主區(Main Area)和備用區(Spare Area)兩個域。其次 NandFlash 是有壞塊的，由于 NandFlash 的工藝不能保證 Nand 的 Memory Array 在其生命周期中保持性能的可靠。因此在 Nand 的生產中及使用過程中會產生壞塊的。因?yàn)閴膲K影響了數據的存放地址，用戶就不能按常用方法那樣，把母片的數據全部讀取出來，然后再把數據原原本本拷貝到其他芯片上了，也就產生了傳統拷貝機無法量產 Nandflash 的問題！

接著看第三個問題：為什么很多醫療類廠家吐槽曾經買了量產燒錄器依舊無法提高產能？

答案：多數因?yàn)殄e(cuò)買了老式量產燒錄器（拷貝機），或者采用了傳統拷貝式燒錄方式。

由于很多醫療類廠家對于燒錄器 / 編程器行業并不了解，原來使用較多的又是原廠專燒工具，所以在剛剛采用量產工具時，會思維定式直接采用最簡單直接的方法，即用一顆能正常運行的 NandFlash 芯片作為母片，在連接編程器之后，點擊燒錄軟件上的“讀取”按鈕，把數據從芯片里面完整讀取出來，再找?guī)最w空芯片，把數據重復寫進去。本以為可達到量產的目的，但實際上生產出來的產品卻達不到品質的要求，往往會出現批量的產品異常開機或啟動的狀況！

既然 NandFlash 有壞塊是無法避免的問題，那就要想辦法避開那些壞塊；接下來我們就看解決方案，究竟要如何量產燒錄 NandFlash

解決建議

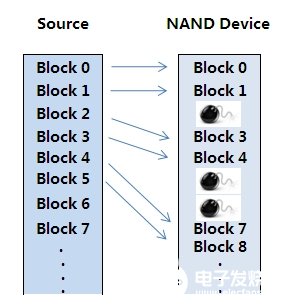

最簡單、最常用的方法就是：跳過。使用“跳過壞塊”，可以讓原本寫到壞塊的數據，安全轉移到下一個塊里面！這是一種常用而有效的方法，但是實際上，根本問題還依然存在，細心的人會發現，數據存放的地址也發生了變化！

實際應用中，很多用戶會把多個文件數據同時存儲到 NandFlash 上(比如 uboot、uImage、Logo、rootfs 等燒錄文件），并給每個文件在 NandFlash 存儲單元中劃分了一定大小的存儲空間區域，指定了每個文件存儲的起始物理地址塊；如果某個區域出現了壞塊，為了避開它，勢必需要把數據安全往下一塊轉移，而引起的后果就是后續燒錄文件的起始物理地址也隨著發生了偏移，這將會導致主控 MCU 無法通過固定的地址，準確、完整地獲取到每個文件的數據，最終造成的結果就是產品異常啟動。

建議小技巧

這里，給出的建議技巧就是分區燒錄，用戶提前設置好每個文件燒錄的起始?jí)K地址，無論壞塊出現在哪個空間區域，都可以確保每個文件起始?jí)K地址都不會發生偏移變化，數據也將根據客戶預設方案存放在 NandFlash 存儲區域內，主控 MCU 也能準確完整讀取到每個文件的數據，那么產品就正常跑起來了！

量產方案演示

最后，我們來進行血氧儀 / 病人監護儀等通用高速量產方案演示：

這里就選用醫療行業常用的血氧儀 / 病人監護儀方案芯片 MT29F4G08ABADAW，搭配行業專用的 P800 高速量產燒錄工具做步驟演示。

（如采用的是其它芯片方案可以留言聯系獲取需求方案，行業常用方案芯片 P800 均已支持）

步驟一：創建工程

步驟二：選擇需求芯片型號

步驟三：進行燒寫配置，根據分區情況，依次調入燒錄文件。

步驟四：保存工程，計算工程文件校驗和：

步驟五：開始量產
