功率表的結構與工作原理

功率表大多采用電動系測量機構。

電動系功率表與電動系電流表、電壓表的不同之處：定線圈和可動線圈不是串聯起來構成一條支路，而是分別將固定線圈與負載串聯，將可動線圈與附加電阻串聯后再并聯至負載，由于儀表指針的偏轉角度與負載電流和電壓的乘積成面故可測量負載的功率。

功率的測量

1、直流電流功率的測量。

①用電壓表和電流表測量直流電路功率，功率等于電壓表與電流表讀數的乘積，既P=UI，式中，P為功率（W），U為電壓（V），I為電流（A）。

②用功率表測量直流電路功率，功率表的讀數就是被測負載的功率。

2、單相交流電路功率的測量。

測量單相交流電路的功率應采用單相功率表。功率表的接線必須遵守“發電機端”規則。功率表的正確接線應將標有“*”號的電流端鈕接至電源端，另一電流端鈕接至負載端;標有“*”號的電壓端鈕可接至任一端鈕，但另一電壓端鈕則應該接至負載的另一端。

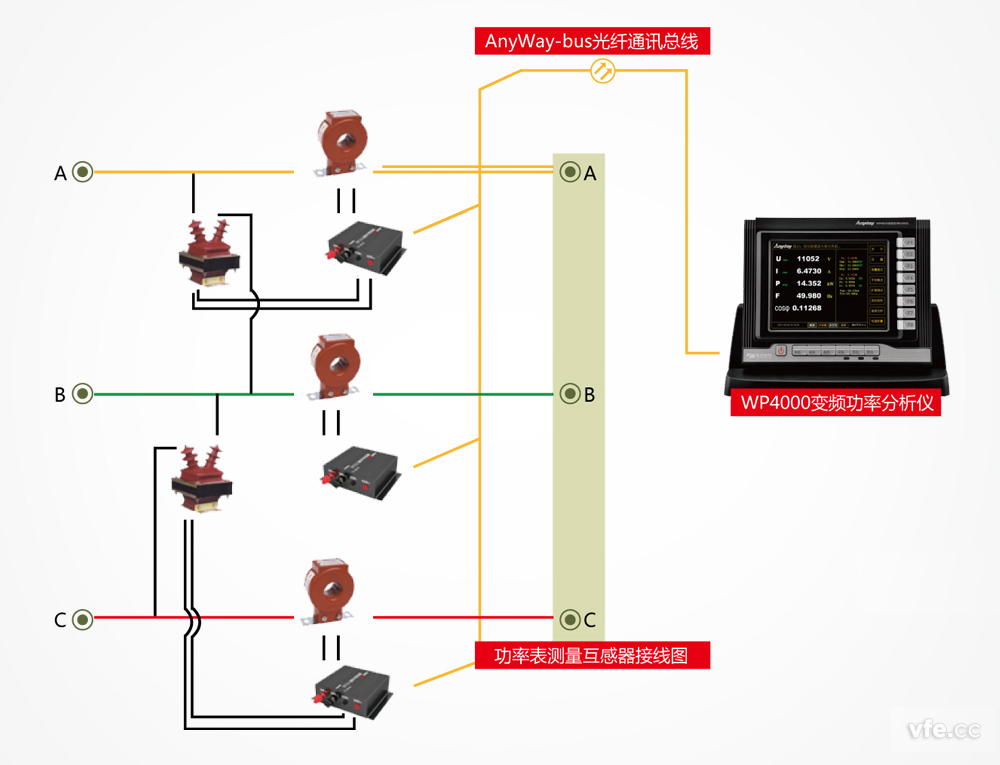

3、三相交流電的電路功率測量。

①用單相功率表測量三相四線制電路功率，用3個單相功率表分別接3條線路，電路總功率為三只功率表讀數的和。

②用單相功率表測量三相三線制電路功率，用兩個單相功率表分別接好全部三根線，電路總功率為兩只功率表的讀數之和。如果負載的功率因數小于0.5，則會有一只功率表的讀數為負值，既該功率表的指針會反轉。為了取得讀數，這時需要將該功率表電流線圈的兩個端鈕對換，使指針往正方向偏轉，這時所測得的功率為兩只功率表讀數之差。

③用三相功率表測量三相電路功率。三相功率表實際上相當于兩個單相功率表組合在一起。它有兩個電流線圈和兩個電壓線圈，分別接于電路中，其內部接線既三相三線制電路的二功率表法。

2）單相交流電路功率的測量。測量單相交流電路的功率應采用單相功率表。功率表的接線必須遵守“發電機端”規則。功率表的正確接線應將標有“*”號的電流端鈕接至電源端，另一電流端鈕接至負載端;標有“*”號的電壓端鈕可接至任一端鈕，但另一電壓端鈕則應該接至負載的另一端。

3）三相交流電的電路功率測量。

①用單相功率表測量三相四線制電路功率，用3個單相功率表分別接3條線路，電路總功率為三只功率表讀數的和。

②用單相功率表測量三相三線制電路功率，用兩個單相功率表分別接好全部三根線，電路總功率為兩只功率表的讀數之和。如果負載的功率因數小于0.5，則會有一只功率表的讀數為負值，既該功率表的指針會反轉。為了取得讀數，這時需要將該功率表電流線圈的兩個端鈕對換，使指針往正方向偏轉，這時所測得的功率為兩只功率表讀數之差。

③用三相功率表測量三相電路功率。三相功率表實際上相當于兩個單相功率表組合在一起。它有兩個電流線圈和兩個電壓線圈，分別接于電路中，其內部接線既三相三線制電路的二功率表法。
