長期演進（LTE）技術正迅速在全球得到普及，僅在2010年4月一個月，就有60多個LTE網絡在實施部署中。LTE對測試設備能力的挑戰超過自 WLAN技術實施以來的任一次技術升級和遷移。為確保明智地選購到可對這些標準進行測試的設備，不僅需要對LTE物理層同時也還要對LTE- Advanced的物理層有詳盡了解。LTE和LTE-Advanced對測試設備要求的改變，是自從2000年初起引入802.11無線局域網技術以來所未有的。

　　LTE簡介

　　LTE是受熱捧的新的蜂窩移動通信標準，它承諾提供高速視頻下載并在蜂窩網絡中支持更多用戶。智能手機的急劇增長在數據傳輸速率能力和容量?jī)蓚€(gè)方面顯然都對現有的WCDMA（3G）網絡提出了挑戰。

　　3GPP在2004年開始開發LTE。2008年12月，3GPP發布了LTE標準的Release-8，它強化了上行和下行信號的空中接口定義。目前已有Release-9，但其中的空中接口沒有顯著變化。全球電信運營商對LTE的接受度正在快速增長，如到2010年4月為止，全球已經有超過60個 LTE部署。

　　LTE-Advanced標準在2009年提交給國際電信聯盟（ITU），3GPP在2011年批準了該標準。LTE- Advanced使得LTE成為一種真正的“4G”技術，它滿足1Gb/s的峰值數據速率要求。LTE-Advanced的試驗業已展開，預計在未來2至 3年，會得到廣泛部署。因LTE-Advanced建構于LTE之上，所以與從WCDMA過渡到LTE相比，預計LTE-Advanced的部署有望快且容易得多。

　　LTE下行信號結構

　　LTE的下行信號使用正交頻分多址接入（OFDMA）調制方式，OFDMA基于802.11無線局域網。OFDM具有比擴頻調制好得多的頻譜效率，且同時對窄帶干擾信號具有更好的抵抗力。

　　LTE采用OFDM調制（如WLAN所用），并進一步對系統進行了時間復用。時間復用技術允許系統支持更多用戶，因?yàn)樗С只趯?shí)際數據使用需求共享帶寬，而不是將時間全部分配給一個用戶。在WCDMA系統和WLAN這兩個系統中，即使只有幾千位的數據需要傳輸，用戶也100％地占有所分配信道的整個時間，從而導致整體效率要低得多。

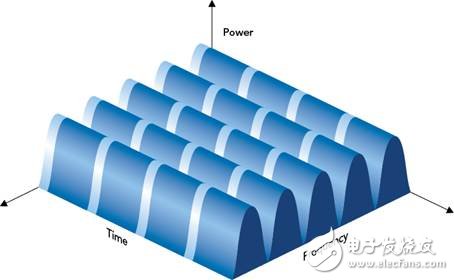

　　圖1：OFDMA調制

　　圖1說明了LTE系統內的OFDMA是如何工作的。頻譜被分為多個子載波，每個頻帶的帶寬為15kHz。而WLAN使用的子載波的帶寬是寬得多的 312.5kHz，所以頻譜效率要低。基于產生OFDM信號（圖2）的DSP技術，通常會得到一個sin（x）/x或sinc（x） 函數響應。為使系統正常運行，一個子載波的空值必須與相鄰子載波的峰值排列（line up）起來，這樣，這兩個信號就不會互相干擾。要做到這點，我們按符號速率的倒數，決定子載波的帶寬。在LTE系統，符號速率是66.7？s，這相當于 15kHz的載波帶寬。

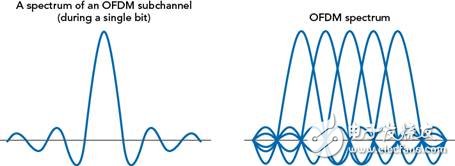

　　圖2：OFDM信號的Sinc（x）響應

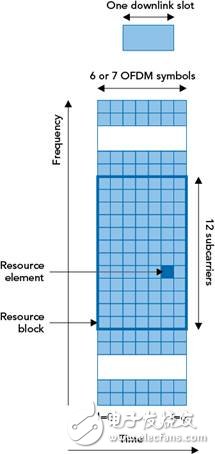

　　圖3：LTE的資源塊定義

　　為進一步提高效率、增加用戶數量，它實時分配各個子載波。這與用于WLAN的OFDM技術明顯不同；在WLAN，用戶在整個時間都占用一個給定信道的所有子載波。最后，LTE的每個子載波都有其自己的調制階（可?。篞PSK、16QAM或64QAM）。當考慮到將在本文后面討論的自適應調制時，最后這一功能很重要。

　　在LTE系統內，用資源塊（RB）描述下行和上行信號的時間和頻率分割，如圖3所示。

　　LTE系統根據數據用法分配資源塊。下載視頻的用戶將比用手機通話的用戶獲得更多的資源塊。每個資源塊占有180kHz 頻率帶寬、歷時0.5ms。資源塊由資源元素構成，每個元素代表頻譜內的1個子載波，最多可攜帶6位（假設采用64QAM調制）。因此，一個資源塊由12 個資源元素組成，意味著在總共180kHz內有12個子載波（15kHz帶寬）。
