引言?

高性能無線基站正在經歷著根本性的變化，以使高成本?4G?(第四代)?網絡的部署更可接受、更有效。同時，隨著?4G?網絡的數據傳輸速率提高到比目前的?3G?網絡高很多倍，性能要求變得越來越苛刻了。設備設計師面臨著很多挑戰：

-?在射頻單元中塞入很多?MIMO?(多輸入、多輸出)?通道

-?將射頻單元塞進占板面積和體積更小的外殼中

-?使射頻單元易于配置，以支持任何頻帶或通信標準

因此，新一代基站的外觀與過去相比有可能不同。通常稱為?RRH?(遠端射頻頭)?或?RRU?(遠端射頻單元)?的小型、不受天氣影響的密封機箱將取代在發射塔底部的空調房中放置的大型設備支架。這些機箱就像一臺臺式電腦那么大，設計為安裝在發射塔的頂部，要經受風吹雨打。每個機箱都有大量射頻電子單元通道，但沒有基帶調制或解調處理器。而已調制信號通過多條?100Gbps?光纖電纜或通過點到點微波鏈路送進、送出。這些信號被發送到可能相距數十公里遠的一個基站單元，并一次饋送給多個蜂窩基站。這種類型的基站架構很容易擴展，部署時也有可能更經濟。

新一代系統的另一個趨勢是能夠工作于多個頻段?(在很多情況下能夠執行多模式運作)?的無線電設備。此類系統可以容易地利用軟件進行配置以適應任何電信運營商的服務要求，而不受工作頻段或使用標準的影響。

MIMO?接收器提高網絡容量

就任何新一代基站而言，最重要的目標當然都是提供更高的數據傳輸速率，以提高容量。由于智能電話和便攜式電腦?/?平板電腦使用量的激增，今天的網絡呈現過載狀態。通過使兩個或更多的正交接收通道并行工作，MIMO?收發器有助實現較高的數據速率。其數據位流被組合起來以增加有效數據速率。

另外，多個通道還有助于減輕無線接收器所遭受的衰落和多徑干擾，這些干擾會導致性能下降及數據損失。凌力爾特公司的?LTC5569?雙通道混頻器專為提供雙通道同時接收而設計?(通過配置而使每個混頻器的?LO?由一個公用輸入來驅動)，從而保持了兩個通道的相位相干性。雖然這同樣可以通過采用兩個分立的混頻器來實現，但是將兩個混頻器均內置于單顆芯片之中可在器件之間實現好得多和一致的匹配。這樣的一款雙通道混頻器由于允許與兩個物理上分開的天線或接插元件緊密配合，因而可提供更高的信號完整性水平。于是，可實現上佳的空間分集。兩個混頻器的內部獨立?LO?緩沖器在兩個通道之間提供了超卓的隔離，以支持將兩個或更多的數據位流級聯成單個速率高得多的數據位流。

通過在與其接收相同的方向上對信號進行波束控制，便可在?MIMO?實現方案中采用一個智能型天線。為此，兩個或更多的接收通道必須測量入射信號的角度。這就使得保持兩個通道之間的?LO?相位相干性成為不可或缺。

更大的帶寬使多模式運行得以實現

預計?4G?無線網絡不僅數據傳輸速率比目前的?3G?高得多，帶寬也寬得多。這就使多模式運行成為可能。無線行業正在將帶寬需求從?40MHz?推進到?65MHz，而且在有些情況下，甚至高達?75MHz。這對?RF?工程師而言不是一項簡單的任務，因?yàn)樵鲆嫫教苟葪l件很苛刻。

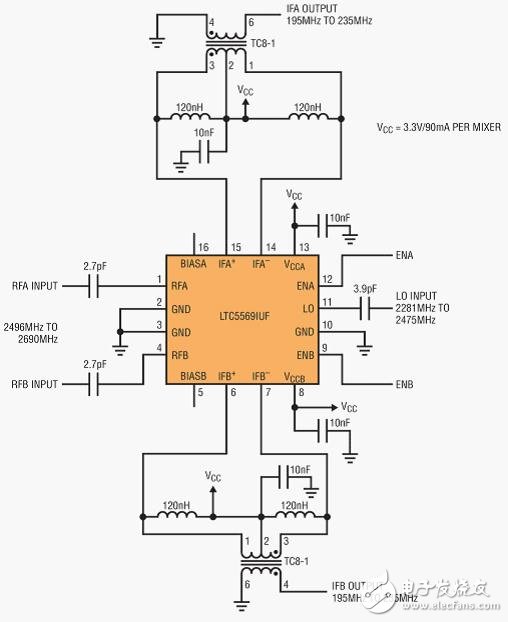

圖?1?顯示了一個采用?LTC5569?雙通道混頻器的應用電路，該電路作為上行鏈路接收器，在?2496MHz?至?2690MHz?的?LTE?TDD?頻帶內工作。請注意，該雙通道混頻器整體上很簡單，僅用了非常少的外部組件。

?
