傳統居民小a區主要依靠改善下行覆蓋來解決網絡問題，該方式受到居民小區建筑結構、基站安裝位置等眾多因素的限制，網絡質量往往不夠理想，常會出現用戶手機有信號卻無法進行業務的情況。因此，需要一種既能提升下行覆蓋，又能提高上行接收的解決方案來改善TD-SCDMA居民小區深度覆蓋的問題。

　　TD-SCDMA是英文Time Division-Synchronous Code Division Multiple Access(時分同步碼分多址) 的簡稱，是一種第三代無線通信的技術標準，也是ITU批準的三個3G標準中的一個，相對于另兩個主要3G標準(CDMA2000)或(WCDMA)它的起步較晚。TD-SCDMA作為中國提出的第三代移動通信標準(簡稱3G)，自1998年正式向ITU(國際電聯)提交以來，已經歷十多年的時間，完成了標準的專家組評估、ITU認可并發布、與3GPP(第三代伙伴項目)體系的融合、新技術特性的引入等一系列的國際標準化工作，從而使TD-SCDMA標準成為第一個由中國提出的，以我國知識產權為主的、被國際上廣泛接受和認可的無線通信國際標準。

　　上行鏈路覆蓋受限分析

　　通過研究發現，TD-SCDMA系統UE在發射最大功率(24dBm)的情況下，基站下行2W/載波的功率可滿足業務信道的上下行鏈路平衡。隨著TD-SCDMA技術的發展，TD-SCDMA設備的輸出功率不斷增強，目前在主設備功率充足的情況下，單載波可配置超過2W的功率，傳統室內覆蓋主要表現在上行受限。

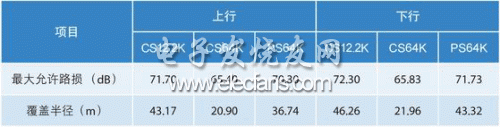

　　表1為載波功率配置33dBm、終端最大發射功率為24dBm下的鏈路預算分析，在單載波功率配置33dBm(2W)的情況下，CS64K業務基本滿足上下行鏈路的平衡;在下行載波功率大于33dBm(2W)時，則表現為上行受限。

　　表1 鏈路預算表

?

　　方案介紹

　　TD-SCDMA雙通道RRU增強覆蓋技術方案采用一個雙通道的RRU，外接兩根單極化天線或者一根雙極化天線進行居民小區的覆蓋，發射端和接收端均采用多天線(或陣列天線)和多通道，多天線接收機利用空時編碼處理能夠分開并解碼數據子流，實現最佳處理。在傳統覆蓋基礎上引入雙通道的雙極化天線，可以有效提升TD-SCDMA網絡的下行覆蓋質量和上行接收增益，達到增強網絡覆蓋深度的目的，提升用戶感知度，有效解決住宅小區的深度覆蓋問題。

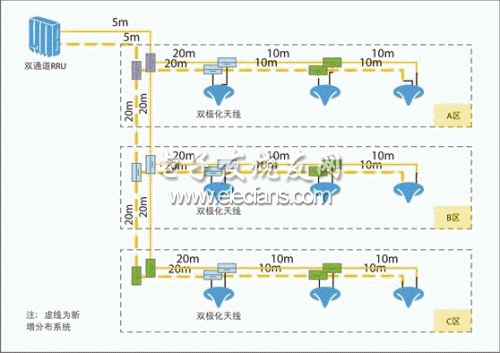

　　TD-SCDMA雙通道增強覆蓋在原有的室內分布天饋系統的基礎上，再增加一套并行一致的天饋系統，即TD-SCDMA 雙通道 RRU 需要兩套天饋系統分別接入RRU的2個通道，如圖1所示。

?

　　圖1 雙通道RRU天饋系統示意圖

　　為提升下行覆蓋增強能力，需要盡可能保證兩套天饋系統的一致性。兩套天線分布系統走線、天線點位盡量保持一致。器件選型時采用相同指標的無源器件，避免器件的一致性誤差。

　　應用案例

　　下面以某住宅小區覆蓋系統的雙通道RRU覆蓋方案改造為例，以驗證雙通道RRU增強覆蓋方案的應用性能。
