2.1 接收機

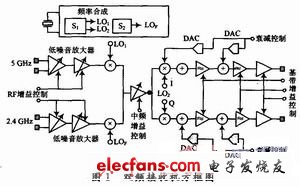

　　以下是一個適用于802.11a/b/g無線局域網的單芯片無線電接收機，它有2個波段。圖1顯示雙頻接收機詳細框圖。

?

　　接收機有兩個差分級聯低噪聲放大器，對每一個波段，提供必要的前端增益和降低噪聲。不用的LNA始終關掉，以減少目前的整體消費。2.4 GHz和5 GHz內的射頻信號在下轉換為共同的中頻(如大約為1.7 GHz)之前被相應的噪聲放大器和RF可變增益放大器(VGA)放大。這個中頻信號進一步混合后下至正交基帶I，Q信號，稱LO2。信道濾波器選擇用于芯片基帶的gm-C濾波器。在基帶濾波器中的直流偏移量被兩對受同基帶lC控制的6位DAC的刪除。經實驗測量，該接收機具有達90 dB可編程增益，射頻和基帶信號大約各半。整體接收系統噪聲系數對應于5 GHz應用模式為5.5 dB，對應于2.4 GHz應用模式為4.5 dB。

　　在接收機印板中最重要的裝置之一是低噪音放大器(LNA)。LNA的質量對接收器的參數有相當大的影響。圖2給出了用于雙頻接收機中的5 GHz LNA。

?

　　圖2是改進壓縮和共模抑制的5 GHz的LNA示意圖。放大器由一對為降低噪音系數而優化的級聯差分電路組成。它是利用一種低噪聲數字。當一個有用的大射頻信號輸入時，該LNA轉換到低增益模式，以避免信號壓縮。增益減少是通過晶體管M2，M5作為一對電流開關實現的，通過分流信號電流遠離感性負載來實現降低輸出信號。增益變化的正確度取決于匹配晶體管的大小和對所有過程及溫度死角的有效控制。為了降低噪聲可用級聯裝置，在級聯節點的寄生電容通過電感L3和L4濾出。電感L5通過濾去差分M7和M8尾部節點的寄生電容來提高低噪聲放大器(LNA)的共模抑制比。增加在尾節點的共模阻抗以提高共模抑制，從而允許LNA使用單端射頻輸入，無需添加平衡器。

　　2.2 發射機

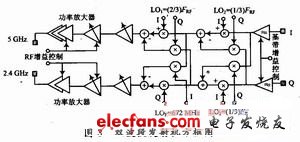

　　圖3顯示了雙波段發射機的方框圖。正交基帶I，Q信號由同一數字芯片中的DACs產生，以電流輸入方式送發射機。輸入信號先被可重構濾波器濾波，然后混合到1.7 GHz的中頻。由此，無論發射機運行在2.4 GHz或5 GHz的模式，中頻信號都被LOF或LO2上轉換。發射機采用鏡像抑制混頻，以避免需要一個中頻濾波器。對于圖3中的混頻器正交分量LO2和LOF是直接由合成器提供，而正交分量LO1為了產生射頻混頻局部采用RC-CR濾波器。在經過射頻可變增益級之后，每一路的射頻信號驅動芯片上的功率放大器(PA)。

?

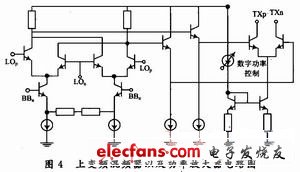

　　圖4是一個上變頻混頻器和功率放大器(PA)的電路圖，用于藍牙技術的單片無線調制解調器。這種調制解調器采用了直接轉換，所以在收發中不必使用中頻帶。


　　重構的基帶信號由電阻衰減Gilbert型混頻器完成，上變頻以及電阻負載如圖4所示。I-Q LO驅動信號來自于2階的多相濾波器，它的輸入源于一個鎖定參考頻率為1 MHz的2.4 GHz VCO。功率放大器如圖4所示，由單級集電極開路、在同一塊芯片上匹配的差分對和為得到最大功率傳送的不平衡變壓器組成。通過數控尾電流源對差分與導納的控制來完成，分8步實現30 dB的功率控制。實驗測試顯示，這種功率放大器能夠在50 Ω負荷下傳送+3 dBm的連調，而消耗為9 mA。

　　3 結語

　　單片無線電通信裝置由于受到尺寸和隔離限制，其處理能力有限。其最復雜的裝置是應用于WLAN的無線藍芽調制解調器和收發器，因為它們運行在低功耗狀態且需處理的地方有限。而在無線傳感器網絡的設計過程中，傳感器節點無線通信、低耗能、體積小等特點也使單芯片無線收發系統有了極大的空間。
